Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MTP 8/12/24 Çekirdek İncelemesi
Bize Ulaşın

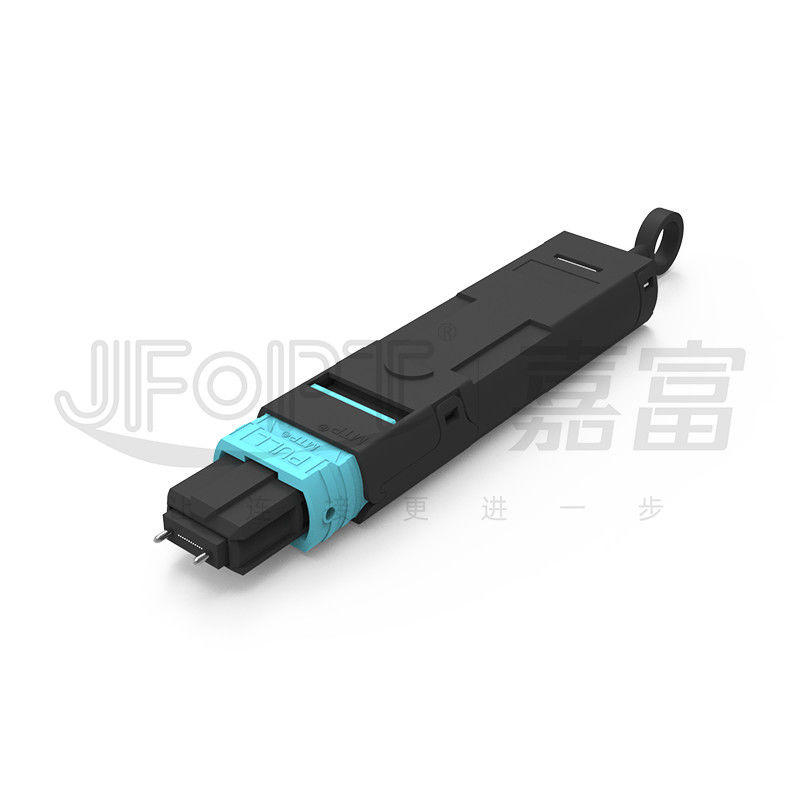

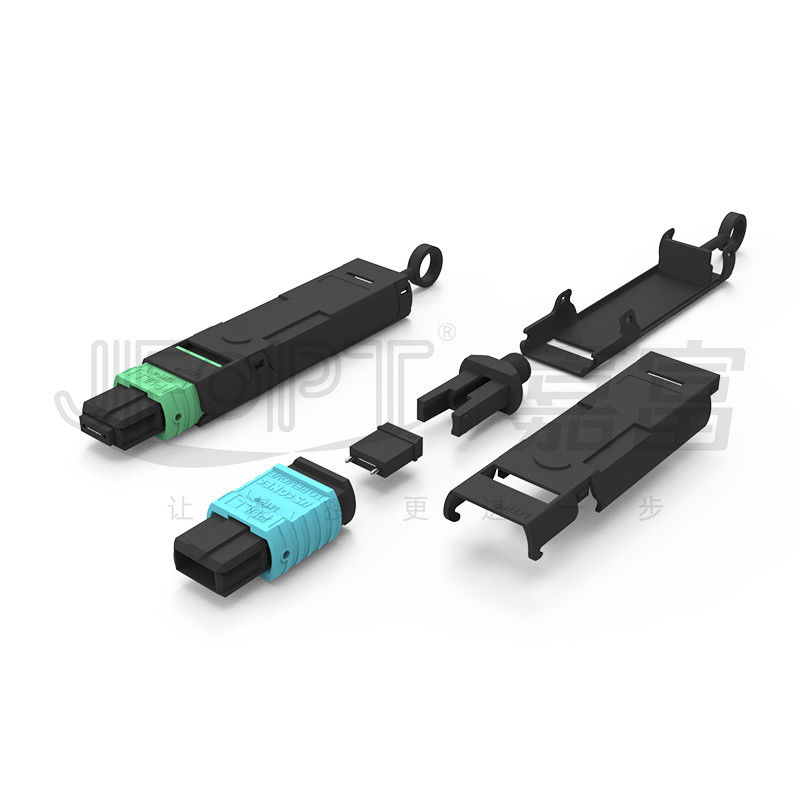

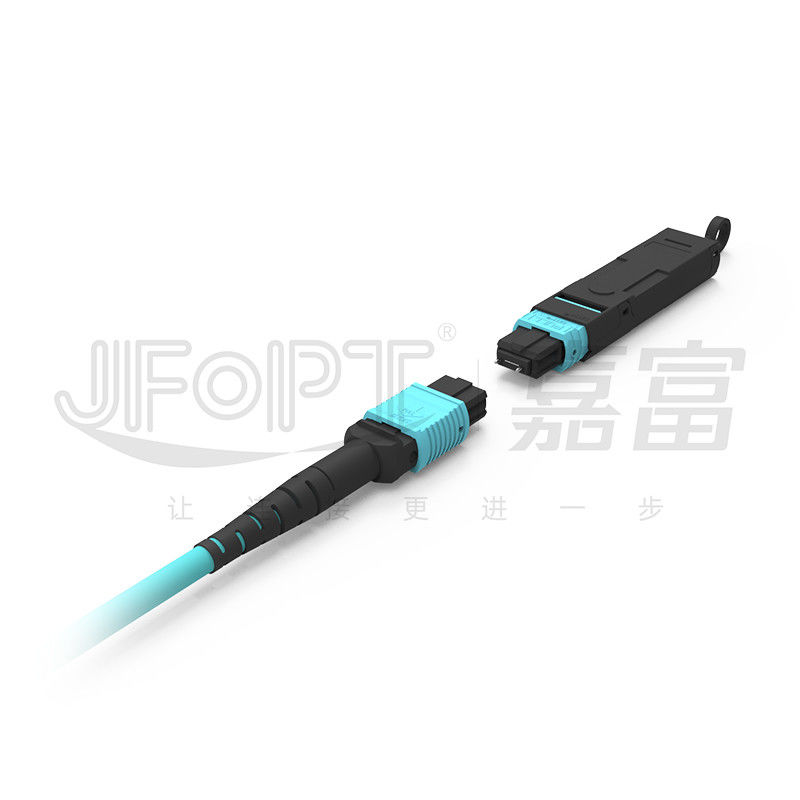

MTP 8 çekirdekli/12 çekirdekli/24 çekirdekli Optik Modül Test Döngüsü
JFOPT'nin MTP Fiber Loopback, 40/100G ağ iletişim testi ortamlarında yaygın olarak kullanılmaktadır.Geri bildirim sinyali aracılığıyla çeşitli potansiyel anomalilerin tespit edilmesini sağlarBu, ağın etkili bir şekilde test edilmesini kolaylaştırır. JFOPT, lif hizalanmasının doğruluğunu sağlamak için standart MTP bağlantıları ve yüksek kaliteli ferrule kullanır.Diğer markaların MTP adaptörleriyle uyumludur., kullanımında çok yönlülük sunar.
* Ürün Özellikleri
|
①Daha iyi uyumluluk için diğer markaların adaptörleriyle uyumludur |
②Her loopback etkili bir şekilde toz önlemek için bir toz kapağı ile donatılmıştır |
||||
|
|
|
||||
|
③Elyaf, bükülmesini ve ezilmesini önlemek için sağlam bir dış kaplama ile korunur |
④Mükemmel işçilik, fabrika testlerinden geçiyor kusursuz ve hasarlı ürünleri sağlamak için |
||||
|
|
|
||||
* Başvurular
1.Optik sistem hata ayıklama
2.Fiber hatası sorun giderme
3. Yüksek yoğunluklu veri merkezleri
* MTP Bağlantı Parametreleri
|
Bağlantı tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MTP Bağlantısı |
SM Standartı |
0.25 dB |
0.5dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.12 dB |
0.25 dB |
|||
|
MM Standartı |
0.2dB |
0.45 dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.12 dB |
0.25 dB |
|||
|
Erkek / Dişi |
Erkek: Pin ile, Kadın: Pin olmadan |
||||
* 3 boyutlu geometrik parametreler
|
Parçalar |
En fazla. |
Min. |
||
|
Kavis yarıçapı (mm) |
X |
2000 |
- 10 bin. |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0.15 |
- 0 oldu.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- 0 oldu.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Fiber yüksekliği (nm) |
3500 |
1000 |
||
|
Yakın liflerin yükseklik farkı (nm) |
500 |
N/A |
||
|
Maksimum negatif coplanar (nm) |
300 |
N/A |
||
* MT Ferrule Seçenekleri
|
Fiber Modu |
Performans |
Lif sayımı |
||
|
SM |
Standart SM |
4 kanal ((12 lif) |
||
|
6 kanal ((12 fiber) |
||||
|
8 kanal ((16 fiber) |
||||
|
12 kanal ((24 fiber) |
||||
|
SM MT |
4 kanal ((12 lif) |
|||
|
6 kanal ((12 fiber) |
||||
|
12 kanal ((24 fiber) |
||||
|
MM |
Standart SM |
4 kanal ((12 lif) |
||
|
6 kanal ((12 fiber) |
||||
|
8 kanal ((16 fiber) |
||||
|
12 kanal ((24 fiber) |
||||
|
MM MT |
4 kanal ((12 lif) |
|||
|
6 kanal ((12 fiber) |
||||
|
8 kanal ((16 fiber) |
||||
|
12 kanal ((24 fiber) |
||||

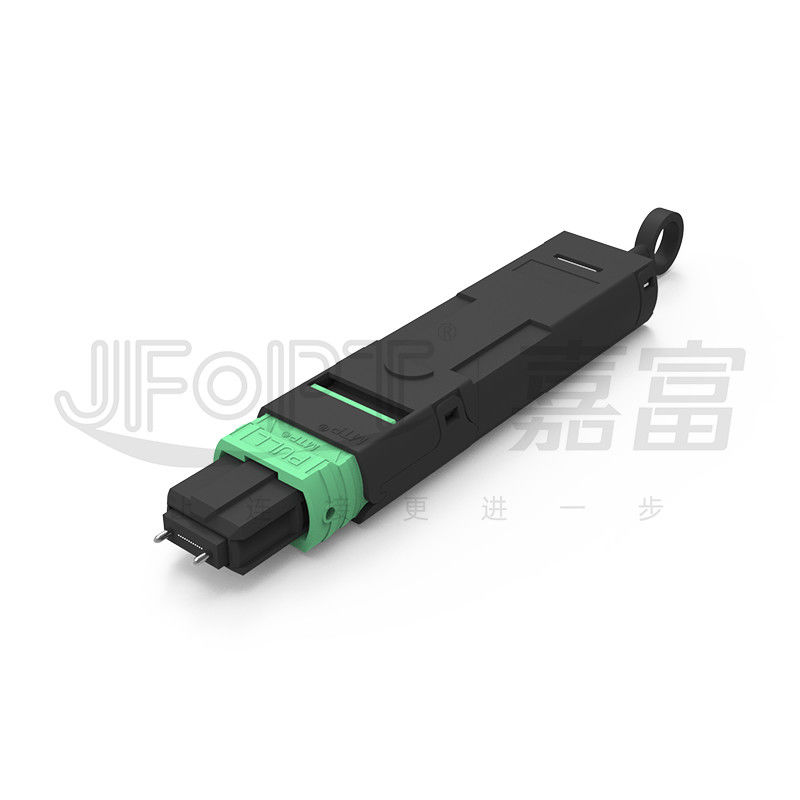

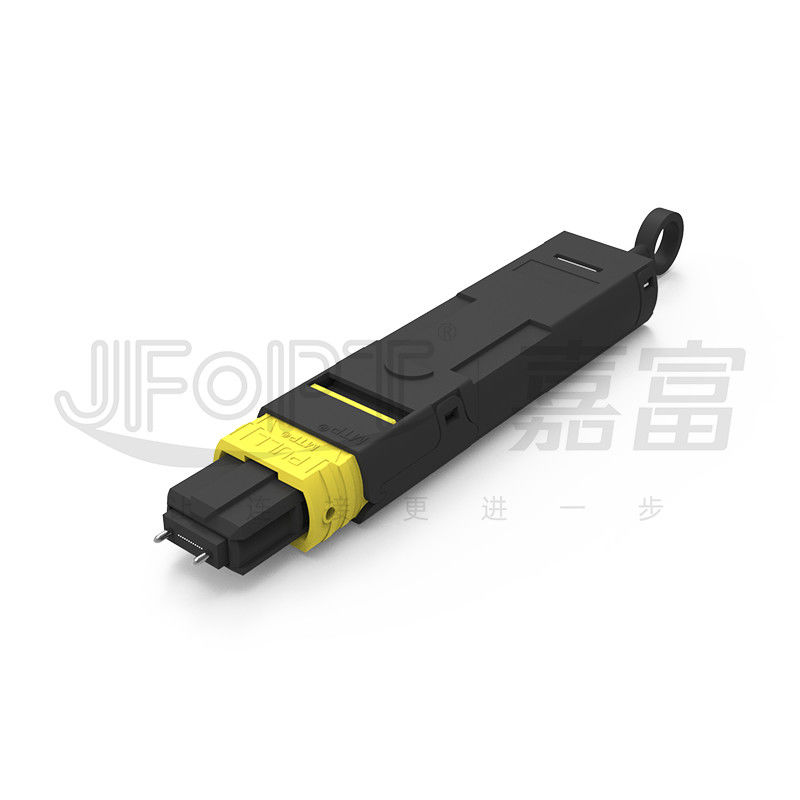

* COnnector Ev Rengi Seçimi
|
MTP konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans Rengi: PANTONE 346C |
Referans Rengi: PANTONE 106C |
|||
|
|
|
|||
|
MM |
Beyz |
Siyah |
||
|
Referans Rengi: PANTONE 7534U |
Referans Rengi: PANTONE Siyah 6C |
|||
|
|
|
|||
|
Aqua |
Heather Violet |
|||
|
Referans Rengi: PANTONE 310C |
Referans rengi: PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Violet |
Kırmızı |
|||
|
Referans Rengi: PANTONE 2587C |
Referans Rengi: PANTONE 208C |
|||
|
|
|
|||
|
Limon Yeşil |
- |
|||
|
Referans Rengi: PANTONE 375C |
||||
|
|
||||
*Kutupluk Seçimi
|
24F Yama Kablosu |
||||
|
|
* Ürün ambalajı
|
|
|
|
Kalınlaştırılmış anti-statik torba |
Güçlendirilmiş ambalaj |
* Fabrika Gücü
|
Uzmanlık: 10 yıldan fazla bir süredir MTP atlayıcılarına odaklanan JFOPT, profesyonel uzmanlığa ve tam bir üst düzey ekipmana sahiptir (SUMIX/JRG/OPTOTEST),Yüksek kaliteli ve yüksek performanslı MTP atlayanların üretimini sağlayan. |
|
||||
|
Üretim kapasitesi: JFOPT, müşterilerin taleplerini karşılamak için hızlı ve verimli bir şekilde çok sayıda MTP atlayıcısı üretmek için 5 MTP üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrolü: JFOPT, hammadde tedarikinden üretim süreçlerine kadar her aşamada, profesyonel kalite denetimi ve izleme ile sıkı kalite kontrolü önlemleri uyguluyor.Ürünün kalitesini sağlamak için %100 3D interferometre testi/IL&RL testi/son yüz incelemesi yapıyoruz.. |
|
||||
|
Standartlaştırma: JFOPT, müşterilerin gereksinimlerine göre MTP atlayanlar için üretim standartlarını özelleştirebilir ve katı bir şekilde uygulayabilir, bu da ürünlerin tutarlılığını ve performans istikrarını sağlar. |
|
||||
|
Teknolojik Yenilik: JFOPT teknolojik yeniliği vurgular ve daha gelişmiş ve daha yüksek performanslı MTP zıplayıcıları geliştirmeye adanmış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Hizmet ve Teknik Destek: JFOPT, teknik danışmanlık, ürün önerileri ve satış sonrası bakım da dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar.Müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için. |
|
||||
* Sık sık sorular ve cevaplar- Hayır.
1Bir MTP döngü dönüştürücü adaptörünü özelleştirirken ne dikkate alınmalıdır?
Fiber türü ve sayısı / Bağlayıcı cinsiyeti / Tel dizisi / Ekleme kaybı standardı / Renk / Etiketleme ve diğer özelleştirme gereksinimleri.
2MTP döngü adapter parametrelerimizin istikrarını nasıl sağlayabiliriz?
JFOPT'nin MTP atlayanları, parametre istikrarını sağlamak için % 100 3 boyutlu müdahale testi ve % 100 ekleme kaybı testi geçirir.
3Teslimat süremiz nedir?
Her ay 30.000'den fazla MTP konektörü üretebiliyoruz, siparişlerinizin hızlı teslimatını sağlıyoruz.
