Menşe yeri:
Çin
Marka adı:
JFOPT
Model numarası:
MPO/P(F)-MPO/P(F)-12F-OM3-3.0-LSZH-SL-B-1M
Bize Ulaşın

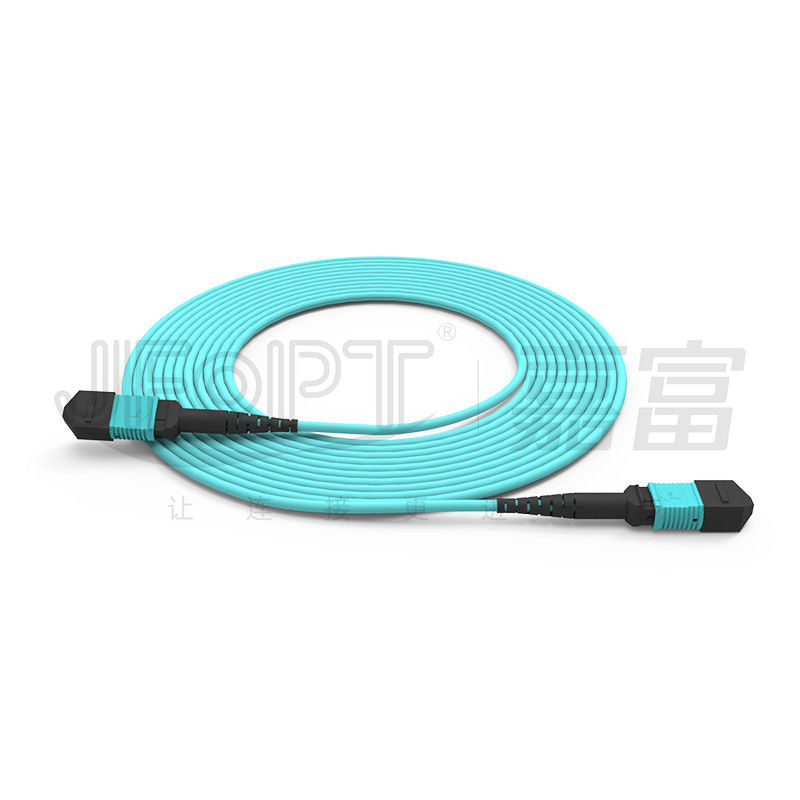

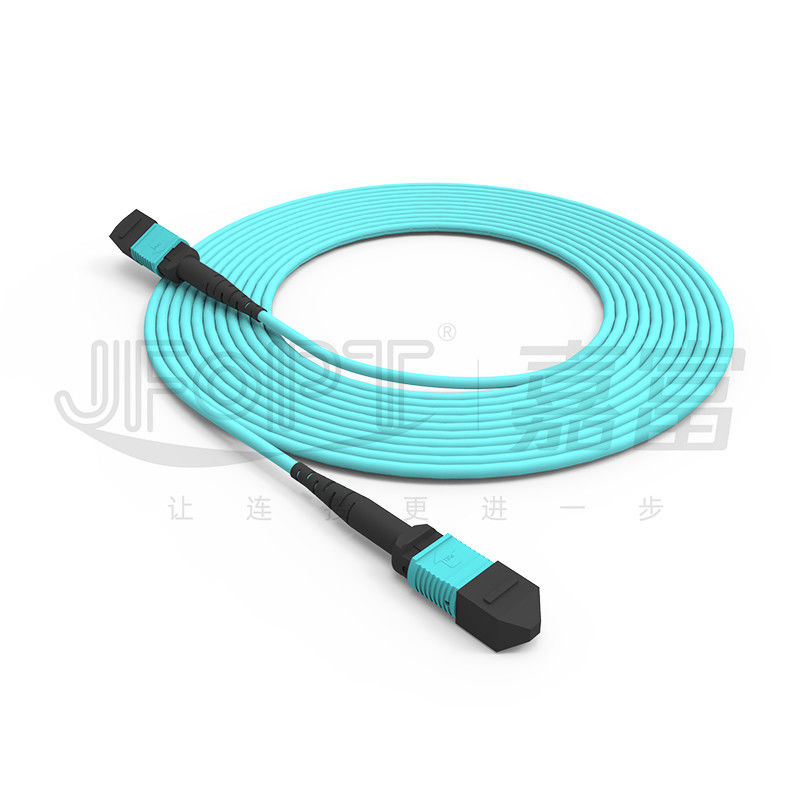

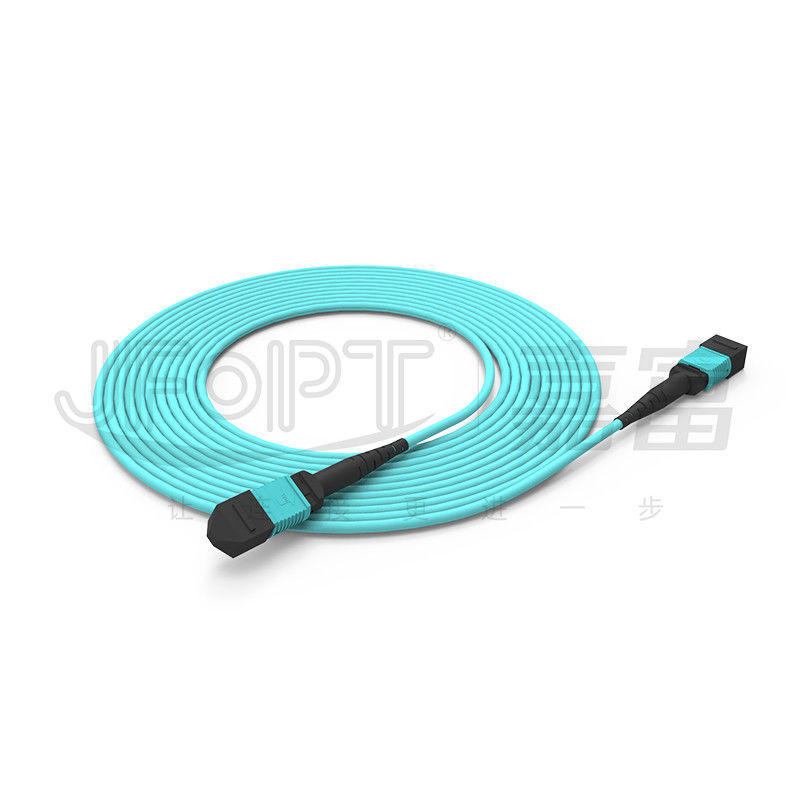

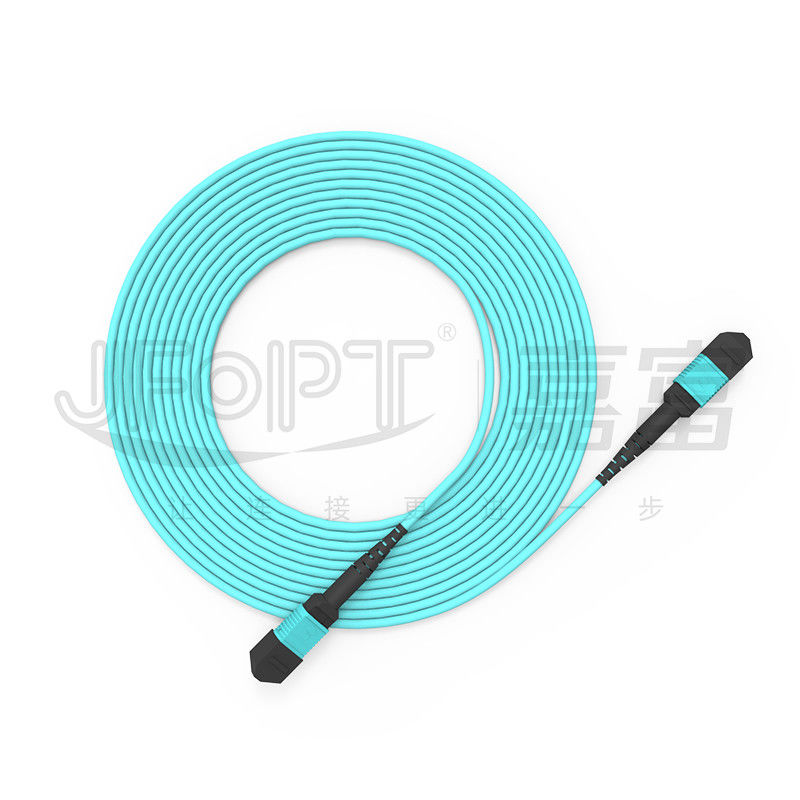

12 çekirdekli MPO ana hat kablosu çok modlu 50/125 3,0 mm LSZH aqua B polarite
MPO-MPO gövde kablosu, yüksek yoğunluklu bir fiber optik bağlantı kablosudur.MT yüksüğü reçineden yapılmıştır, mükemmel kararlılık ve güvenilirliğe sahiptir ve 500'den fazla çiftleşme sağlar.JFOPT MPO gövde kabloları, düşük ekleme kayıplı iletim performansı sunan yüksek kaliteli optik kablolardan yapılmıştır.Üstün aramid ve kablo kılıfı malzemeleri sayesinde ayrıca daha iyi çekme dayanımına ve sıcaklık kararlılığına sahiptirler.Gövde kabloları, en yüksek kalite standartlarını karşıladıklarından emin olmak için çok sayıda titiz kalite test sürecinden geçer.Özel ihtiyaçlarınızı karşılamak için çeşitli uzunluklarda ve kablo türlerinde özelleştirilmiş hizmetler sunuyoruz.Ayrıca, memnuniyetinizi sağlamak için kapsamlı satış öncesi ve satış sonrası hizmetler ve teknik destek sunuyoruz.
* Özellikler
|
① 12 fiber bağlantı |
② İletim stabilitesini iyileştirmek için bükülmeye karşı duyarsız OM3 fiberden yapılmıştır |
||||
|
|
|
||||
|
③ Yüksek kaliteli ve düşük kayıplı MT çok çekirdekli yüksük |
İletim performansını sağlamak için ④100% sonlandırıldı ve test edildi |
||||
|
|
|
||||
|
⑤ Yüksek yoğunluklu kablolama için uygun |
⑥ Daha hızlı kurulum, çalışma süresini azaltır |
||||
|
|
|
||||
* Uygulamalar
1. Veri merkezi kablolaması
2.40G/100G optik iletişim sistemleri, QSFP optik modüller
3.Fiber optik haberleşme sistemleri, kablolu TV şebekeleri, telekomünikasyon şebekeleri
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx
* MPO/MTP Bağlayıcı Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
MTP Konektörü |
SM Standardı |
0.25dB |
0,5 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
AA Standardı |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
* 3D Geometrik Parametreler (Opsiyonel)
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
|
MTP konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 346C |
Referans renk numarası PANTONE 106C |
|||
|
|
|
|||
|
çok modlu |
Bej |
Siyah |
||
|
Referans renk numarası PANTONE 7534U |
Referans renk numarası PANTONE Black 6C |
|||
|
|
|
|||
|
su |
funda menekşe |
|||
|
Referans renk numarası PANTONE 310C |
Referans renk numarası PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Menekşe |
eflatun |
|||
|
Referans renk numarası PANTONE 2587C |
Referans renk numarası PANTONE 208C |
|||
|
|
|
|||
|
Limon yeşili |
|
|||
|
Referans renk numarası PANTONE 375C |
||||
|
|
||||
* Optik Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf türü |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
lif sayısı |
İsteğe bağlı 8/12/16/24 |
|||
|
Takviye elemanı |
Aramid iplik |
|||
|
Dış kılıf malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış kılıf çapı |
3,0 mm |
|||
|
Dış kılıf rengi |
Özel yapılmış |
|||
|
Maks.Çekme Dayanımı (uzun süreli) |
80N |
|||
|
Maks.Çekme Dayanımı (kısa süreli) |
150N |
|||
|
Maks.ezilme direnci (uzun süreli) |
100 N/cm |
|||
|
Maks.ezilme direnci (kısa süreli) |
500N/sm |
|||
|
Minimum bükülme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükülme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
alev geciktirici |
Opsiyonel OFN/OFNR/OFNP |
|||
* Önyükleme seçenekleri
|
MPO önyüklemesi |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme uzunluğu 33 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 17 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 33 mm |
3,8/4,0 |
|
|
|
|
Kare çizme |
3.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
4.0 önyükleme uzunluğu 17 mm |
3,8/4,0 |
|
|
|
|
Şerit Kablo önyüklemesi |
2,5*5,0 önyükleme uzunluğu 22 mm |
2,5*5,0 |
|
|
|
Çıplak Şerit fiber çizme |
Çıplak Şerit fiber çizme uzunluğu 19 mm |
Çıplak Şerit Elyaf |
|
|
|
Çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
|
MTP önyükleme türü |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
2.0 önyükleme uzunluğu 33,2 mm |
2.0 |
|
|
|
3,0 önyükleme uzunluğu 33,2 mm |
2,5/3,0 |
|
|
|
|
3.0 önyükleme uzunluğu 16 mm |
3.0 |
|
|
|
|
3.0 bükülebilir çizme uzunluğu 33.6 mm |
3.0 |
|
|
|
|
3,6 önyükleme uzunluğu 33,2 mm |
3.6 |
|
|
|
|
3.6 önyükleme uzunluğu 16 mm |
3.6 |
|
|
|
|
3,6 bükülebilir çizme uzunluğu 33,6 mm |
3.6 |
|
|
|
|
4,5 çizme uzunluğu 33,2 mm |
4,0/4,5 |
|
|
|
|
5,5 çizme uzunluğu 33,2 mm |
5,0/5,5 |
|
|
|
|
Kablo önyüklemesi |
3,0*6,0 önyükleme uzunluğu 33,2 mm |
3.0*6.0 |
|
|
|
2,5*5,0 önyükleme uzunluğu 21,3 mm |
2,5*5,0 |
|
|
|
|
Çıplak şerit fiber çizme |
Çıplak şerit fiber çizme uzunluğu 19 mm |
Çıplak Şerit Elyaf |
|
|
|
Basma sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
||||
|
24F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Profesyonel: JFOPT, 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmıştır.Profesyonel teknoloji ve eksiksiz birinci sınıf marka ekipman seti (SUMIX/JRG/OPTOTEST) ile yüksek kaliteli, yüksek performanslı MPO atlama telleri üretebilir. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
KK: JFOPT, hammaddeden üretime kadar her adımda sıkı kalite kontrolü uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi, ekleme kaybı testi ve uç yüzey denetimi dahil olmak üzere profesyonel kalite denetimleri ve izlemeleri gerçekleştiriyoruz. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO jumper üretim standartlarını formüle edebilir ve kesinlikle uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansa sahip MPO jumper'ları sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün tavsiyesi, satış sonrası bakım vb. dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken nelere dikkat edilmelidir?
MPO jumper uzunluğu/kablo malzemesi/fiber tipi ve damar sayısı/konnektör erkek/dişi/uç kaybı standardı/renk/etiket ve diğer özelleştirilmiş gereksinimler.
2. MPO jumper'ımız kararlı parametreleri nasıl sağlar?
JFOPT'nin MPO jumper'ı, 3D girişim testini %100 geçti ve kararlı parametreler sağlamak için ekleme geri dönüş kaybı testini %100 geçti.
3. Kurşun süremiz?
Hızlı sevkiyatınızı tam olarak garanti edebilen ayda 30000'den fazla MPO konektörü üretebiliriz.
4. Başka hangi MPO türevi ürünleri yapıyoruz?
MPO devre kesici/MPO zayıflatıcı/MPO erkek-dişi geçiş konnektörü/MT jumper kablosu gibi MPO ile ilgili ürünler de üretebiliriz.
