Menşe yeri:
Çin
Marka adı:
JFOPT
Model numarası:
MPO/P(F)-LC/U 12F OM3 3.0 LSZH SL B 1M
Bize Ulaşın

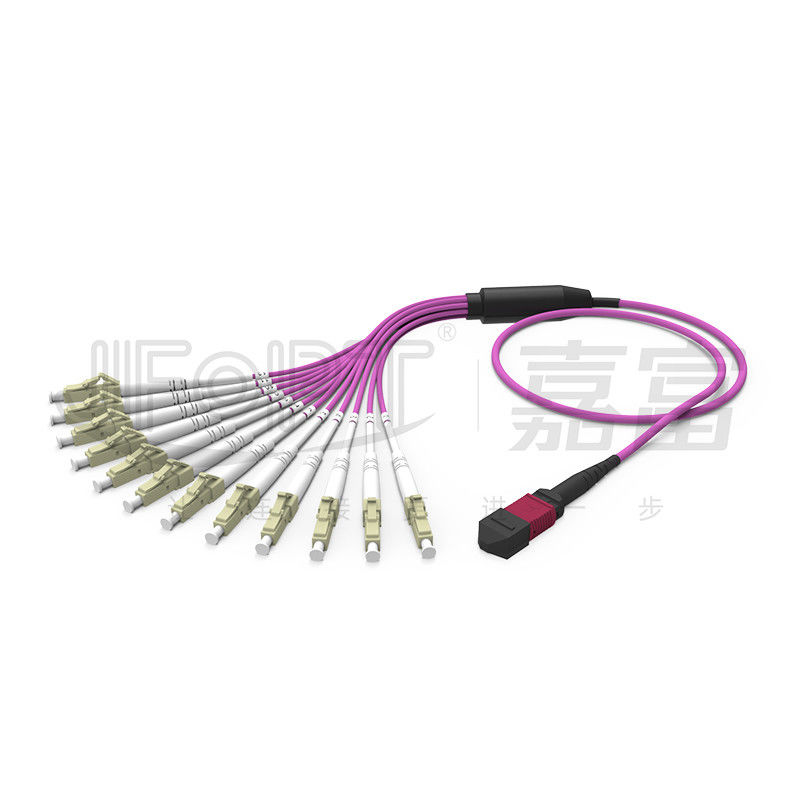

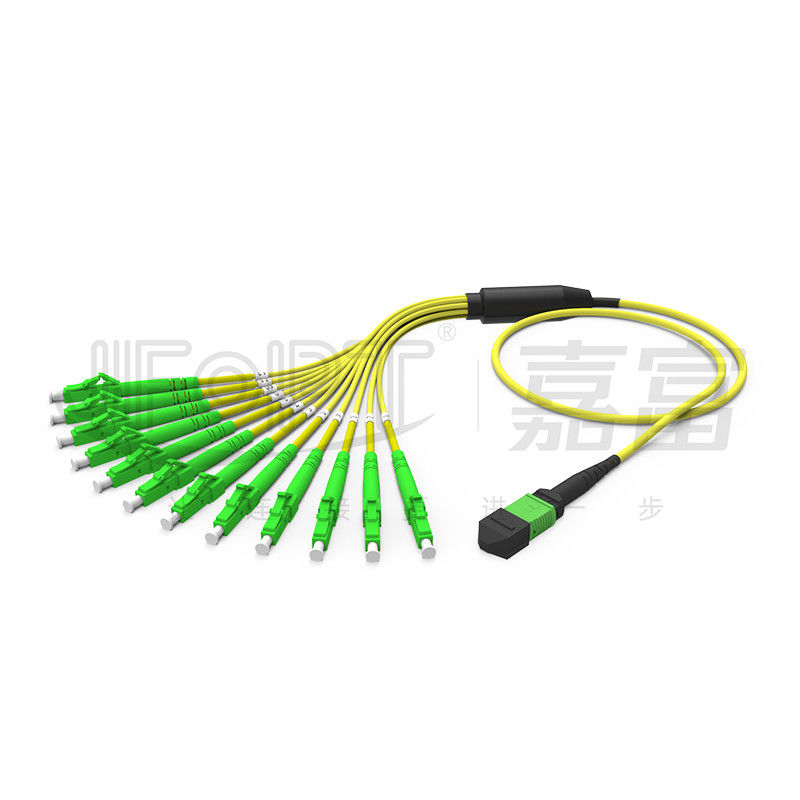

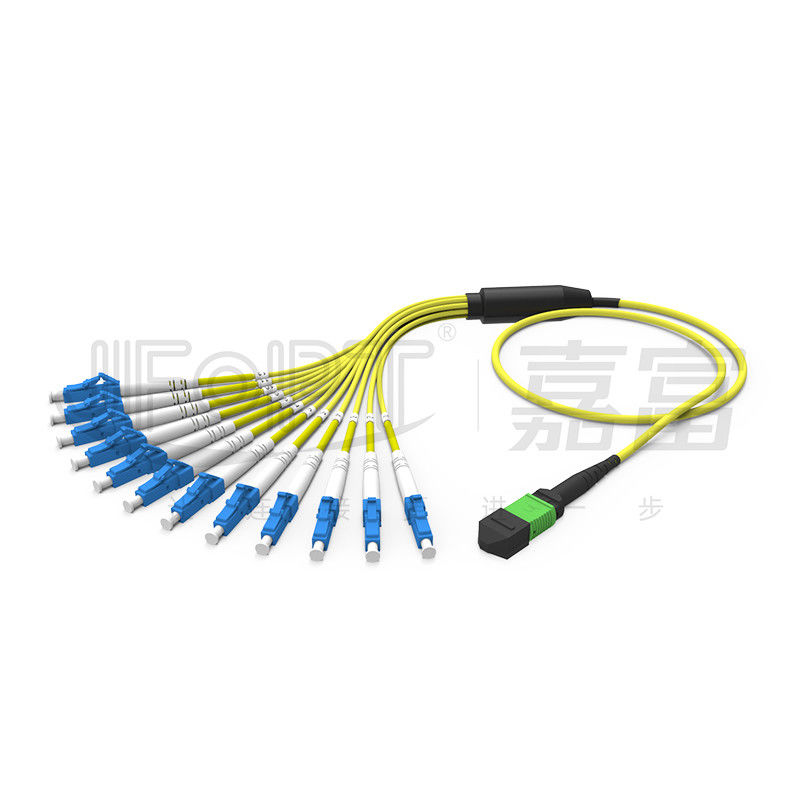

MPO-LC/SC/FC/ST Kısa Branşmanlı Yama Kablosu - 12 fiber MPO - LC Dubleks MPO Breakout Kablosu Çok Modlu 50/125 3,0 mm LSZH Aqua B polarite
MPO/MTP şube fiber jumper'ları, çok fiberli MPO/MTP konektörünü bir dallanma yapısı kullanarak tek fiber LC/SC/FC/ST konektörlerine dönüştürmek için tasarlanmıştır.Veri merkezi gibi yüksek yoğunluklu entegre fiber optik ortamlarda yaygın olarak kullanılır.JFOPT MPO/MTP branşman fiber atlama telleri, Corning ve Yangtze Optical Fiber gibi önde gelen markaların yüksek kaliteli fiberlerinin yanı sıra yüksek kaliteli MT ve seramik yüksüklerle yapılır.Özelleştirilmiş dallanma yapıları, uzun vadeli istikrarlı veri iletimi sağlar.JFOPT, farklı kablolama gereksinimlerini karşılamak için konektör tipleri, kablo uzunlukları, branşman uzunlukları, branşman malzemeleri ve çapları, branşman fiber sayıları ve polarite ve kablo renkleri gibi çeşitli özelleştirme seçenekleri sağlayabilir.
* Özellikler
|
① 12 fiber MPO-LC çift yönlü bağlantı
|
②İletim stabilitesini iyileştirmek için bükülmeye duyarlı olmayan OM3 fiberden yapılmıştır
|
|
|
|
③Yüksek kaliteli, düşük kayıplı MT çok fiber yüksükler ve düşük kayıplı seramik yüksükler
|
④Corning ve Yangtze Optical Fiber gibi önde gelen markaların birinci sınıf fiberini kullanır
|
|
|
|
⑤0,9 mm/2,0 mm/3,0 mm furkasyon tüpleri gibi çeşitli kollara ayrılan yapılarda mevcuttur
|
⑥ Yüksek yoğunluklu kablolama, yerden tasarruf
|
|
|
|
⑦ Kolay ve zaman kazandıran kurulum
|
-
|
|
-
|
* Uygulamalar
1. Veri merkezi kablolaması
2.40G/100G optik iletişim sistemleri
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx
* MPO/MTP Bağlayıcı Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
MTP Konektörü |
SM Standardı |
0.25dB |
0,5 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
AA Standardı |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
*SC/LC/FC/ST Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
AA |
≤0.3dB |
UPC≥25dB |
|
* MPO/MTP 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* SC/LC/FC/ST 3D Geometrik Parametreler (Opsiyonel)
|
Öğeler |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
AA |
SM |
AA |
SM |
SM |
|
|
Eğrilik yarıçapı (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Apex ofseti (μm) |
≤50 |
≤30 |
||||
|
Bastırılmış Fiber (nm) |
±100 |
|||||
|
Açı sapması (°) |
0 |
8±0.3 |
||||
|
Bağ açısı sapması (°) |
0 |
±0,5 |
||||
|
Elyaf çapı (um) |
123-135 |
|||||
* Konnektör Renk Seçenekleri
|
MPO konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
|
MTP konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 346C |
Referans renk numarası PANTONE 106C |
|||
|
|
|
|||
|
çok modlu |
Bej |
Siyah |
||
|
Referans renk numarası PANTONE 7534U |
Referans renk numarası PANTONE Black 6C |
|||
|
|
|
|||
|
su |
funda menekşe |
|||
|
Referans renk numarası PANTONE 310C |
Referans renk numarası PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Menekşe |
eflatun |
|||
|
Referans renk numarası PANTONE 2587C |
Referans renk numarası PANTONE 208C |
|||
|
|
|
|||
|
Limon yeşili |
- |
|||
|
Referans renk numarası PANTONE 375C |
||||
|
|
||||
|
LC konektörü |
||||
|
Tek mod |
Mavi |
Yeşil |
||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
|
|
|||
|
funda menekşe |
Limon yeşili |
|||
|
|
|
|||
* Optik Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf türü |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
lif sayısı |
İsteğe bağlı 8/12/16/24 |
|||
|
Takviye elemanı |
Aramid iplik |
|||
|
Dış kılıf malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış kılıf çapı |
3,0 mm |
|||
|
Dış kılıf rengi |
Özel yapılmış |
|||
|
Maks.Çekme Dayanımı (uzun süreli) |
80N |
|||
|
Maks.Çekme Dayanımı (kısa süreli) |
150N |
|||
|
Maks.ezilme direnci (uzun süreli) |
100 N/cm |
|||
|
Maks.ezilme direnci (kısa süreli) |
500N/sm |
|||
|
Minimum bükülme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükülme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
alev geciktirici |
Opsiyonel OFN/OFNR/OFNP |
|||
* LC Konnektör Seçenekleri
|
dubleks ürün seçimi |
|||||
|
Kablo çapı |
önyükleme türü |
Resim |
Çizim |
||
|
2,0 mm |
Standart |
|
|
||
|
3,0 mm |
Standart |
|
|
||
|
Tek ürün seçimi |
|||||
|
Kablo çapı |
önyükleme türü |
Resim |
Çizim |
||
|
0,9 mm |
Standart |
|
|
||
|
2,0 mm |
Standart |
|
|
||
|
3,0 mm |
Standart |
|
|
||
*Dallanma Seçenekleri
|
|
|
|
Ana Kablo Sıyırma Yapısı |
|
|
|
|
|
Eşit uzunlukta fanout |
Eşit olmayan uzunluğa sahip fanout |
|
|
|
|
Doğrudan 0,9 mm alt birimin dallanması |
|
|
|
|
|
Doğrudan 2.0/3.0mm alt birimin dallanması |
|
* Polarite Seçimi
|
MPO/MTP |
||||
|
|
||||
|
|
|
LC |
||||
|
|
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Gücü
|
uzmanlık: MPO ve geleneksel fiber optik jumper üretiminde 20 yılı aşkın deneyime sahip olan JFOPT, çeşitli kurulum ihtiyaçlarını karşılamaya adanmış profesyonel bir Ar-Ge ekibine ve üretim ekipmanına sahiptir.Ürünlerimiz birçok uluslararası sertifika ve testten geçmiştir. |
|
||||
|
Üretim Kabiliyeti: JFOPT, MPO ve konvansiyonel konektörler için birden fazla üretim hattının yanı sıra hızlı teslimat sağlayan kablo ve branşman ekipmanına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, kararlı iletim performansı sağlamak için profesyonel test ekipmanı kullanan fabrika uç yüz denetimi ve %100 test dahil olmak üzere katı kalite kontrol önlemlerine sahiptir. |
|
||||
|
Standardizasyon: JFOPT, konektör türleri, kablo türleri, dış çaplar, renk, kablo dizileri, paketleme ve daha fazlası için çeşitli özelleştirme hizmetleri sağlayabilir ve ayrıca müşteri tarafından sağlanan tasarımlara veya numunelere dayalı özel üretimi destekleyerek farklı kablolama gereksinimlerini karşılamak için tutarlılık ve performans kararlılığı sağlar. . |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve değişen pazar taleplerini karşılayan çeşitli yüksek performanslı fiber optik jumper'ların geliştirilmesine ve üretilmesine adanmış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO branş atlama tellerini özelleştirirken nelere dikkat etmeliyim?
MPO dal atlama tellerini özelleştirirken aşağıdaki faktörleri göz önünde bulundurmalısınız: uzunluk, dal uzunluğu, dal teli çapı, kablo malzemesi, lif tipi ve sayısı, erkek/dişi konektörler, yüksük kaybı standartları, renk, etiketleme ve diğer özelleştirme gereksinimleri.
2. Fiber jumper'larımızın parametrelerinin stabilitesini nasıl sağlarız?
JFOPT, %100 ekleme kaybı testi ve uç yüz denetimi yoluyla fiber jumper parametrelerinin kararlılığını sağlar.
3. Teslimat süremiz nedir?
Normal ürünler için teslimat süremiz 5 iş günüdür ve hızlı sevkiyat sağlar.
4. Başka hangi MPO türevi ürünleri sunuyoruz?
MPO branşman atlama tellerine ek olarak, MPO geri döngüler, MPO zayıflatıcılar, MPO erkek-dişi adaptör konektörleri, MT atlama telleri ve diğer ilgili MPO ürünleri de üretiyoruz.
