Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO 96C OS2 G657A1 LL
Bize Ulaşın

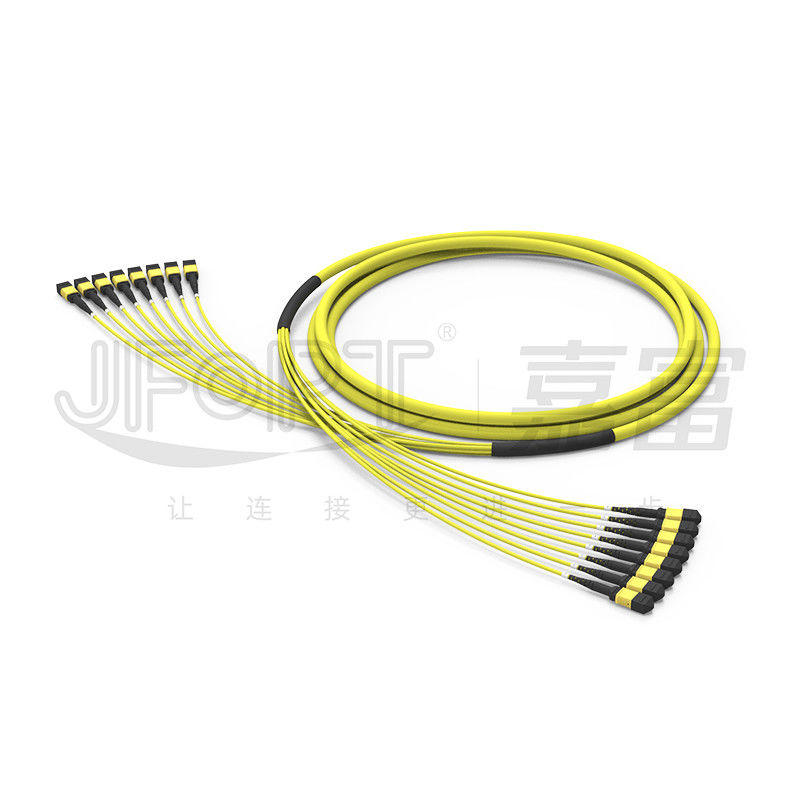

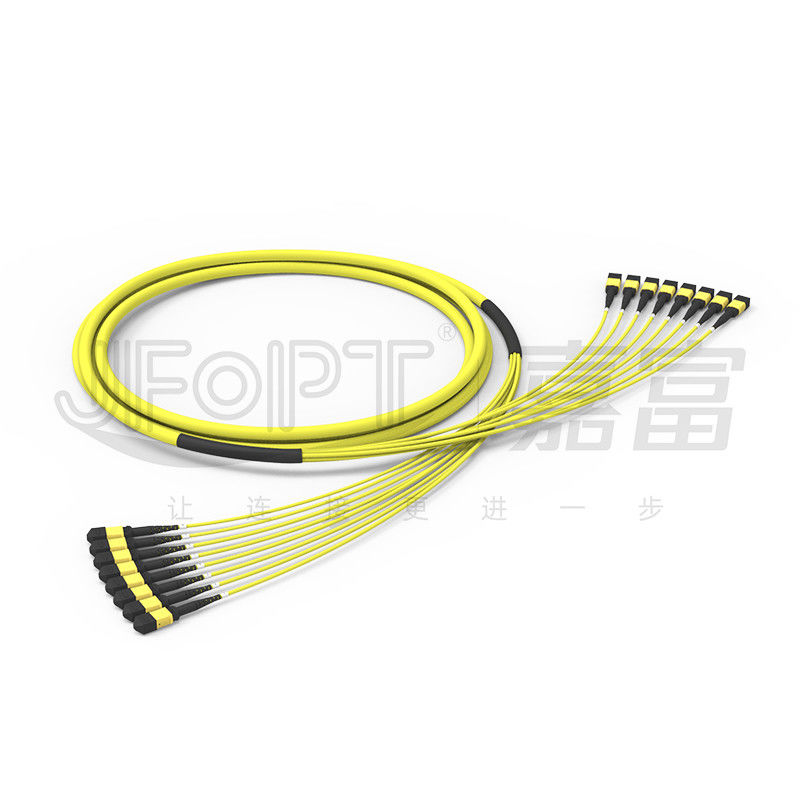

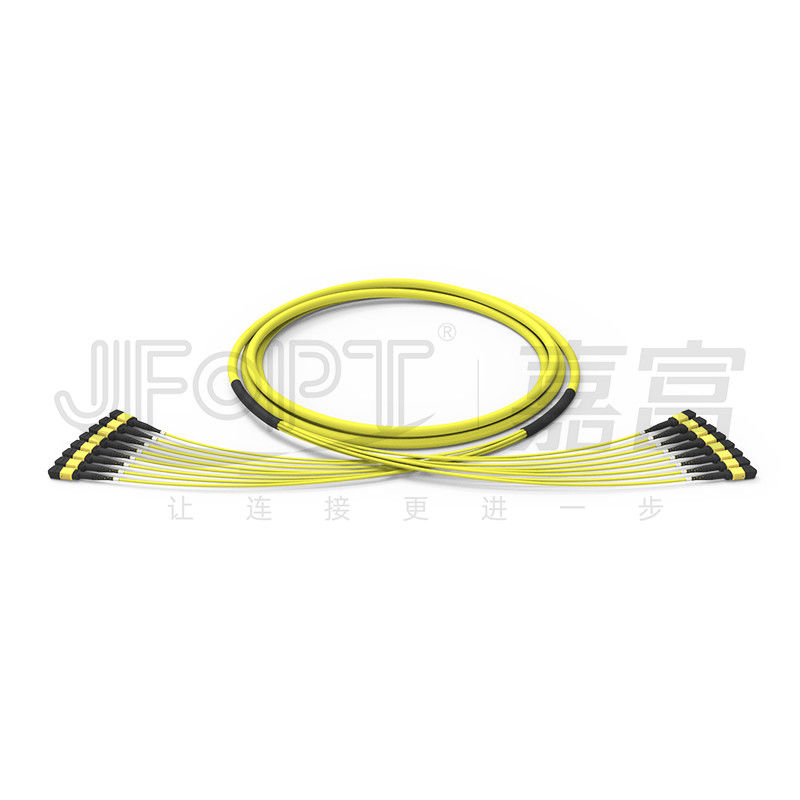

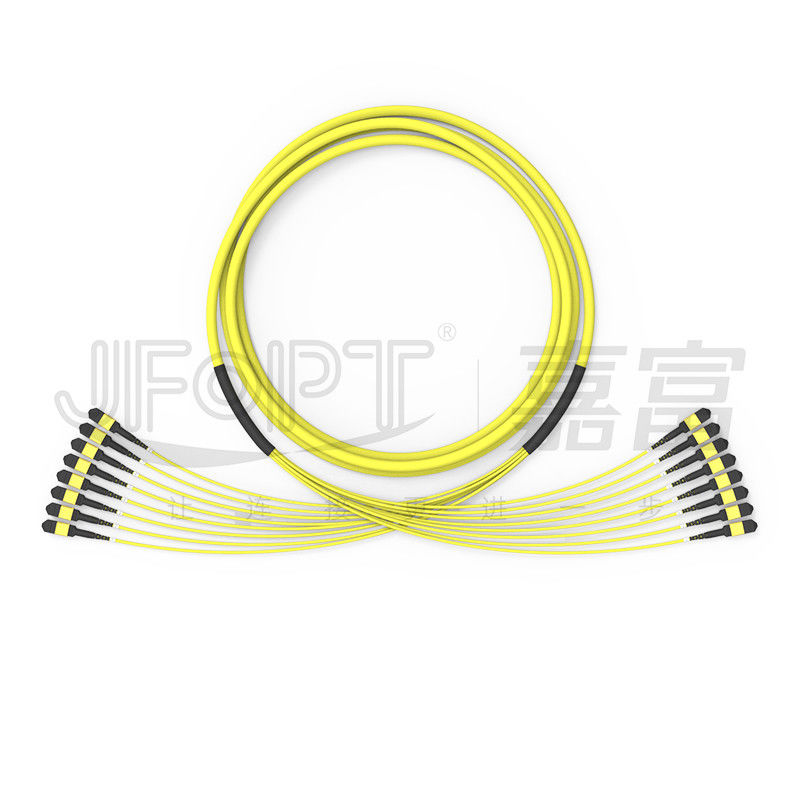

MPO Gövde Kablosu 96 Çekirdekli 8 Üniteli Birim Başına 12 Fiber Tek Modlu OS2 Düşük Kayıp IL ≤ 0,25dB G657A1 Bükülmeye Duyarsız Fiber
MPO fiber jumper, çok çekirdekli, yüksek yoğunluklu entegre bir jumper'dır.96 çekirdekli MPO, tipik olarak veri merkezlerinde omurga sinyali iletimi için kullanılır.JFOPT tarafından sağlanan 96 çekirdekli MPO ana hat kablosu, bir alt birim yapı kablosu kullanır ve müşteriler, alt birim başına 12 fiber veya 24 fiber arasından seçim yapabilir.JFOPT tarafından üretilen MPO gövde kablosu, alt birim başına 24 fiberdir ve dağıtım için 24 çekirdekli bir MPO modül kutusu ile donatılabilir.JFOPT'un MPO konektörü, erkek/dişi ve standart/düşük kayıplı seçeneklerle özelleştirilebilir.Düşük kayıplı konektörler, veri merkezlerinde yaygın olarak kullanılır ve G657A1 bükülmeye duyarlı tek modlu fiber ile sonlandırılır.Ana hat kablosu tipik olarak bir dişi konektörle donatılmıştır ve modül kutusu üzerindeki bir erkek konektöre bağlanabilir (erkek konektörün bir kılavuz pimi ve dişi konektörün bir kılavuz deliği vardır).
* Özellikler
|
① Yüksek yoğunluklu bağlantı, etkili bir şekilde yerden tasarruf sağlar ve maliyetleri düşürür |
②Alet gerektirmeyen hızlı kurulum, dağıtım ve bakım için uygun |
||||
|
|
|
||||
|
③ Farklı senaryolara göre doğrudan bağlantılara veya kollara ayrılmaya izin veren esnek kablolama |
④Standart arabirim, kolay ara bağlantı sağlar |
||||
|
|
|
||||
|
İletim performansını sağlamak için JFOPT fabrikasında ⑤100% test edildi |
- |
||||
|
|
- |
||||
* Uygulamalar
1.Veri merkezi ağ kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek : Pimli Dişi : Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* Kablo Parametreleri
|
Öğe |
Parametre |
||||||
|
Elyaf Tipi |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Elyaf Sayısı |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Birim sayısı |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
24 çekirdek / birim |
|
Merkezi Güç Üyesi |
/ |
/ |
CTP |
||||
|
Alt Kablo Ünitesi Dış Çapı |
3,0 mm |
||||||
|
Alt Kablo Ünitesi Kılıf Malzemesi |
PVC/LSZH |
||||||
|
Alt Kablo Ünitesi Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Alt Kablo Ünitesi Güç Elemanı |
Aramid iplik |
||||||
|
Dış Ceket Çapı |
9,5 mm |
9,5 mm |
11,5 mm |
13,5 mm |
17.0mm |
||
|
Dış Kılıf Malzemesi |
PVC/LSZH |
||||||
|
Dış Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Çekme Dayanımı (Uzun Süreli) |
300N |
200N |
400N |
800N |
1600N |
||
|
Çekme Dayanımı (Kısa Süreli) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Ezilme Dayanımı (Uzun Süreli) |
300N/10cm |
||||||
|
Ezilme Dayanımı (Kısa Süreli) |
1000N/10cm |
||||||
|
Minimum Bükülme Yarıçapı (Dinamik) |
20D |
||||||
|
Minimum Bükülme Yarıçapı (Statik) |
10D |
||||||
|
Çalışma sıcaklığı |
-20~60°C |
||||||
|
Depolama sıcaklığı |
-20~60°C |
||||||
|
Yangın Derecelendirmesi |
OFN / OFNR / OFNP |
||||||
* Bağlayıcı Önyükleme Seçimi
|
MPO önyükleme türü |
||||
|
Tip |
Şartname |
Uygulanabilir kablo dış çapı |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme L=33mm |
3,0/3,2 |
|
|
|
3.0 önyükleme L=17mm |
3,0/3,2 |
|
|
|
|
Düz Çizme |
3.0 önyükleme L=25mm |
3,0/3,2 |
|
|
|
İtme-çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
||||
|
24F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, yüksek kaliteli, yüksek performanslı MPO atlama tellerinin üretimini sağlayan, profesyonel uzmanlık ve eksiksiz bir birinci sınıf ekipman seti (SUMIX/JRG/OPTOTEST) ile 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmaktadır. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için hızlı ve verimli bir şekilde büyük miktarda MPO jumper üretmek için 5 MPO üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, ürün kalitesinden emin olmak için %100 3D girişim testi, ekleme kaybı testi ve uç yüz denetimi dahil olmak üzere her aşamada profesyonel kalite denetimi ve izleme ile hammaddeler ve üretim süreci boyunca sıkı kalite kontrolü uygular. |
|
||||
|
Servis ve Teknik Destek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için müşteri gereksinimlerine dayalı olarak MPO jumper üretim standartlarını geliştirebilir ve bunlara sıkı sıkıya bağlı kalabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve kendini daha gelişmiş ve daha yüksek performanslı MPO atlama telleri geliştirmeye adamış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken hangi hususlar dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Fiber tipi ve damar sayısı / Erkek veya dişi konektörler / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2.MPO jumper'larımız için kararlı parametreleri nasıl sağlarız?
JFOPT'nin MPO jumper'ları, kararlı parametreler sağlamak için %100 3D interferometre testinden ve %100 ekleme kaybı testinden geçer.
3. Teslimat süremiz nedir?
Aylık 30.000'den fazla MPO konektör üretim kapasitesine sahibiz ve hızlı teslimat sağlıyoruz.
4. MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO jumper'lara ek olarak, MPO loopback'ler, MPO zayıflatıcılar, MPO erkek-dişi adaptörler, MT jumper'lar ve diğer MPO ile ilgili ürünler de üretiyoruz.
