Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO-MPO Polarite Değiştirilebilir Yama Kablosu
Bize Ulaşın

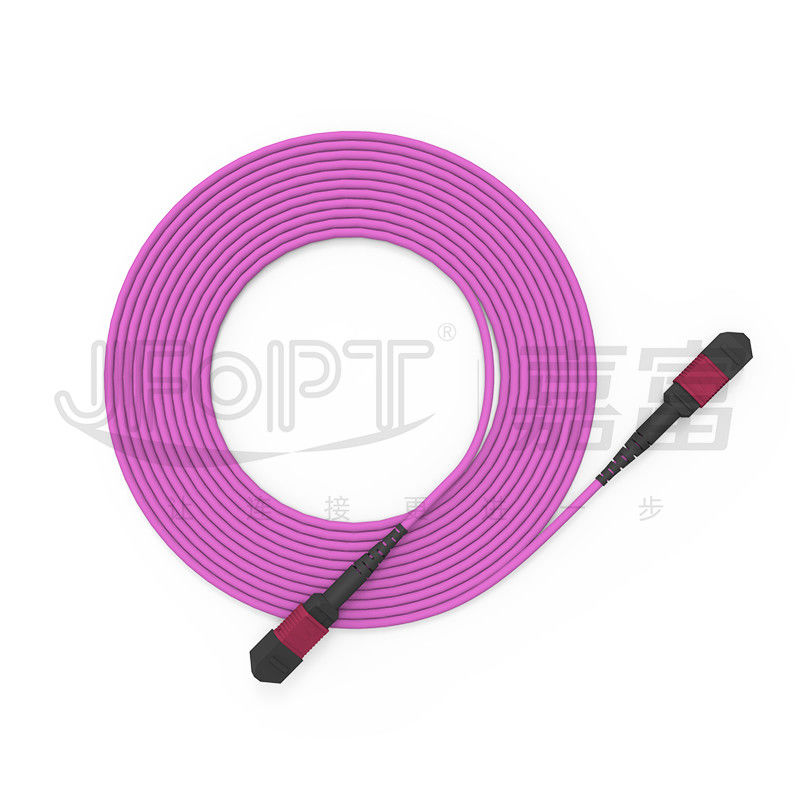

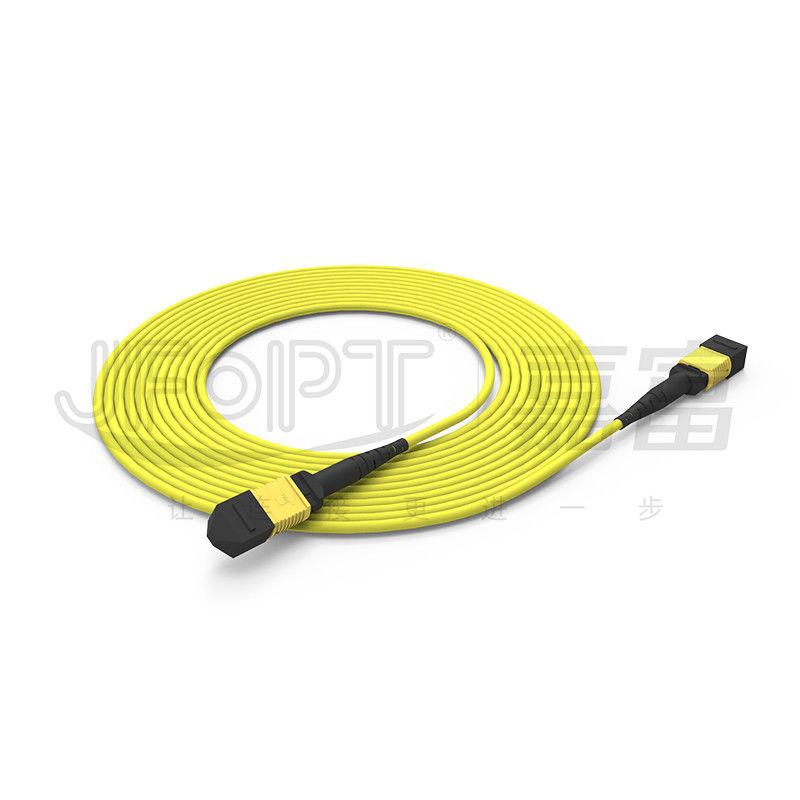

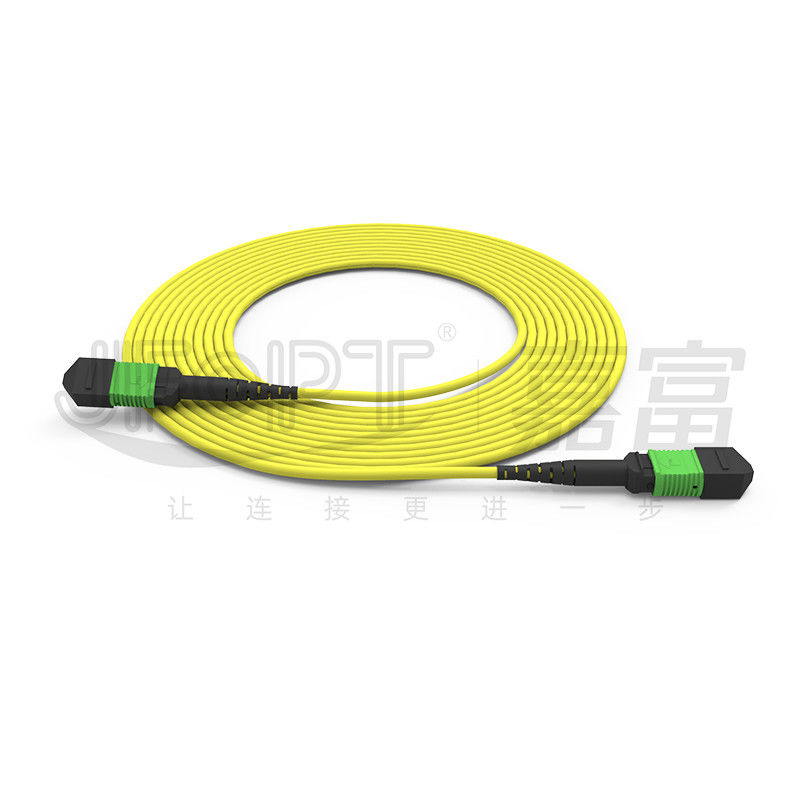

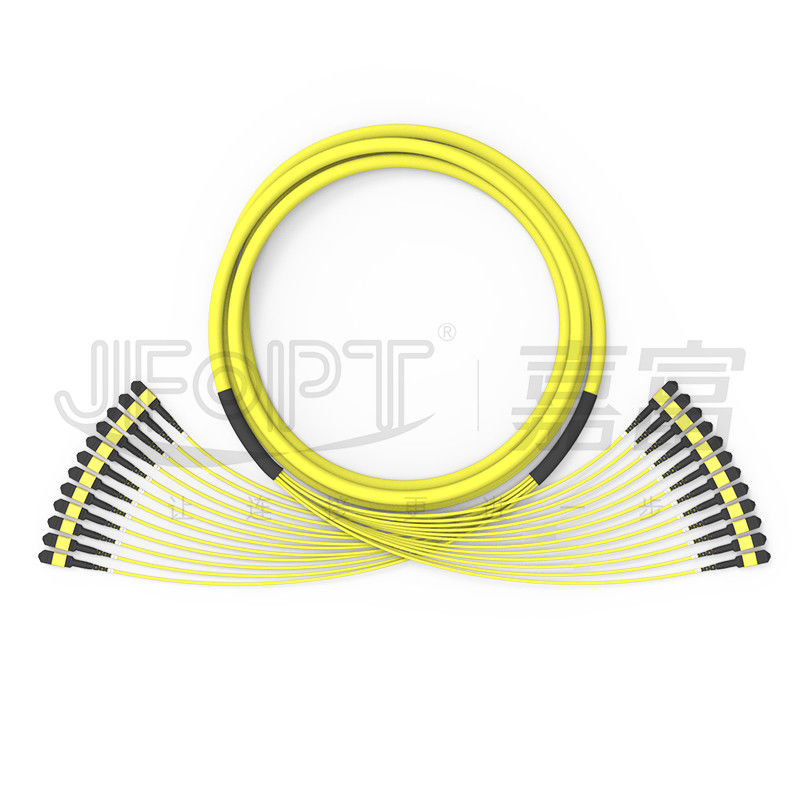

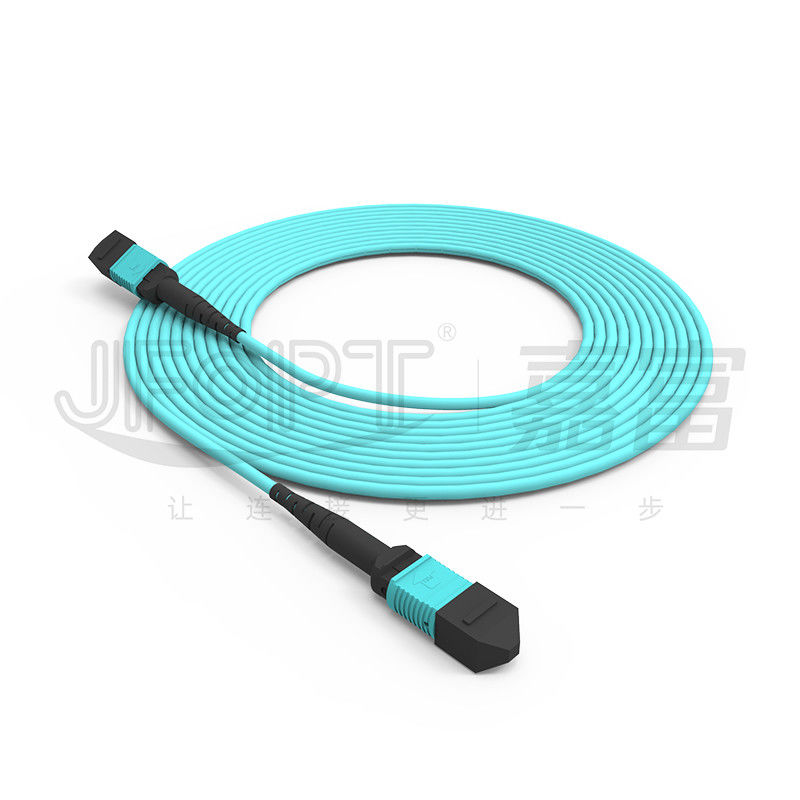

A/B Polarite Dönüşümlü ve Tuş Ters Çevirmeli MPO Değiştirilebilir Polarite Gövde Kablosu
Değiştirilebilir polarite MPO konnektörü, aletsiz polarite dönüşümü sağlar.Eşsiz çift taraflı Anahtar tasarımı ile 12-fiber ve altı konektörler için A/B polarite dönüşümü sağlar.JFOPT'nin kendi geliştirdiği değiştirilebilir polarite MPO konnektörü, IEC standardının MPO konnektör gerekliliklerine uygundur ve aletsiz çalışma ve USCONEC'in MTP PRO değiştirilebilir polarite konnektörüne kıyasla daha düşük maliyet gibi avantajlar sunar.
* Özellikler
|
① Değiştirilebilir polarite MPO konnektörü |
② Kutupları tersine çevirmek için Çift Taraflı Anahtar |
||||
|
|
|
||||
|
③ Uygun kullanım için aletsiz çalıştırma |
④ 12 fiber ve altı konfigürasyonlar için A/B polarite değişimi |
||||
|
|
|
||||
|
⑤ Kısa önyükleme/itme-çekme sekmesi vb. gibi isteğe bağlı özellikler |
- |
||||
|
|
- |
||||
* Uygulamalar
1. Veri merkezi odası kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* Optik Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf Tipi |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Elyaf Sayısı |
İsteğe bağlı 8/12/16/24 |
|||
|
Güç Üyesi |
Aramid iplik |
|||
|
Dış Kılıf Malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış Ceket Çapı |
3,0 mm |
|||
|
Dış Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
|||
|
Çekme Dayanımı (Uzun Süreli) |
80N |
|||
|
Çekme Dayanımı (Kısa Süreli) |
150N |
|||
|
Ezilme Dayanımı (Uzun Süreli) |
100 N/cm |
|||
|
Ezilme Dayanımı (Kısa Süreli) |
500N/sm |
|||
|
Minimum Bükülme Yarıçapı (Dinamik) |
20D |
|||
|
Minimum Bükülme Yarıçapı (Statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın Derecelendirmesi |
Opsiyonel OFN/OFNR/OFNP |
|||
|
Öğe |
Parametre |
|||
|
Elyaf Tipi |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Elyaf Sayısı |
2~12 |
|||
|
Güç Üyesi |
Aramid iplik |
|||
|
Dış Kılıf Malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış Ceket Çapı |
2,5x5,0 mm |
|||
|
Dış Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
|||
|
Çekme Dayanımı (Uzun Süreli) |
100N |
|||
|
Çekme Dayanımı (Kısa Süreli) |
200N |
|||
|
Ezilme Dayanımı (Uzun Süreli) |
200 N/cm |
|||
|
Ezilme Dayanımı (Kısa Süreli) |
500N/sm |
|||
|
Minimum Bükülme Yarıçapı (Dinamik) |
50mm |
|||
|
Minimum Bükülme Yarıçapı (Statik) |
30mm |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın Derecelendirmesi |
Opsiyonel OFN/OFNR/OFNP |
|||
*Konnektör Muhafaza Renk Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
AA |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Önyükleme seçenekleri
|
MPO önyüklemesi |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme uzunluğu 33 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 17 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 33 mm |
3,8/4,0 |
|
|
|
|
Kare çizme |
3.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
4.0 önyükleme uzunluğu 17 mm |
3,8/4,0 |
|
|
|
|
Şerit Kablo önyüklemesi |
2,5*5,0 önyükleme uzunluğu 22 mm |
2,5*5,0 |
|
|
|
Çıplak Şerit fiber çizme |
Çıplak Şerit fiber çizme uzunluğu 19 mm |
Çıplak Şerit Elyaf |
|
|
* Değiştirilebilir polarite işlemi
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmıştır.Profesyonel teknoloji ve eksiksiz birinci sınıf marka ekipman seti (SUMIX/JRG/OPTOTEST) ile yüksek kaliteli, yüksek performanslı MPO atlama telleri üretebilir. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammadde tedariğinden üretim süreçlerine kadar her aşamada profesyonel kalite kontrol ve izleme ile sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi/IL&RL testi/uç yüz denetimi gerçekleştiriyoruz. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO jumper üretim standartlarını formüle edebilir ve kesinlikle uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansa sahip MPO jumper'ları sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün tavsiyesi, satış sonrası bakım vb. dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken hangi hususlar dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Fiber tipi ve fiber sayısı / Erkek veya dişi konektörler / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2.MPO jumper'larımız için kararlı parametreleri nasıl sağlarız?
JFOPT'nin MPO jumper'ları, kararlı parametreler sağlamak için %100 3D interferometre testinden ve %100 IL&RL testinden geçer.
3. Teslimat süremiz nedir?
Aylık 30.000'den fazla MPO konektör üretim kapasitesine sahibiz ve hızlı teslimat sağlıyoruz.
4. MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO jumper'larına ek olarak, MPO loopback'ler, MPO zayıflatıcılar, MPO erkek - dişi adaptörler, MT jumper'lar ve diğer MPO ile ilgili ürünler de üretiyoruz.
