Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO 12C Armor OM3/4/5 Sulu / Menekşe / Kireç yeşili
Bize Ulaşın

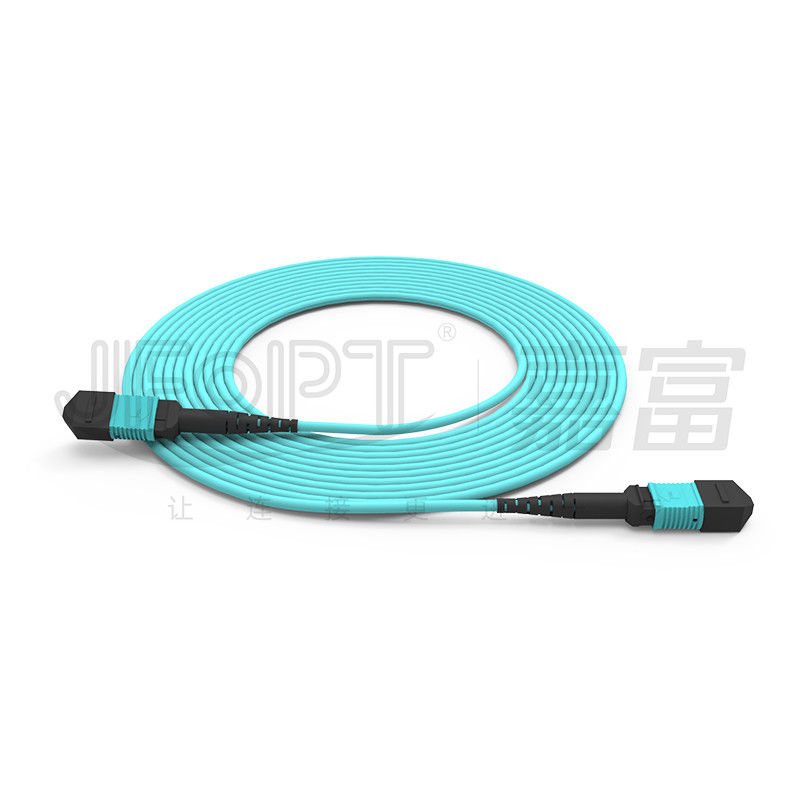

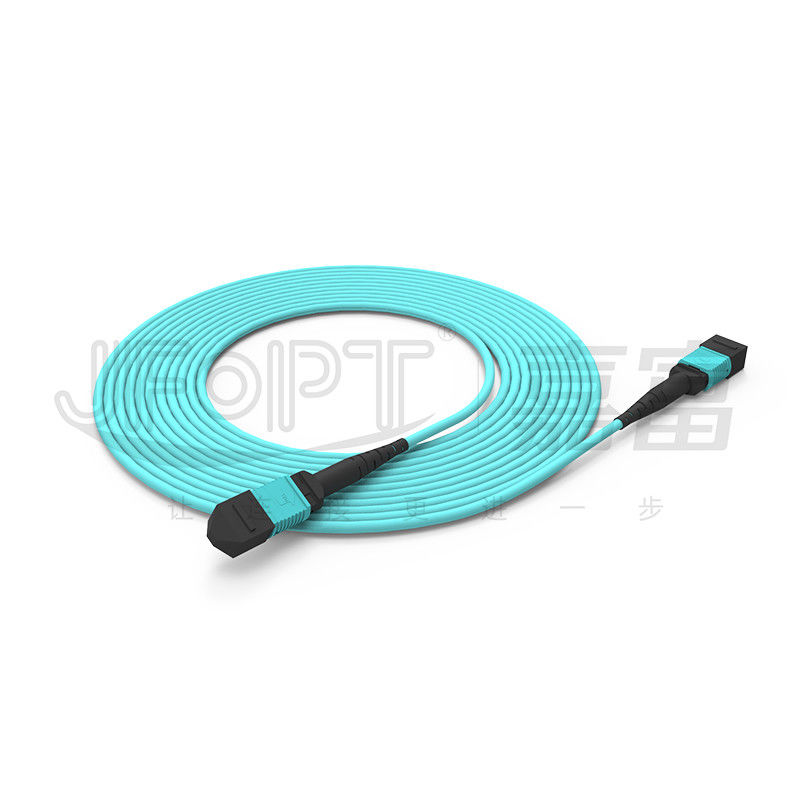

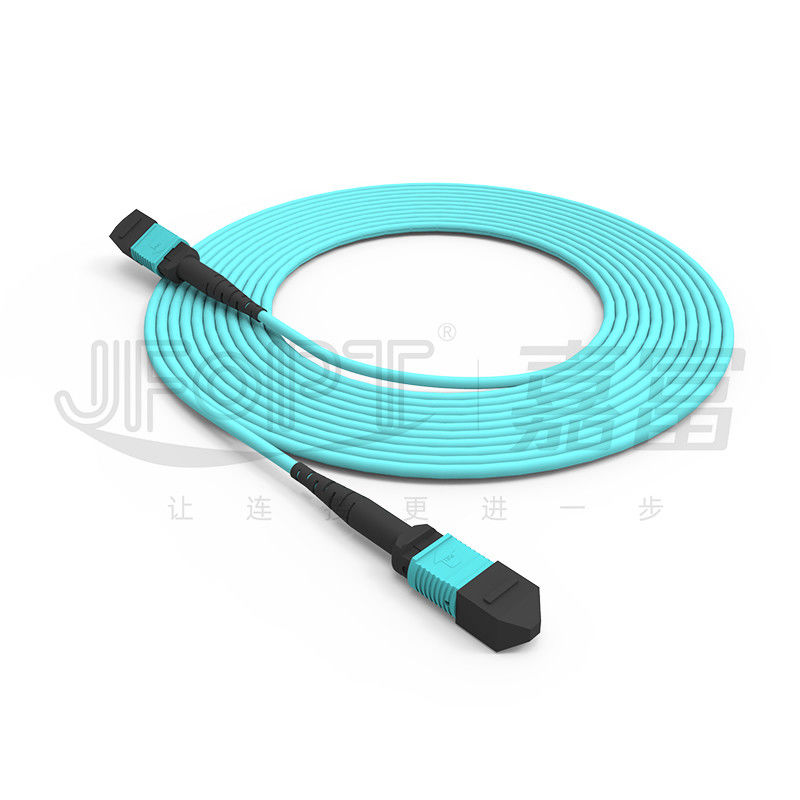

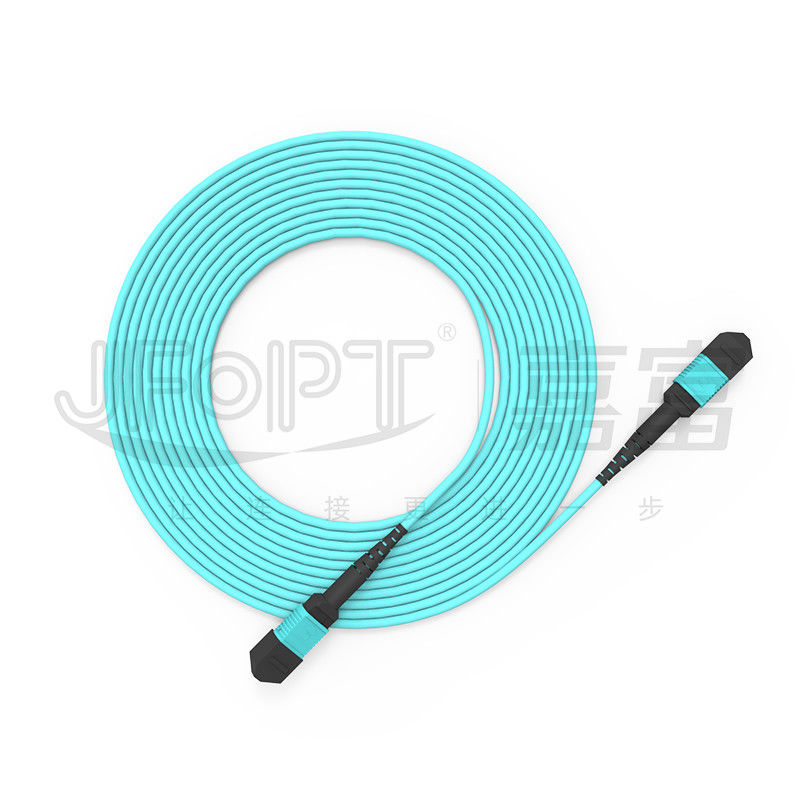

MPO Zırhlı Ana Kablo 12 Fiber Zırhlı Mini - Kablo OM3 / OM4 / OM5 Aqua / Menekşe/Kireç Yeşili

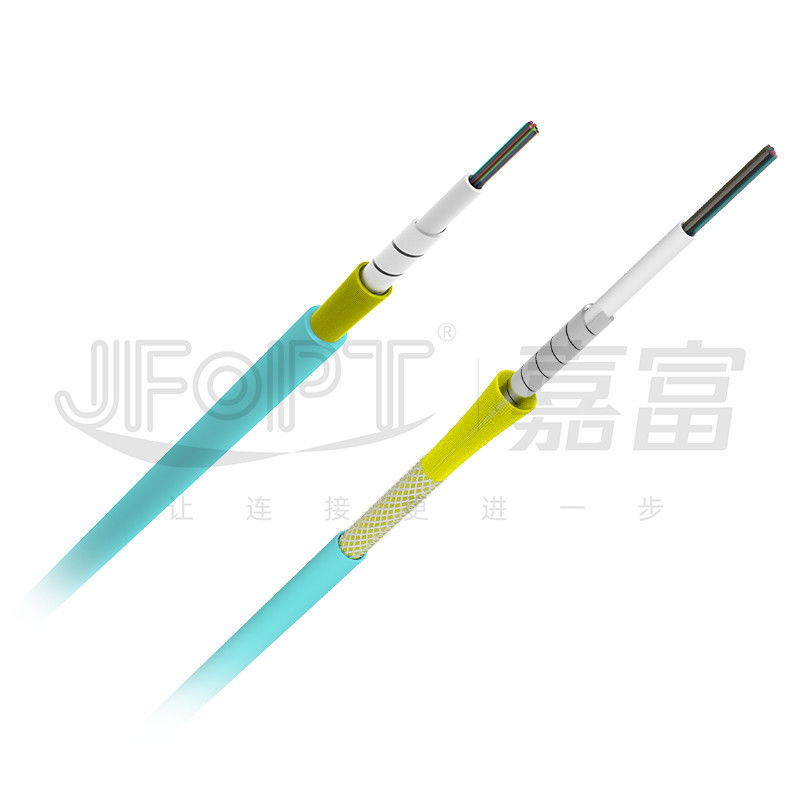

MPO zırhlı gövde kablosu, tek bir spiral zırh tabakası veya spiral zırh ve metal örgü kombinasyonu ile yapılandırılabilen zırhlı mini kablo kullanır.Normal bir mini gövde kablosunun özelliklerine ek olarak, zırhlı MPO ana hat kablosu, esnekliğini korurken, çekme ve basınç dayanımı da dahil olmak üzere kablonun mekanik performansını artırır.MPO ana hat kablosunda kullanılan çok modlu fiberler, mükemmel bükülme direncine sahiptir ve dar alanlarda bile sabit veri iletimi sağlar.JFOPT, özel ihtiyaçlarınızı karşılamak için çeşitli kablo uzunlukları ve türleri ile özelleştirilmiş hizmetler sunar.
* Özellikler
|
①Geliştirilmiş kablo sıkıştırma ve çekme mukavemeti için zırh tabakası sunar |
② Geliştirilmiş iletim stabilitesi için bükülmeye karşı duyarsız fiberler |
||||
|
|
|
||||
|
③Değiştirilebilir polarite MPO konektörleri sağlar |
④ Konnektör muhafazaları için birden fazla renk mevcuttur |
||||
|
|
|
||||
|
⑤ Hızlı ve kolay kurulum, çalışma süresini azaltır |
⑥ İletim performansını sağlamak için %100 fabrika sonlandırma ve test etme |
||||
|
|
|
||||
* Uygulamalar
1. Veri merkezi odası kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||

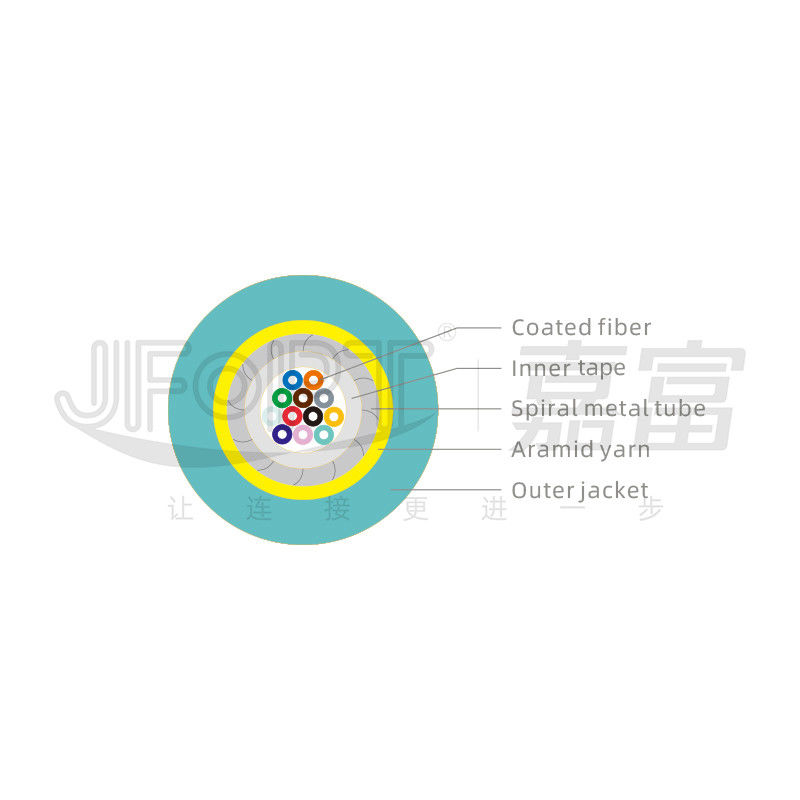

* Tek Zırhlı Tek Kılıflı Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf Tipi |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Elyaf Sayısı |
2~12 |
24 |
||
|
Zırh Malzemesi |
Paslanmaz çelik |
|||
|
Zırh Dış Çapı |
2,1~2,2 mm |
3,6~3,7 mm |
||
|
Zırh Kalınlığı |
0,25~0,28 mm |
0,25~0,28 mm |
||
|
Dış Kılıf Çapı |
3,0±0,1 mm |
4,5±0,1 mm |
||
|
Dış Kılıf Malzemesi |
İsteğe bağlı LSZH/TPU |
|||
|
Dış Kılıf Rengi |
Sarı/Turuncu/Kireç Yeşili/Melanj Menekşe/Özel |
|||
|
Çekme Dayanımı (Uzun Süreli) |
500N |
200N |
||
|
Çekme Dayanımı (Kısa Süreli) |
800N |
600N |
||
|
Ezilme Dayanımı (Uzun Süreli) |
800 N/cm |
200 N/cm |
||
|
Ezilme Dayanımı (Kısa Süreli) |
1200 N/cm |
600 N/cm |
||
|
Minimum Bükülme Yarıçapı (Dinamik) |
20D |
|||
|
Minimum Bükülme Yarıçapı (Statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın Derecelendirmesi |
Opsiyonel OFN/OFNR/OFNP |
|||
* Çift Zırhlı Çift Kılıflı Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf Tipi |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Elyaf Sayısı |
2~12 |
24 |
||
|
İç Kılıf Dış Çapı |
1,4±0,1 mm |
3,0±0,2 mm |
||
|
İç Kılıf Malzemesi |
LSZH |
|||
|
Zırh Malzemesi |
Paslanmaz çelik |
|||
|
Zırh Dış Çapı |
2,0±0,1 mm |
4,0±0,2 mm |
||
|
Zırh Kalınlığı |
0,25~0,28 mm |
0,4~0,43 mm |
||
|
Örgü Katmanı |
Paslanmaz çelik |
|||
|
Dış Kılıf Çapı |
3,0±0,1 mm |
6.0±0.3mm |
||
|
Dış Kılıf Malzemesi |
İsteğe bağlı LSZH/TPU |
|||
|
Dış Kılıf Rengi |
Sarı/Turuncu/Kireç Yeşili/Melanj Menekşe/Özel |
|||
|
Çekme Dayanımı (Uzun Süreli) |
150N |
600N |
||
|
Çekme Dayanımı (Kısa Süreli) |
300N |
1000N |
||
|
Basınç Dayanımı |
3000N/10cm |
|||
|
Minimum Bükülme Yarıçapı (Dinamik) |
60D |
|||
|
Minimum Bükülme Yarıçapı (Statik) |
30D |
|||
|
Çalışma sıcaklığı |
-40~80℃ |
|||
|
Depolama sıcaklığı |
-40~80℃ |
|||
|
Yangın Derecelendirmesi |
Opsiyonel OFN/OFNR/OFNP |
|||
*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
AA |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Önyükleme seçenekleri
|
MPO önyüklemesi |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme uzunluğu 33 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 17 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 33 mm |
3,8/4,0 |
|
|
|
|
Kare çizme |
2.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 17 mm |
3,8/4,0 |
|
|
|
|
Şerit Kablo önyüklemesi |
2,5*5,0 önyükleme uzunluğu 22 mm |
2,5*5,0 |
|
|
|
Çıplak Şerit fiber çizme |
Çıplak Şerit fiber çizme uzunluğu 19 mm |
Çıplak Şerit Elyaf |
|
|
|
Çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Profesyonel: JFOPT, 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmıştır.Profesyonel teknoloji ve eksiksiz birinci sınıf marka ekipman seti (SUMIX/JRG/OPTOTEST) ile yüksek kaliteli, yüksek performanslı MPO atlama telleri üretebilir. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammaddeden üretim süreçlerine kadar her aşamada, profesyonel kalite kontrol ve izleme ile sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi/geri dönüş kaybı testi/son yüz denetimi gerçekleştiriyoruz. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO jumper üretim standartlarını formüle edebilir ve kesinlikle uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansa sahip MPO jumper'ları sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün tavsiyesi, satış sonrası bakım vb. dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken nelere dikkat edilmelidir?
MPO jumper uzunluğu/kablo malzemesi/fiber tipi ve damar sayısı/konnektör erkek/dişi/uç kaybı standardı/renk/etiket ve diğer özelleştirilmiş gereksinimler.
2. MPO jumper'ımız kararlı parametreleri nasıl sağlar?
JFOPT'nin MPO jumper'ı, 3D girişim testini %100 geçti ve kararlı parametreler sağlamak için ekleme geri dönüş kaybı testini %100 geçti.
3. Kurşun süremiz?
Hızlı sevkiyatınızı tam olarak garanti edebilen ayda 30000'den fazla MPO konektörü üretebiliriz.
4. Başka hangi MPO türevi ürünleri yapıyoruz?
MPO devre kesici/MPO zayıflatıcı/MPO erkek-dişi geçiş konnektörü/MT jumper kablosu gibi MPO ile ilgili ürünler de üretebiliriz.
