Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO - MPO 48F OM4 LSZH Melanj menekşe 0,5 m Dallanma Pullingeye
Bize Ulaşın

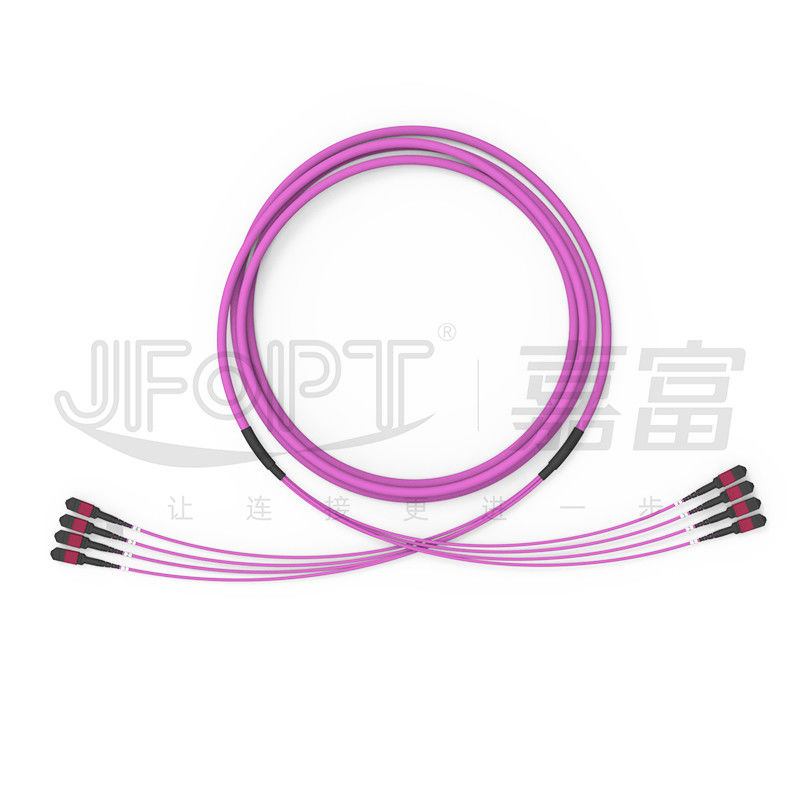

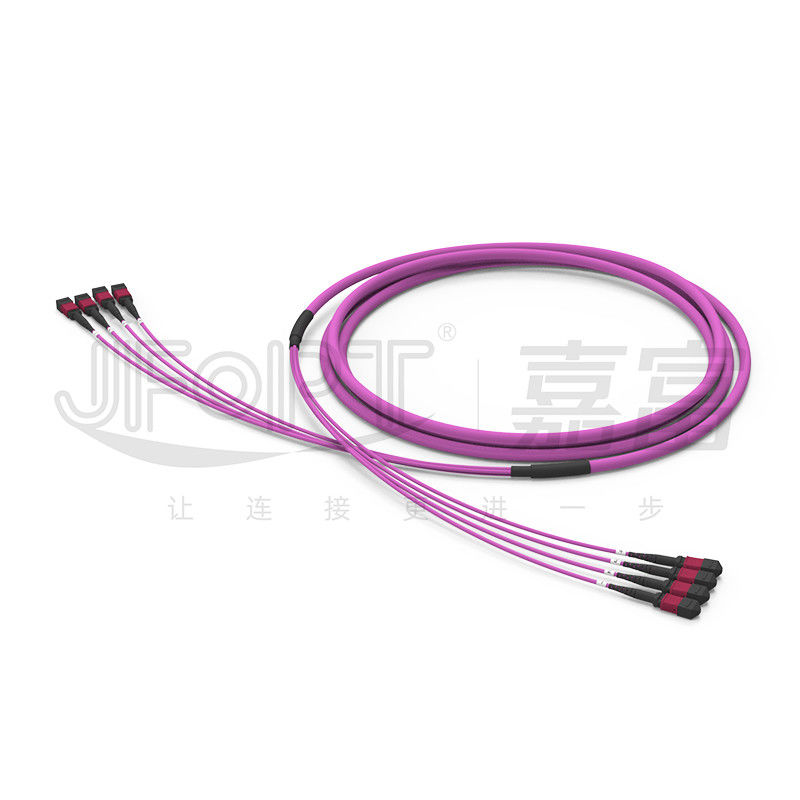

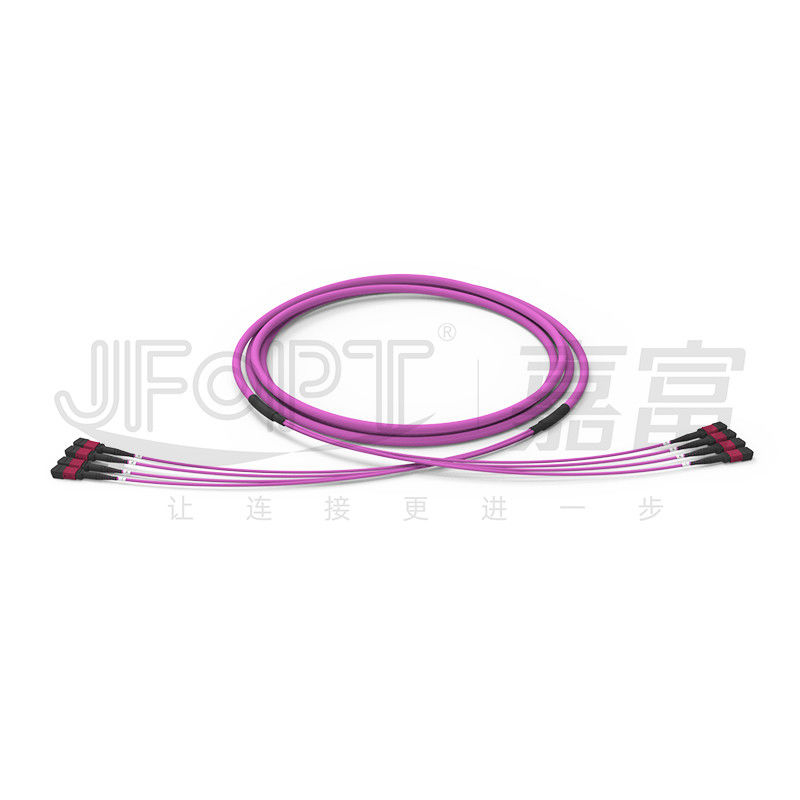

MPO Gövde Kablosu 48 Damar 4 - Birim Omurga Jumper OM4 Menekşe Mor 0.5m Dallı Çekme Gözlü
MPO 48 çekirdekli 4 üniteli OM4 omurga fiber jumper, her uçta 12 fiber bulunan 4 MPO konektöre sahiptir.Her uçta, fileli çekme gözü kiti ile sarılmış 4 sonlandırılmış dal bulunur.Çekme halkası kitinin ağının ucu omurga atlama teline sabitlenir ve çekiş uygulandığında, ağ sıkılır, çekme kuvvetini sürtünme yoluyla omurga atlama telinin dış kılıfına dağıtır ve hasar olasılığını azaltır. şube yapısı.JFOPT OM4 omurga jumper'ları çeşitli renklerde mevcuttur ve aynı zamanda konektör renklerine uyacak şekilde özelleştirilebilir, birleşik ve estetik açıdan hoş bir görünüm sağlar.
* Özellikler
|
① Yüksek kaliteli, bükülmeye duyarlı olmayan OM4 fiber çekirdekler kullanır |
②40/100G uygulamalarında iç mekan bağlantıları için uygundur |
||||
|
|
|
||||
|
③ Bir çekme gözü kiti içerir |
④ Daha kararlı kuvvet iletimi sağlayan dal yapısı yok |
||||
|
|
|
||||
* Uygulamalar
1. Veri merkezi odası kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablolu TV şebekeleri, telekomünikasyon şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
*Kablo Parametreleri
|
Öğe |
Parametre |
||||||
|
Elyaf Tipi |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Elyaf Sayısı |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Birim sayısı |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
24 çekirdek / birim |
|
Merkezi Güç Üyesi |
/ |
/ |
CTP |
||||
|
Alt Kablo Ünitesi Dış Çapı |
3,0 mm |
||||||
|
Alt Kablo Ünitesi Kılıf Malzemesi |
PVC / LSZH |
||||||
|
Alt Kablo Ünitesi Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Alt Kablo Ünitesi Güç Elemanı |
Aramid iplik |
||||||
|
Dış Ceket Çapı |
9,5 mm |
9,5 mm |
11,5 mm |
13,5 mm |
17.0mm |
||
|
Dış Kılıf Malzemesi |
PVC / LSZH |
||||||
|
Dış Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Çekme Dayanımı (Uzun Süreli) |
300N |
200N |
400N |
800N |
1600N |
||
|
Çekme Dayanımı (Kısa Süreli) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Ezilme Dayanımı (Uzun Süreli) |
300N/10cm |
||||||
|
Ezilme Dayanımı (Kısa Süreli) |
1000N/10cm |
||||||
|
Minimum Bükülme Yarıçapı (Dinamik) |
20D |
||||||
|
Minimum Bükülme Yarıçapı (Statik) |
10D |
||||||
|
Çalışma sıcaklığı |
-20~60°C |
||||||
|
Depolama sıcaklığı |
-20~60°C |
||||||
|
Yangın Derecelendirmesi |
OFN / OFNR / OFNP |
||||||
*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
AA |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Önyükleme seçenekleri
|
MPO önyüklemesi |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme uzunluğu 33 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 17 mm |
3,0/3,2 |
|
|
|
|
Kare çizme |
3.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
Çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Profesyonel: JFOPT, 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmıştır.Profesyonel teknoloji ve eksiksiz birinci sınıf marka ekipman seti (SUMIX/JRG/OPTOTEST) ile yüksek kaliteli, yüksek performanslı MPO atlama telleri üretebilir. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammaddeden üretim süreçlerine kadar her aşamada, profesyonel kalite kontrol ve izleme ile sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi/geri dönüş kaybı testi/son yüz denetimi gerçekleştiriyoruz. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO jumper üretim standartlarını formüle edebilir ve kesinlikle uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansa sahip MPO jumper'ları sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün tavsiyesi, satış sonrası bakım vb. dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken nelere dikkat edilmelidir?
MPO jumper uzunluğu/kablo malzemesi/fiber tipi ve damar sayısı/konnektör erkek/dişi/uç kaybı standardı/renk/etiket ve diğer özelleştirilmiş gereksinimler.
2. MPO jumper'ımız kararlı parametreleri nasıl sağlar?
JFOPT'nin MPO jumper'ı, 3D girişim testini %100 geçti ve kararlı parametreler sağlamak için ekleme geri dönüş kaybı testini %100 geçti.
3. Kurşun süremiz?
Hızlı sevkiyatınızı tam olarak garanti edebilen ayda 30000'den fazla MPO konektörü üretebiliriz.
4. Başka hangi MPO türevi ürünleri yapıyoruz?
MPO devre kesici/MPO zayıflatıcı/MPO erkek-dişi geçiş konnektörü/MT jumper kablosu gibi MPO ile ilgili ürünler de üretebiliriz.
