Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO - MPO 8/12/16/24/36/48F OD 2.0mm-5.0mm PVC OFNP
Bize Ulaşın

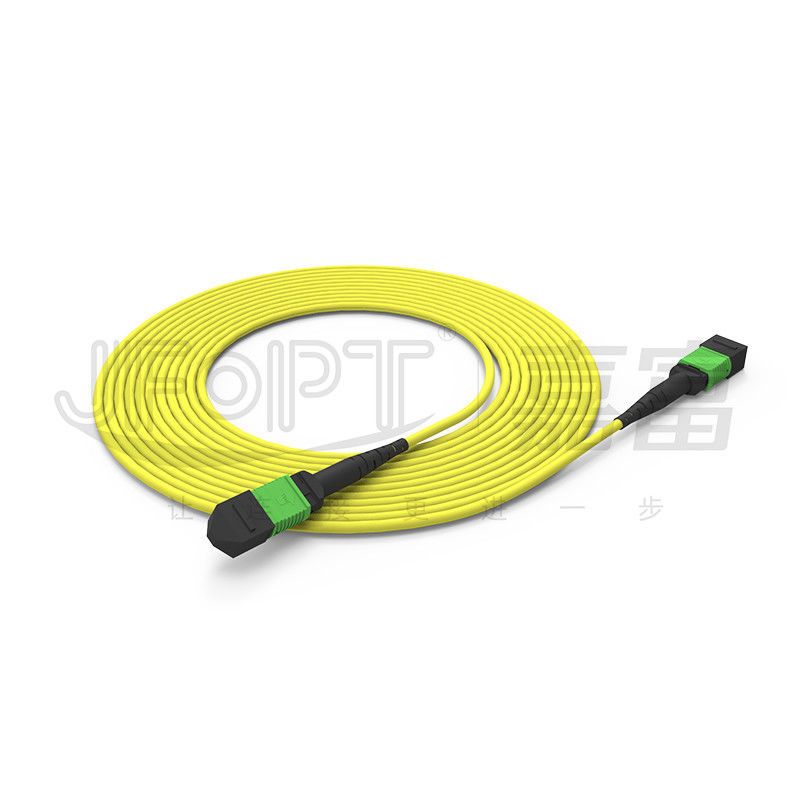

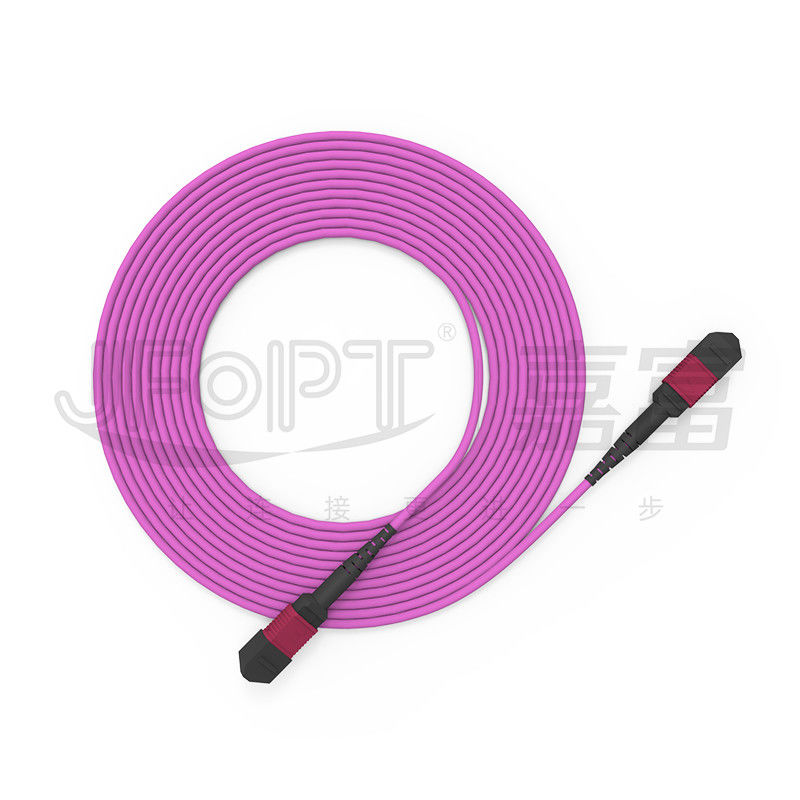

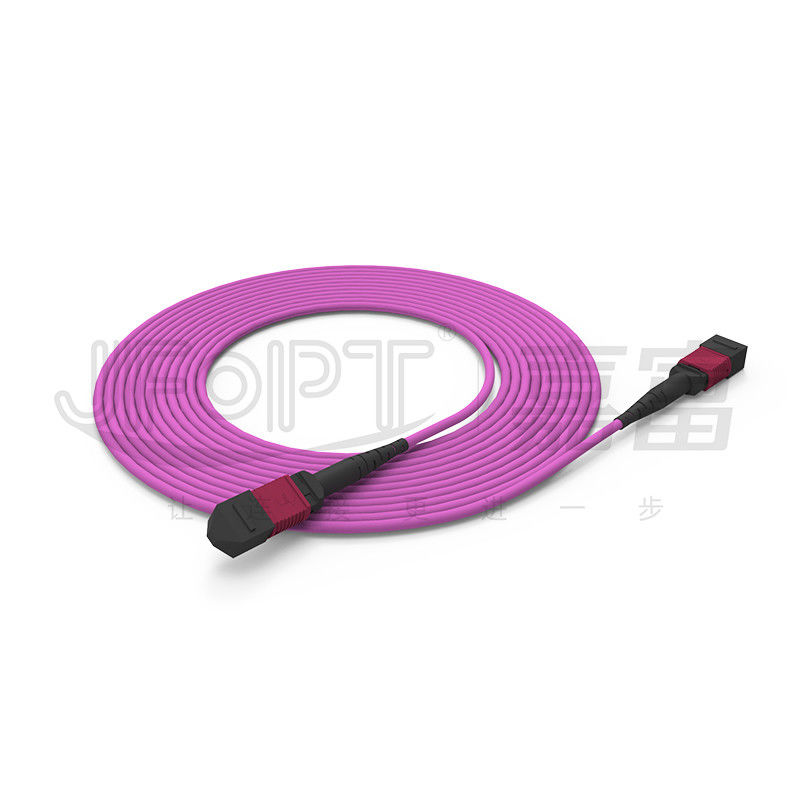

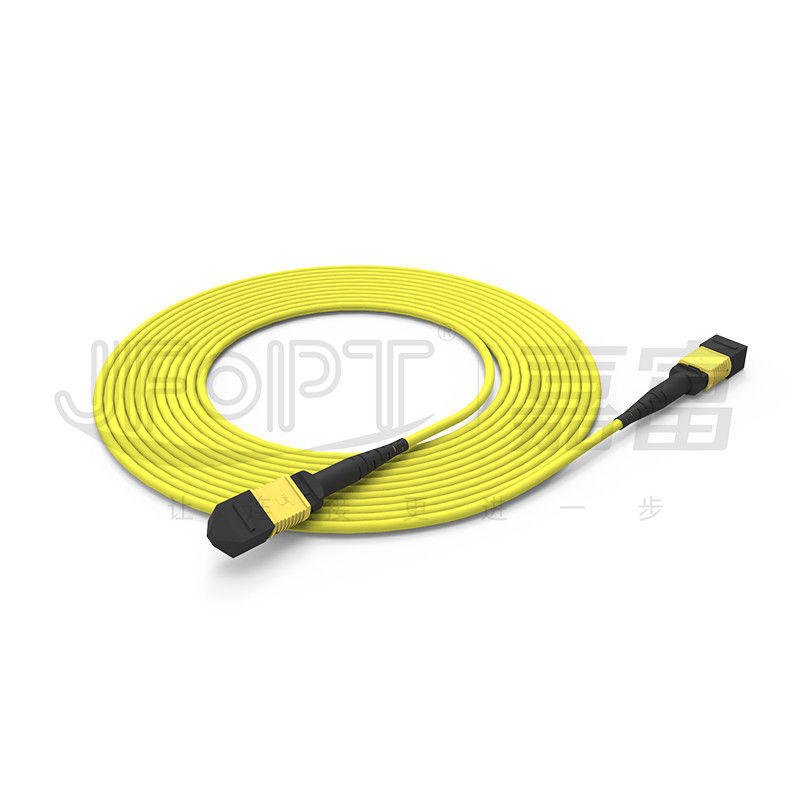

OFNP Alev Geciktirici MPO Gövde Kablosu 8 Damarlı/12 Damarlı/16 Damarlı/24 Damarlı/36 Damarlı/48 Damarlı Dış Çap 2.0mm-5.0mm PVC
JFOPT, çeşitli çekirdek sayılarına sahip MPO konektörlerinin üretiminde geniş deneyime sahiptir.Tek kafalı MPO işlemi, 48 çekirdeğe kadar barındırabilir ve çok tüplü kablo yapılarını da kullanabiliriz.Veri merkezlerinin yangından korunma gereksinimlerini karşılamak için OFNP (Optik Fiber İletken Olmayan Plenum) dereceli PVC kablolar sunuyoruz.Sinyal iletim gereksinimlerine bağlı olarak, farklı tek modlu ve çok modlu fiber çekirdek türleri seçebilirsiniz.JFOPT, fiber optikler için Corning ve Yangtze Optical Fiber (YOFC) ve aramid ipliği için Dupont gibi saygın markaları kullanarak güvenilir ve istikrarlı ürün kalitesi sağlar.JFOPT tarafından üretilen tüm MPO ve MTP ürünleri, tutarlı ürün kalitesini sağlamak için 3D testi, uç yüz denetimi, ekleme kaybı testi, polarite testi ve görsel inceleme dahil olmak üzere kapsamlı testlere tabi tutulur.
* Özellikler
|
① OFNP alev geciktirici derecelendirme |
②Kararlı iletim sağlamak için Corning ve YOFC'den yüksek kaliteli fiber çekirdekler kullanır |
||||
|
|
|
||||
|
③ Testte %100 geçme oranı |
④ Konnektör kaybı ve düşük kayıp seçenekleri mevcuttur |
||||
|
|
|
||||
* Uygulamalar
1. Veri merkezi odası kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
*Optik kablo parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf türü |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
lif sayısı |
İsteğe bağlı 8/12/16/24 |
|||
|
Takviye elemanı |
Aramid iplik |
|||
|
Dış kılıf malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış kılıf çapı |
3,0 mm |
|||
|
Dış kılıf rengi |
Sarı/Turuncu/Yeşil/Erik Moru/Özelleştirilmiş |
|||
|
Maks.Çekme Dayanımı (uzun süreli) |
80N |
|||
|
Maks.Çekme Dayanımı (kısa süreli) |
150N |
|||
|
Maks.ezilme direnci (uzun süreli) |
100 N/cm |
|||
|
Maks.ezilme direnci (kısa süreli) |
500N/sm |
|||
|
Minimum bükülme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükülme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
alev geciktirici |
Opsiyonel OFN/OFNR/OFNP |
|||

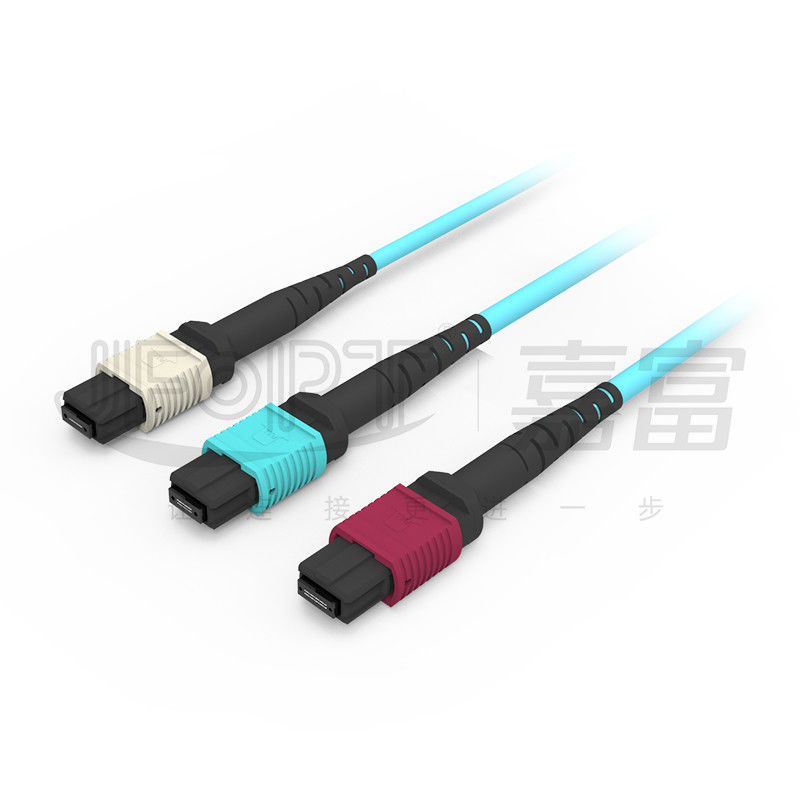

*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
AA |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Önyükleme seçenekleri
|
MPO önyüklemesi |
||||
|
Tip |
Şartname |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme uzunluğu 33 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 17 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 33 mm |
3,8/4,0 |
|
|
|
|
Kare çizme |
2.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
3.0 önyükleme uzunluğu 25 mm |
3,0/3,2 |
|
|
|
|
4.0 önyükleme uzunluğu 17 mm |
3,8/4,0 |
|
|
|
|
Şerit Kablo önyüklemesi |
2,5*5,0 önyükleme uzunluğu 22 mm |
2,5*5,0 |
|
|
|
Çıplak Şerit fiber çizme |
Çıplak Şerit fiber çizme uzunluğu 19 mm |
Çıplak Şerit Elyaf |
|
|
|
Çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
||||
|
24F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Profesyonel: JFOPT, 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmıştır.Profesyonel teknoloji ve eksiksiz birinci sınıf marka ekipman seti (SUMIX/JRG/OPTOTEST) ile yüksek kaliteli, yüksek performanslı MPO atlama telleri üretebilir. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammaddeden üretim süreçlerine kadar her aşamada, profesyonel kalite kontrol ve izleme ile sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi/geri dönüş kaybı testi/son yüz denetimi gerçekleştiriyoruz. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO jumper üretim standartlarını formüle edebilir ve kesinlikle uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliğe odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansa sahip MPO jumper'ları sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün tavsiyesi, satış sonrası bakım vb. dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken nelere dikkat edilmelidir?
MPO jumper uzunluğu/kablo malzemesi/fiber tipi ve damar sayısı/konnektör erkek/dişi/uç kaybı standardı/renk/etiket ve diğer özelleştirilmiş gereksinimler.
2. MPO jumper'ımız kararlı parametreleri nasıl sağlar?
JFOPT'nin MPO jumper'ı, 3D girişim testini %100 geçti ve kararlı parametreler sağlamak için ekleme geri dönüş kaybı testini %100 geçti.
3. Kurşun süremiz?
Hızlı sevkiyatınızı tam olarak garanti edebilen ayda 30000'den fazla MPO konektörü üretebiliriz.
4. Başka hangi MPO türevi ürünleri yapıyoruz?
MPO devre kesici/MPO zayıflatıcı/MPO erkek-dişi geçiş konnektörü/MT jumper kablosu gibi MPO ile ilgili ürünler de üretebiliriz.
