Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product: CE/UL/ROHS/REACH Company: ISO9001/ISO14001
Model numarası:
JFOC-GJDFJV/GJDFJH/GJDFJU
Bize Ulaşın

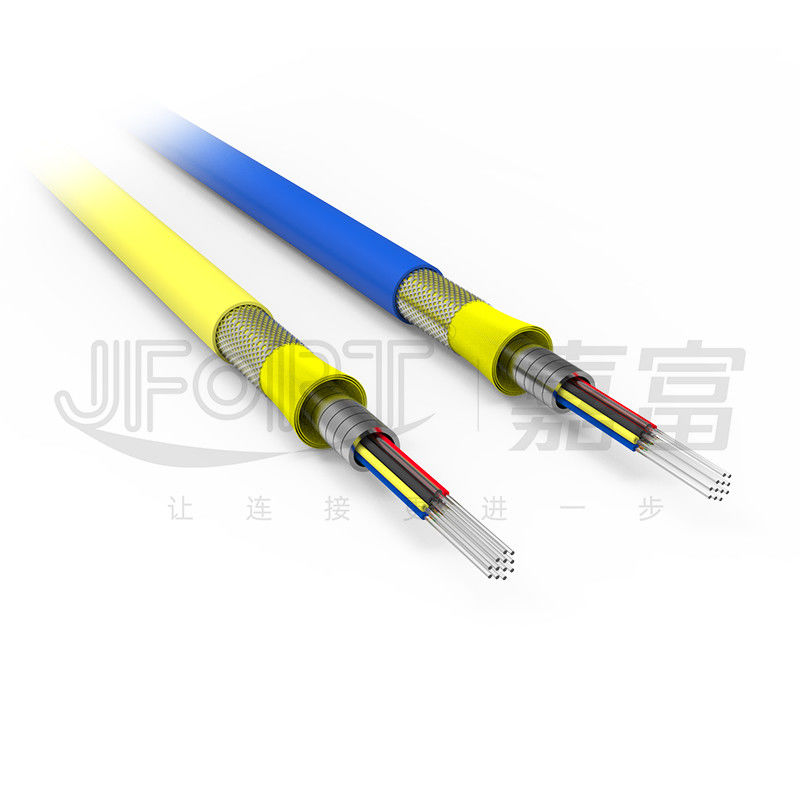

Çift Zırhlı Breakout Fiber Optik Kablo 0.6mm Alt Kablo / Zırhlı Yapıya Sahip Kompakt Boyut/ Önceden Sonlandırılabilir
Koparma Kablosu (İç 0,6 mm Çift Zırhlı Kılıf), iletim ortamı olarak 0,6 mm sıkı tamponlu bir fiberden oluşur.Elyaf çekirdek, paslanmaz çelik bir zırh tüpüyle sarılır, ardından bir aramid tabakası ve ardından bir dış paslanmaz çelik örgü tabakası gelir.Kablo son olarak PVC/LSZH/TPU kılıf ile ekstrüde edilir.Fiber optik ağlarda, veri merkezlerinde, haberleşme odalarında ve diğer dallanma bağlantılarının gerekli olduğu yerlerde birden fazla bağlantı hattını dallandırmak için kullanılır.
* Ürün Özellikleri
|
① Daha küçük bir dış çapa sahip genel zırh yapısı |
②Sıkıştırma direnci, kemirgen koruması ve burulma direnci için çift katmanlı zırh |
|
|
|
|
③ Kaliteyi sağlamak için paslanmaz çelik zırh ve yeni malzeme ceketi |
④Tek borulu çok çekirdekli yapı, kurulum alanından tasarruf sağlar |
|
|
|
* Uygulamalar
1.Veri merkezleri.
2.Optik haberleşme sistemleri.
3. İletişim ekipmanının ara bağlantısı.

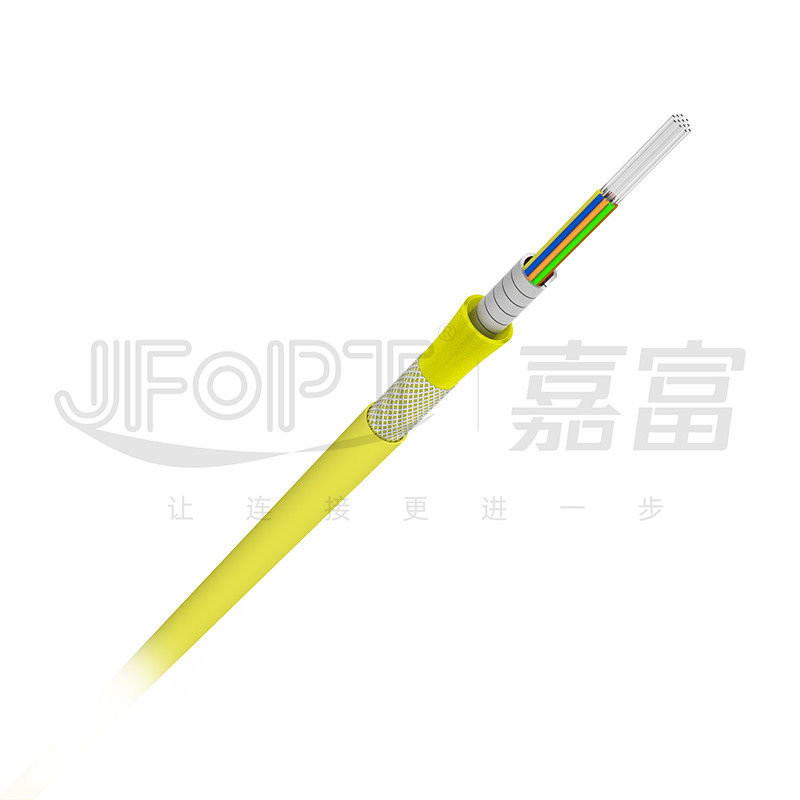

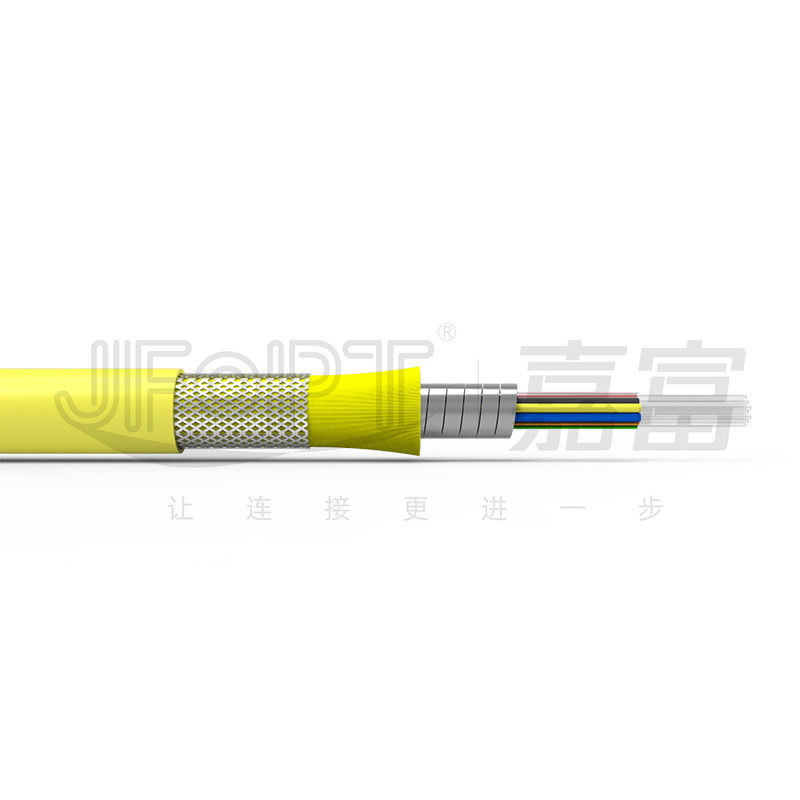

*Yapı Sunumu
* Kablo Parametreleri
|
Öğeler |
parametreler |
||||||
|
Elyaf Sayısı |
2 |
4 |
6 |
8 |
12 |
||
|
Sıkı Tampon |
Çap |
0,6±0,1 mm |
|||||
|
Malzeme |
PVC |
||||||
|
Spiral metal boru |
İç çap |
1,35±0,05 mm |
1,8±0,1 mm |
2,15±0,1 mm |
3,1±0,1 mm |
||
|
Dış çap |
1,85±0,05 mm |
2,35±0,1 mm |
2,75±0,1 mm |
3,9±0,1 mm |
|||
|
Açıklık |
0,15±0,05 mm |
0,3±0,05 mm |
0,3±0,1 mm |
||||
|
Malzeme |
SUS204 |
||||||
|
paslanmaz çelik örgü |
Malzeme |
SUS304 |
|||||
|
Dış Ceket |
Çap |
3,0±0,1 mm |
4.0±0.1mm |
4,5±0,1 mm |
4,5±0,2 mm |
6.0±0.3mm |
|
|
Malzeme |
PVC/LSZH/TPU |
||||||
|
Renk |
SM için Mavi, MM için Gri veya özelleştirilmiş |
||||||
* Mekanik performans
|
Öğeler |
parametreler |
||||||
|
Elyaf Sayısı |
2 |
4 |
6 |
8 |
12 |
||
|
Kablo Ağırlığı/kg/km |
15 |
24 |
30 |
30 |
45 |
||
|
Çekme Dayanımı (Uzun Süreli)/N |
100 |
300 |
300 |
400 |
600 |
||
|
Çekme Dayanımı (Kısa Süreli)/N |
200 |
500 |
600 |
800 |
800 |
||
|
Ezilme Direnci /N/10cm |
3000 |
||||||
|
dak.Bükülme Yarıçapı (Dinamik)/mm |
60D |
||||||
|
Min.Bükme Yarıçapı (Statik)/mm |
30D |
||||||
|
Çalışma Sıcaklığı/℃ |
PVC kılıf -20 ~ +70 PVC LSZH ve TPU kılıf -40 ~ +80 |
||||||
|
Mağaza Sıcaklığı/℃ |
-40 ~ +80 |
||||||
* Elyaf Parametreleri
|
Tek mod |
|||||||
|
Öğeler |
Birim |
G.652D |
G.657A1 |
G.657A2 |
|||
|
Mod Alan Çapı |
1310nm |
mikron |
9,1±0,4 |
8,8±0,4 |
8,8±0,4 |
||
|
1550nm |
mikron |
10,4±0,5 |
9,8±0,5 |
9,8±0,5 |
|||
|
Kaplama Çapı |
mikron |
125±1.0 |
125±0,7 |
125±0,7 |
|||
|
Dairesel Olmayan Kaplama |
% |
≤1.0 |
≤0,7 |
≤0,7 |
|||
|
Çekirdek Kaplama Eşmerkezlilik Hatası |
mikron |
≤0,6 |
≤0,5 |
≤0,5 |
|||
|
Kaplama Çapı |
mikron |
245±7.0 |
245±5.0 |
245±5.0 |
|||
|
Dairesel Olmayan Kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
|||
|
Kaplama-Kaplama Eşmerkezlilik Hatası |
mikron |
≤12.0 |
≤12.0 |
≤12.0 |
|||
|
Kablo Kesme Dalga Boyu |
deniz mili |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
|||
|
Zayıflama Katsayısı |
1310nm |
dB/km |
≤0,40 |
≤0,35 |
≤0,35 |
||
|
1550nm |
dB/km |
≤0,30 |
≤0,21 |
≤0,21 |
|||
|
çoklu mod |
|||||||
|
Öğeler |
Birim |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
|
|
Çekirdek Çapı |
mikron |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
|
|
Kaplama Çapı |
mikron |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
|
|
Çekirdek Eşmerkezlilik Hatası |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
|
|
Dairesel Olmayan Kaplama |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Çekirdek Kaplama Eşmerkezlilik Hatası |
mikron |
≤1,5 |
≤1,5 |
≤1.0 |
≤1.0 |
≤1.0 |
|
|
Kaplama Çapı |
mikron |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
245±7.0 |
|
|
Dairesel Olmayan Kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
|
|
Kaplama-Kaplama Eşmerkezlilik Hatası |
mikron |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
|
|
OFL Bant Genişliği |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
|
|
Zayıflama Katsayısı |
850nm |
dB/km |
≤3.0 |
≤2,5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
1300nm |
dB/km |
≤1.0 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
|
*Ürün paketleme
|
|
|
|
Davul üzerinde paketlenmiş |
Tambur mühürlü |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, farklı çevre ve gereksinim ihtiyaçlarını karşılayan yüksek kaliteli kablolar üretmek için profesyonel bir Ar-Ge ekibine, üretim teknolojisine ve ekipmanına sahiptir. |
|
||||
|
Üretim kapasitesi: JFOPT, büyük ölçekli zırhlı kablo siparişlerinin zamanında teslim edilmesini sağlayan 40 adet dahili zırhlı kablo üretim makinesine sahiptir.Profesyonel üretim hatları ve ekipmanlarıyla, müşteri taleplerini karşılamak için büyük miktarda kabloyu verimli bir şekilde üretebiliriz. |
|
||||
|
Kalite kontrol: JFOPT sıkı kalite kontrol önlemleri uygular.Hammadde ve gelen denetimlere ek olarak üretim süreci, sıkı tamponlama, spiral zırhlama ve dış kaplama gibi çeşitli bileşenler için otomatik kalite test sistemlerini içerir.Tüm üretim test ekipmanlarının bakımı düzenli olarak yapılmaktadır.Yılların teknik uzmanlığı ve olgun zırhlı atlama teli üretim süreçleriyle, zırhlı kablolardaki neredeyse tüm anormallikleri ortadan kaldırabilirler. |
|
||||
|
Standart Geliştirme: JFOPT, farklı çevre ve gereksinim ihtiyaçlarını karşılamak için özelleştirilmiş kablolar sağlayabilen ve müşteri memnuniyetini sağlayan profesyonel ve deneyimli bir Ar-Ge ekibine sahiptir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve müşterilerin farklı ihtiyaçlarını karşılamak için farklı yapılara, boyutlara, damar sayılarına ve renklere sahip zırhlı kablo ürünleri tasarlar. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. Optik kablo satın alırken nelere dikkat edilmelidir?
Optik kablonun modelini, rengini, dış çapını, malzemesini, yangına dayanıklılığını ve mekanik performansını göz önünde bulundurmak önemlidir.
2. Renk ve baskı özelleştirmesini kabul ediyor musunuz?
Evet, sağladığınız örneklere göre rengi ve baskıyı özelleştirebiliriz.
3. Ne tür optik kablolar üretebilirsiniz?
Yama kabloları, mini kablolar, şerit kablolar, ADSS, GYTA, GYTS, GYXTW ve daha fazlası dahil olmak üzere çeşitli iç ve dış mekan optik kabloları üretebiliriz.
4. Optik kablolarınız için minimum sipariş miktarı nedir?
Normal optik kablolar için minimum sipariş miktarı 1 kilometredir.Özel optik kablolar için lütfen daha fazla bilgi için satış ekibimizle iletişime geçin.
5. Teslimat süreniz nedir?
Tipik olarak, normal optik kabloların teslim süresi 3 iş günüdür.
