Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product: CE / UL / ROHS / REACH Company: ISO9001/ISO14001
Model numarası:
JFOC-GJBSFJV/GJBSFJH/GJBSFJU
Bize Ulaşın

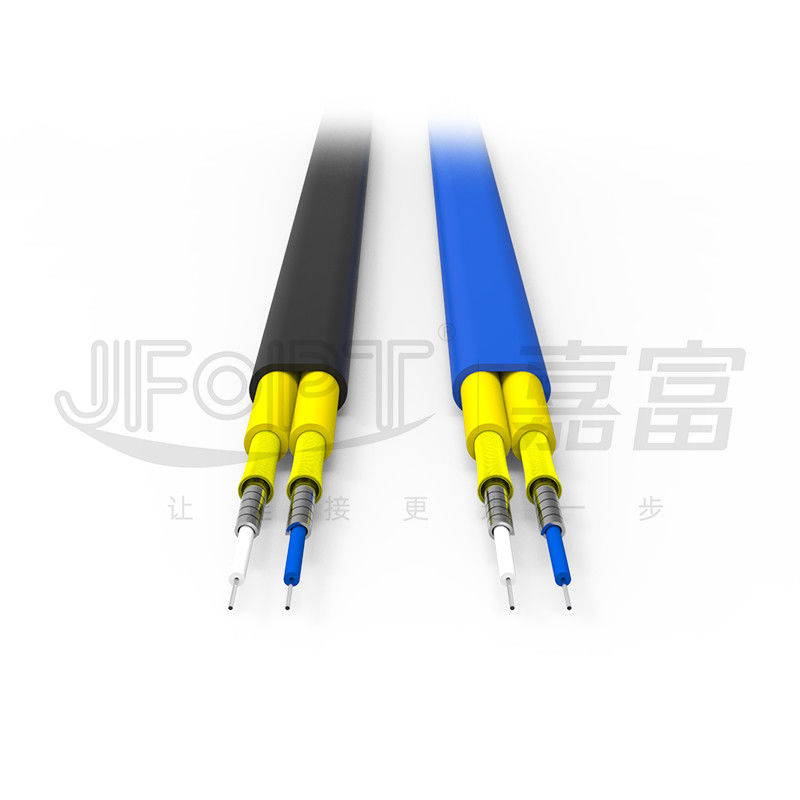

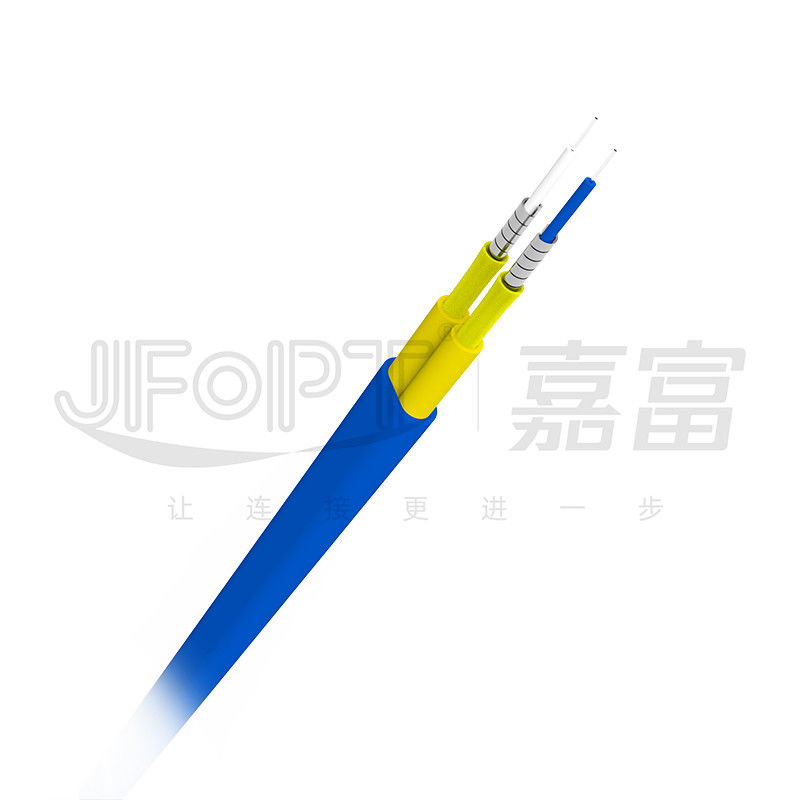

Spiral Tüplü Zırhlı Zırhlı Çift Çekirdekli Yassı Kablo 3.0mm Alt Kablo/ Yüksek Çekme Mukavemeti Uzun Ömür
Dubleks düz kablo (3.0 tek zırhlı kablo), 3,0 mm dış çaplı tek damarlı tek zırhlı optik kablo kullanır (iletim ortamı olarak 0,9 mm sıkı tamponlu fiber, fiber çekirdek harici olarak paslanmaz çelik bir zırhla sarılır ve bir aramid ipliği, alt kablo birimi olarak güç arttırıcı birim olarak kullanılır ve dış kılıf olarak bir düz PVC/LSZH/TPU malzeme tabakası ile ekstrüde edilir.
* Ürün Özellikleri
|
① İki adet 3,0 mm'lik alt kablo, çekme ve aşınma direncini artırmak için koruyucu bir kılıfla kaplanmıştır |
②Hareketli mekanik yapılar arasındaki iletişim iletimi için kullanılabilir |
|
|
|
|
③Uzun mesafeli çekiş için çekme gözü kiti ile eklenebilir |
④Alt kablonun her bir damarı, koruma için ayrı ayrı zırhlıdır |
|
|
|
* Uygulamalar
1. Bina içi yapısal kablolama
2. Optik haberleşme sistemleri
3.Veri merkezleri

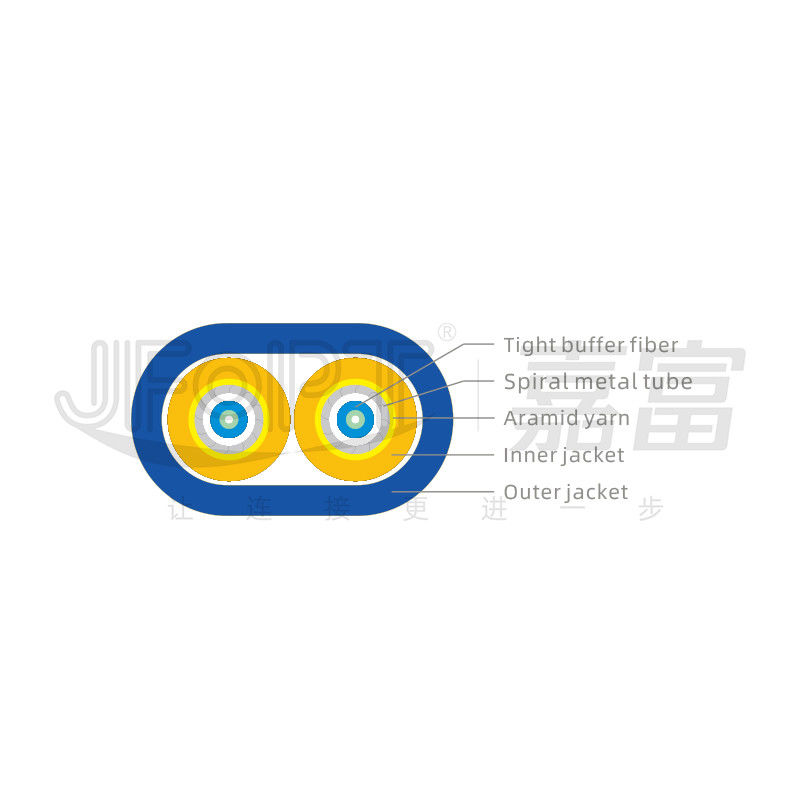

*Yapı Sunumu
* Kablo Parametreleri
|
Öğeler |
Özellikler |
|||||||
|
Elyaf Sayısı |
2 |
|||||||
|
Alt kablo |
sıkı arabelleğe alınmış |
Boyut |
0,85±0,05 mm |
|||||
|
Malzeme |
PVC/LSZH |
|||||||
|
Renk |
Beyaz/Sarı(SM) Mavi/Turuncu(MM) |
|||||||
|
Zırhlı tüp |
Boyut |
1,65±0,1 mm |
||||||
|
Malzeme |
SUS304 |
|||||||
|
Güç üyesi |
Aramid İplik |
|||||||
|
Ceket |
Boyut |
3,0±0,1 mm |
||||||
|
Malzeme |
PVC/LSZH |
|||||||
|
Renk |
Sarı(SM)/Turuncu(MM) veya özelleştirilmiş |
|||||||
|
Alt kablo tanımlama |
1# - 2# |
|||||||
|
Dış Ceket |
Boyut |
(4,0*7,0)±0,2 mm |
||||||
|
Malzeme |
PVC/LSZH/TPU |
|||||||
|
Renk |
siyah veya özelleştirilmiş |
|||||||
* Mekanik performans
|
Öğeler |
Özellikler |
|||||||
|
Elyaf Sayısı |
2 |
|||||||
|
Gerilim(Uzun Süreli)/ N |
400 |
|||||||
|
Gerilim(Kısa Süreli)/ N |
600 |
|||||||
|
Ezilme/N/100mm |
3000 |
|||||||
|
dak.Bükülme Yarıçapı(Dinamik)/mm |
60D |
|||||||
|
dak.Bükülme Yarıçapı(Statik)/mm |
30D |
|||||||
|
Çalışma Sıcaklığı/℃ |
-20~+70 (PVC)/-40~+80 (LSZH/TPU) |
|||||||
|
Depolama Sıcaklığı/℃ |
-40~+80 |
|||||||
* Elyaf Parametreleri
|
Tek mod |
||||||||
|
Öğeler |
Birim |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Mod Alan Çapı |
1310nm |
mikron |
9,1±0,4 |
8,8±0,4 |
8,8±0,4 |
|||
|
1550nm |
mikron |
10,4±0,5 |
9,8±0,5 |
9,8±0,5 |
||||
|
Kaplama Çapı |
mikron |
125±1 |
125±0,7 |
125±0,7 |
||||
|
Dairesel Olmayan Kaplama |
% |
≤1 |
≤0,7 |
≤0,7 |
||||
|
Çekirdek Kaplama Eşmerkezlilik Hatası |
mikron |
≤0,6 |
≤0,5 |
≤0,5 |
||||
|
Kaplama Çapı |
mikron |
245±7 |
245±5 |
245±5 |
||||
|
Dairesel Olmayan Kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
Kaplama-Kaplama Eşmerkezlilik Hatası |
mikron |
≤12.0 |
≤12.0 |
≤12.0 |
||||
|
Kablo Kesme Dalga Boyu |
deniz mili |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
zayıflama |
1310nm |
dB/km |
≤0,34 |
≤0,35 |
≤0,35 |
|||
|
1550nm |
dB/km |
≤0,2 |
≤0,21 |
≤0,21 |
||||
|
çoklu mod |
||||||||
|
Öğeler |
birim |
62,5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Çekirdek Çapı |
mikron |
62,5±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
50±2,5 |
||
|
Kaplama Çapı |
mikron |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Çekirdek Döngüsel Olmama |
% |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
≤5.0 |
||
|
Dairesel Olmayan Kaplama |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Çekirdek Kaplama Eşmerkezlilik Hatası |
mikron |
≤1,5 |
≤1,5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Kaplama Çapı |
mikron |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Dairesel Olmayan Kaplama |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Kaplama-Kaplama Eşmerkezlilik Hatası |
mikron |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
OFL Bant Genişliği |
850nm |
MHz·km |
≥160 |
≥500 |
≥700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥500 |
≥500 |
≥500 |
≥500 |
≥500 |
||
|
Zayıflama Katsayısı |
850nm |
dB/km |
≤3.0 |
≤2,5 |
≤2.3 |
≤2.3 |
≤2.3 |
|
|
1300nm |
dB/km |
≤1.0 |
≤0,7 |
≤0,6 |
≤0,6 |
≤0,6 |
||
*Ürün paketleme
|
|
|
|
Davul üzerinde paketlenmiş |
Tambur mühürlü |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, farklı çevre ve gereksinim ihtiyaçlarını karşılayan yüksek kaliteli kablolar üretmek için profesyonel bir Ar-Ge ekibine, üretim teknolojisine ve ekipmanına sahiptir. |
|
||||
|
Üretim kapasitesi: JFOPT, büyük ölçekli zırhlı kablo siparişlerinin zamanında teslim edilmesini sağlayan 40 adet dahili zırhlı kablo üretim makinesine sahiptir.Profesyonel üretim hatları ve ekipmanlarıyla, müşteri taleplerini karşılamak için büyük miktarda kabloyu verimli bir şekilde üretebilirler. |
|
||||
|
Kalite kontrol: JFOPT sıkı kalite kontrol önlemleri uygular.Malzeme giriş denetimlerine ek olarak üretim süreci, sıkı tamponlama, spiral zırhlama ve dış kaplama gibi çeşitli bileşenler için otomatik kalite test sistemlerini içerir.Tüm üretim test ekipmanlarının bakımı düzenli olarak yapılmaktadır.Yılların teknik uzmanlığı ve olgun zırhlı atlama teli üretim süreçleriyle, zırhlı kablolardaki neredeyse tüm anormallikleri ortadan kaldırabilirler. |
|
||||
|
Standart Geliştirme: JFOPT, farklı çevre ve gereksinim ihtiyaçlarını karşılamak için uyarlanmış kablolar sağlayabilen ve müşteri memnuniyetini sağlayan profesyonel ve deneyimli bir Ar-Ge ekibine sahiptir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve müşterilerin farklı ihtiyaçlarını karşılamak için farklı yapılara, boyutlara, damar sayılarına ve renklere sahip zırhlı kablo ürünleri tasarlar. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. Optik kablo satın alırken nelere dikkat edilmelidir?
Optik kablonun modelini, rengini, dış çapını, malzemesini, yangına dayanıklılığını ve mekanik performansını göz önünde bulundurmak önemlidir.
2. Renk ve baskı özelleştirmesini kabul ediyor musunuz?
Evet, sağladığınız örneklere göre rengi ve baskıyı özelleştirebiliriz.
3. Ne tür optik kablolar üretebilirsiniz?
Yama kabloları, mini kablolar, şerit kablolar, ADSS, GYTA, GYTS, GYXTW ve daha fazlası dahil olmak üzere çeşitli iç ve dış mekan optik kabloları üretebiliriz.
4. Optik kablolarınız için minimum sipariş miktarı nedir?
Normal optik kablolar için minimum sipariş miktarı 1 kilometredir.Özel optik kablolar için lütfen daha fazla bilgi için satış ekibimizle iletişime geçin.
5. Teslimat süreniz nedir?
Tipik olarak, normal optik kabloların teslim süresi 3 iş günüdür.
