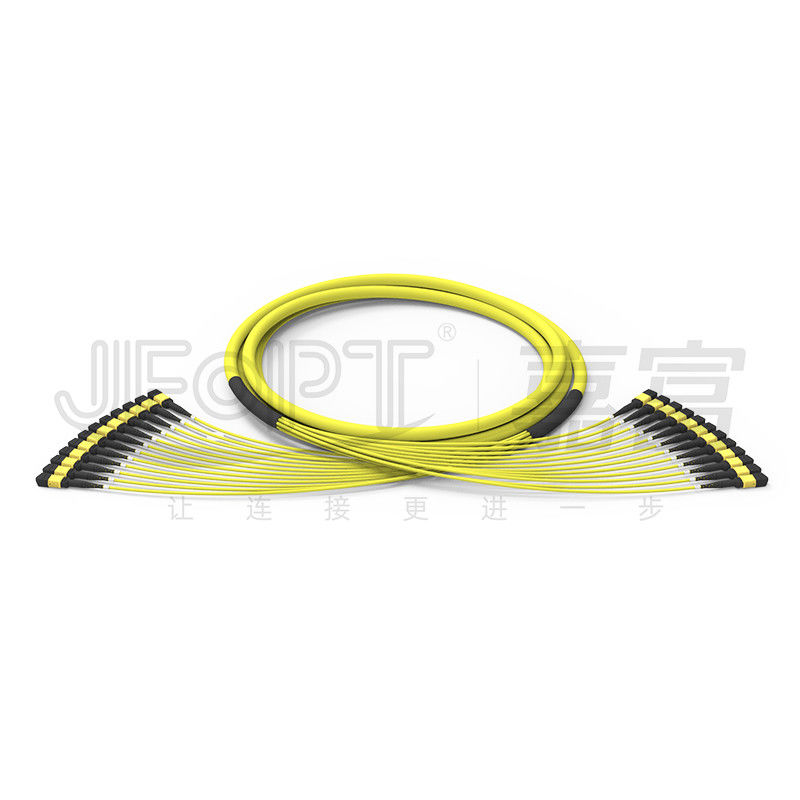

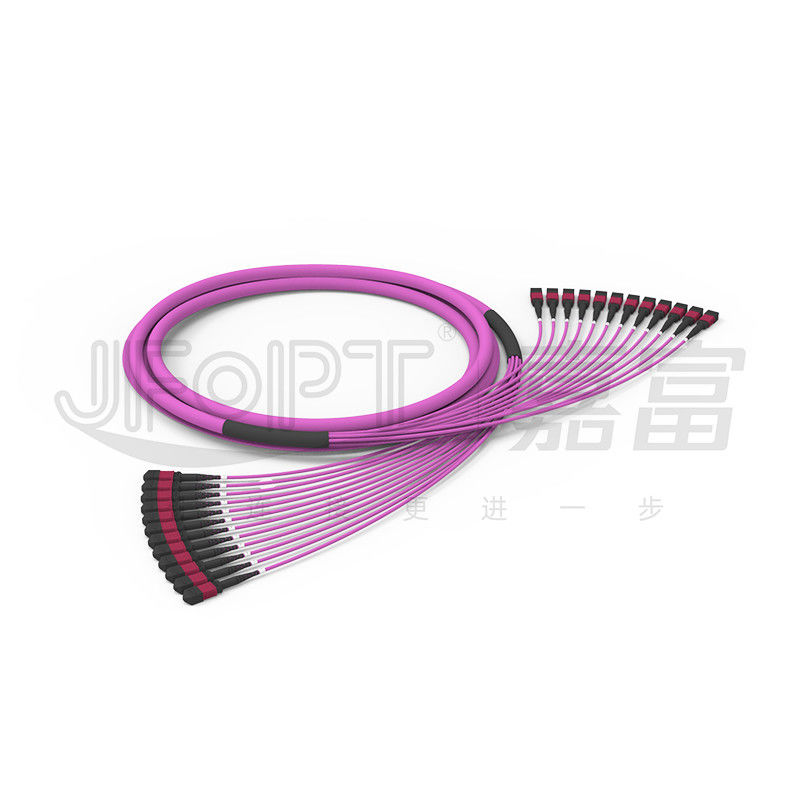

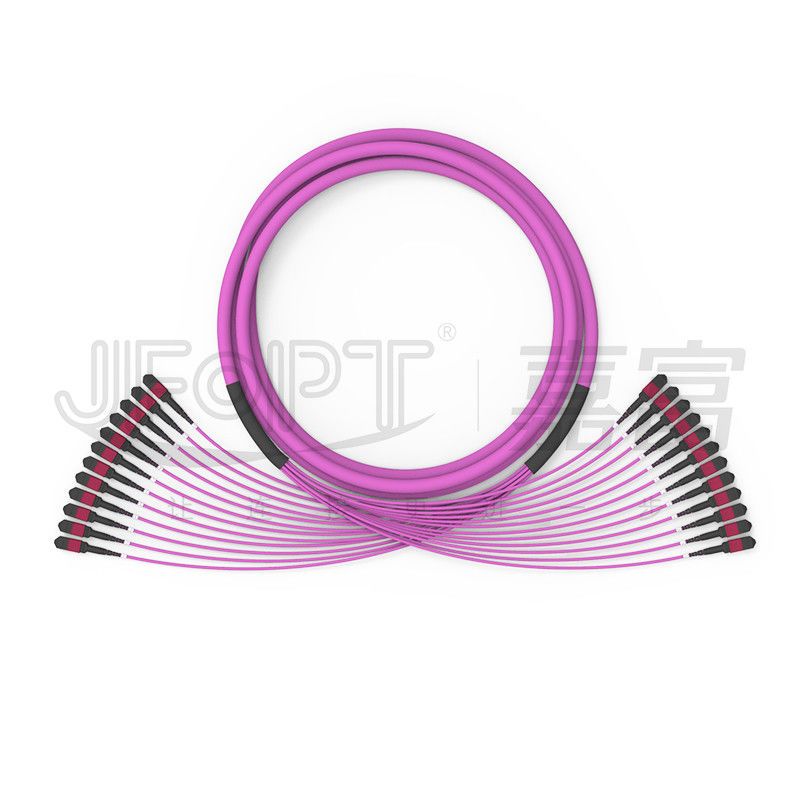

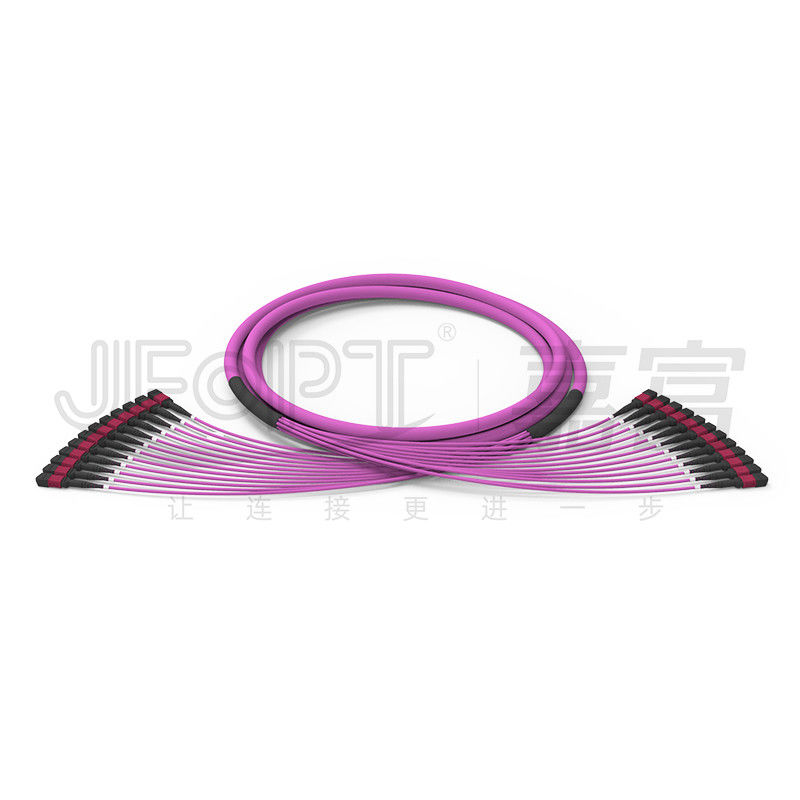

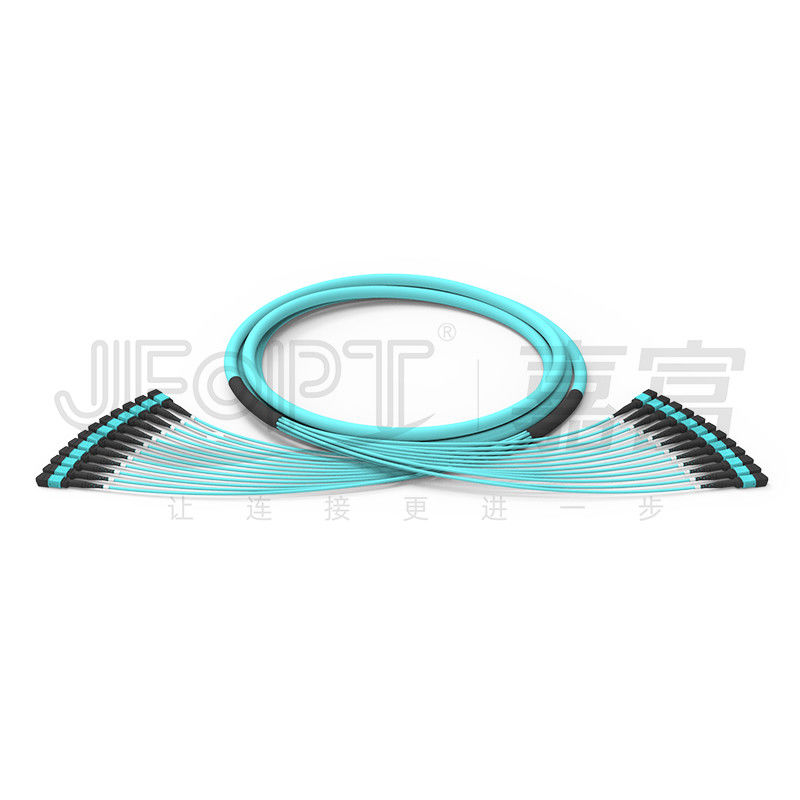

144 Çekirdek MPO Gövde Kablosu 12 Adet MPO Konnektörleri 24 Düzensiz Dal

①144 çekirdekli çok birimli yapıdaki mini kablonun kullanımı, maliyetleri düşürürken yüksek yoğunluklu kablolamaya izin verir

②Özelleştirilebilir tanımlama halkaları, kayıp ve polaritenin hızlı bir şekilde tanımlanmasını sağlar

③Farklı bütçe gereksinimlerini karşılamak için OFN/OFNP/OFNR gibi alev geciktirici derecelendirme seçenekleri mevcuttur

④ Şube uzunlukları özel ihtiyaçlara göre özelleştirilebilir

⑤ Mükemmel kararlılık ve tekrarlanabilirlik

-

-

Bağlayıcı Tipi

Ekleme Kaybı

Geri dönüş kaybı

Tipik

Maksimum

MPO Konnektörü

SM Standardı

0.2dB

0,75 dB

APC≥60dB
PC≥50dB

SM Düşük Kayıp

0.1dB

0,35 dB

AA Standardı

0.2dB

0.6dB

PC≥25dB

MM Düşük Kayıp

0.1dB

0,35 dB

Erkek kadın

Erkek : Pimli Dişi : Pimsiz

Öğeler

maks.

dak.

Eğrilik yarıçapı (mm)

X

2000

-10000

Y

-

5

Açı (°)

X

0,15

-0.15

E(APC)

8.2

7.8

Y(PC)

0.2

-0.2

Optik çekirdeğin eğrilik yarıçapı (mm)

-

1

Elyaf yüksekliği (nm)

3500

1000

Bitişik fiberin yükseklik farkı (nm)

500

Yok

Maksimum negatif düzlemsel (nm)

300

Yok

Öğe

Parametre

Elyaf Tipi

G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5

Elyaf Sayısı

24

48

72

96

144

288

Birim sayısı

12 çekirdek / birim

12 çekirdek / birim

12 çekirdek / birim

12 çekirdek / birim

12 çekirdek / birim

12 çekirdek / birim

24 çekirdek / birim

Merkezi Güç Üyesi

/

/

CTP

Alt Kablo Ünitesi Dış Çapı

3,0 mm

Alt Kablo Ünitesi Kılıf Malzemesi

PVC/LSZH

Alt Kablo Ünitesi Kılıf Rengi

Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme

Alt Kablo Ünitesi Güç Elemanı

Aramid iplik

Dış Ceket Çapı

9,5 mm

9,5 mm

11,5 mm

13,5 mm

17.0mm

Dış Kılıf Malzemesi

PVC/LSZH

Dış Kılıf Rengi

Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme

Çekme Dayanımı (Uzun Süreli)

300N

200N

400N

800N

1600N

Çekme Dayanımı (Kısa Süreli)

600N

400N

1000N

1500N

3000N

Ezilme Dayanımı (Uzun Süreli)

300N/10cm

Ezilme Dayanımı (Kısa Süreli)

1000N/10cm

Minimum Bükülme Yarıçapı (Dinamik)

20D

Minimum Bükülme Yarıçapı (Statik)

10D

Çalışma sıcaklığı

-20~60°C

Depolama sıcaklığı

-20~60°C

Yangın Derecelendirmesi

OFN / OFNR / OFNP

MPO önyükleme türü

Tip

Şartname

Uygulanabilir kablo dış çapı

Resim

Çizimler

Yuvarlak önyükleme

3.0 önyükleme L=33mm

3,0/3,2

3.0 önyükleme L=17mm

3,0/3,2

Kare çizme

3.0 önyükleme L=25mm

3,0/3,2

İtme-çekme sekmesi

Tüm botlar için evrensel

Evrensel

MPO konektörü

Tek mod

Yeşil

Sarı

Referans renk numarası PANTONE 2270C

Referans renk numarası PANTONE 100C

çok modlu

Bej

su

Referans renk numarası PANTONE 7534C

Referans renk numarası PANTONE 2226C

Menekşe

-

Referans renk numarası PANTONE 7641C

Kalınlaştırılmış anti-statik çanta

kalın karton

Uzmanlık:

JFOPT, yüksek kaliteli, yüksek performanslı MPO atlama tellerinin üretimini sağlayan, profesyonel uzmanlık ve eksiksiz bir birinci sınıf ekipman seti (SUMIX/JRG/OPTOTEST) ile 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmaktadır.

Üretim kapasitesi:

JFOPT, müşteri taleplerini karşılamak için hızlı ve verimli bir şekilde büyük miktarda MPO jumper üretmek için 5 MPO üretim hattına ve ekipmanına sahiptir.

Kalite kontrol:

JFOPT, hammadde tedariğinden üretim süreçlerine kadar her aşamada profesyonel kalite testi ve izleme dahil olmak üzere sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D girişim testi, IL&RL testi ve son yüzey denetimi gerçekleştiriyoruz.

Standart Geliştirme:

JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için müşteri gereksinimlerine dayalı olarak MPO jumper üretim standartlarını geliştirebilir ve bunlara sıkı sıkıya bağlı kalabilir.

Teknolojik yenilik:

JFOPT, teknolojik yeniliği vurgular ve kendini daha gelişmiş ve daha yüksek performanslı MPO atlama telleri geliştirmeye adamış profesyonel bir Ar-Ge ekibine sahiptir.

Servis ve Teknik Destek:

JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar.
