Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO 96C OM5 50/125 LL
Bize Ulaşın

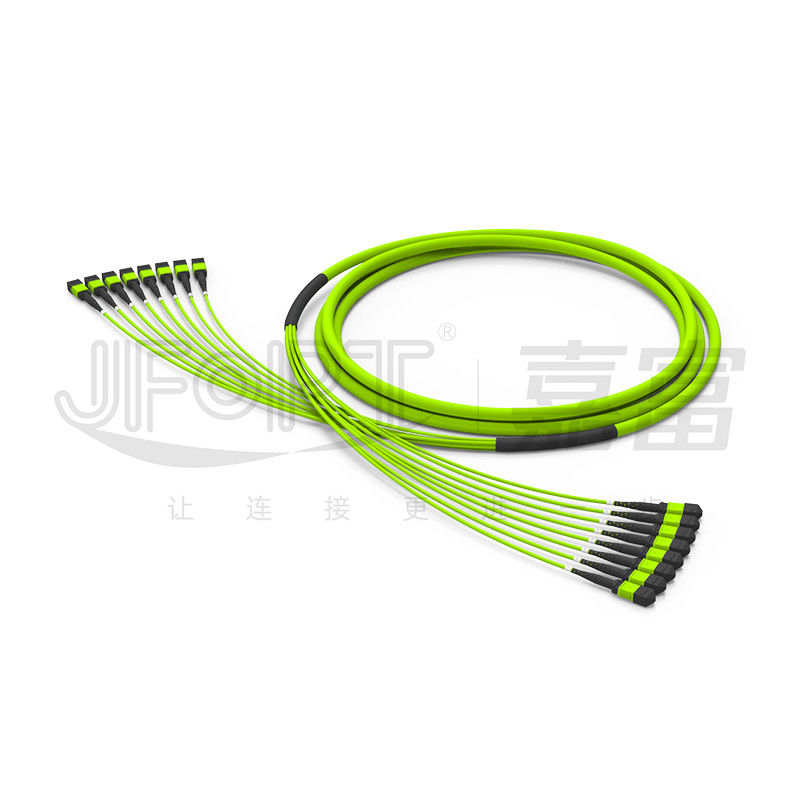

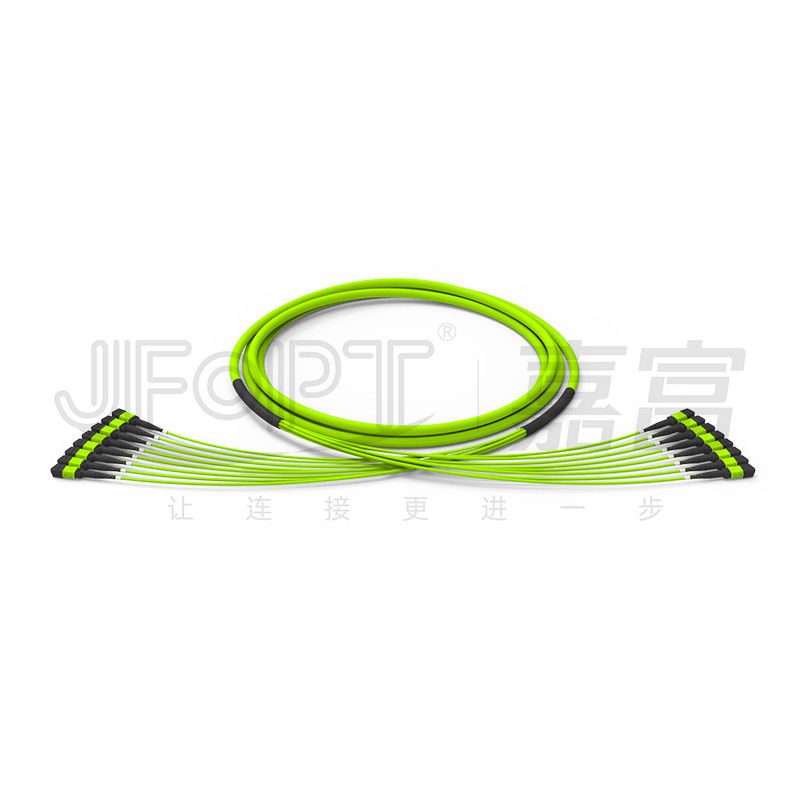

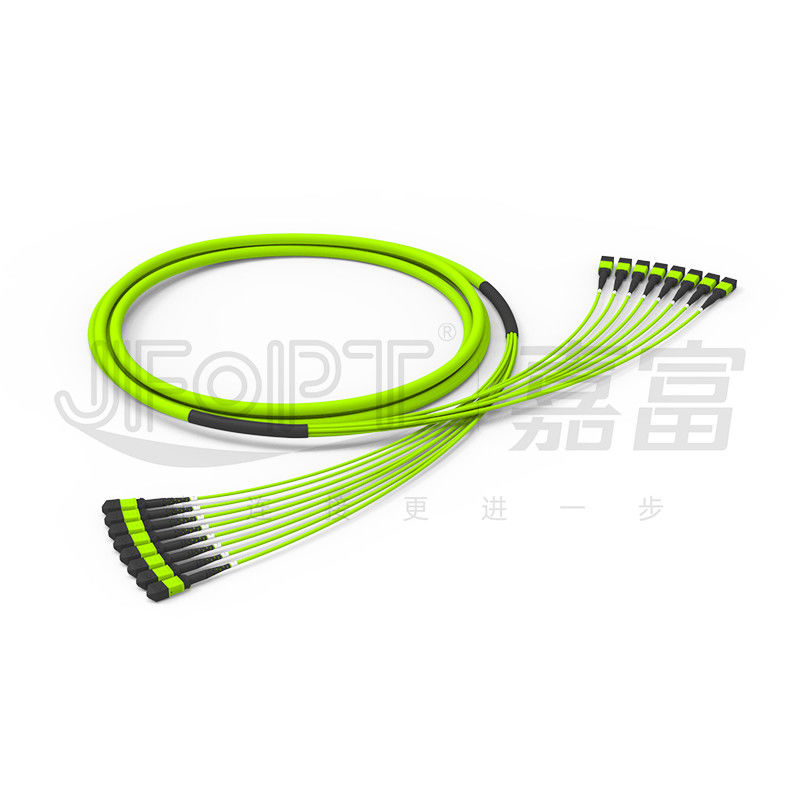

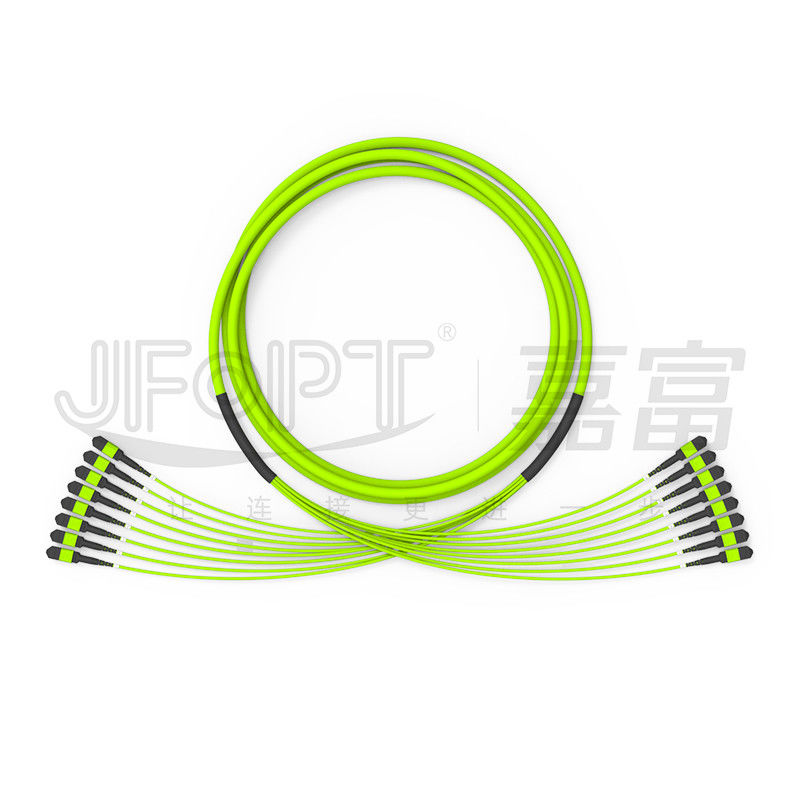

96 Çekirdek 12 Fiber *8 Birim OM5 50/125 Çok Modlu Yüksek Bant Genişliği Mini Yuvarlak Kablo Gövde Kablosu
96 çekirdekli MPO ana hat kablosu, birim başına 12 fiber (ihtiyaçlara göre özelleştirilebilir) içeren 96 çekirdekli bir mini kablo kullanır ve kablo yönetiminde daha yüksek entegrasyon ve önemli ölçüde alan tasarrufu sağlar.Kablo, daha fazla bant genişliği ve daha uzun iletim mesafeleri sağlayan bükülmeye duyarlı çok modlu OM5 fiberden yapılmıştır.Çekme mukavemetini artırmak için bir takviye elemanı olarak bir aramid ipliğe sahiptir.Kablo, yangına dayanıklılık sağlayan bir OFNP alev geciktirici derece ile yapılabilir.Toz ve nemi önlemek ve elektrostatik hasara karşı korumak için antistatik bir torba içinde paketlenmiştir.
* Özellikler
|
① OM5 fiber daha yüksek bant genişliği sağlar |
②96 damarlı ana hat kablosunun yönetimi ve düzenlenmesi kolaydır |
||||
|
|
|
||||
|
③ 400G için 150 metreye ulaşabilen uzun iletim mesafesi |
④ 500 kata kadar MPO dayanıklılığı |
||||
|
|
|
||||
|
⑤IEC-61754-7 ve TIA-604-5 (FOCIS-5) standartlarına uygundur |
- |
||||
|
|
- |
||||
* Uygulamalar
1.Veri merkezi ağ kablolaması.
2.40G/100G optik iletişim sistemleri, QSFP optik modüller.
3.Fiber optik haberleşme sistemleri, kablo TV şebekeleri, telekom şebekeleri.
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx.

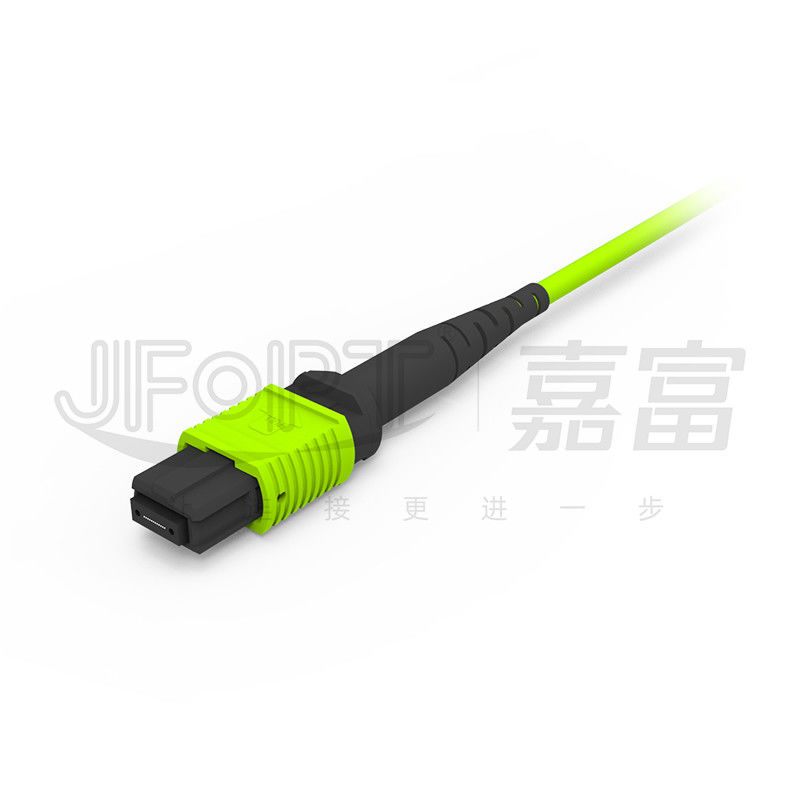

* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek : Pimli Dişi : Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* Kablo Parametreleri
|
Öğe |
Parametre |
||||||
|
Elyaf Tipi |
G652D/G657A1/G657A2/OM1/OM2/OM3/OM4/OM5 |
||||||
|
Elyaf Sayısı |
24 |
48 |
72 |
96 |
144 |
288 |
|
|
Birim sayısı |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
12 çekirdek / birim |
24 çekirdek / birim |
|
Merkezi Güç Üyesi |
/ |
/ |
CTP |
||||
|
Alt Kablo Ünitesi Dış Çapı |
3,0 mm |
||||||
|
Alt Kablo Ünitesi Kılıf Malzemesi |
PVC/LSZH |
||||||
|
Alt Kablo Ünitesi Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Alt Kablo Ünitesi Güç Elemanı |
Aramid iplik |
||||||
|
Dış Ceket Çapı |
9,5 mm |
9,5 mm |
11,5 mm |
13,5 mm |
17.0mm |
||
|
Dış Kılıf Malzemesi |
PVC/LSZH |
||||||
|
Dış Kılıf Rengi |
Sarı / Turuncu / Yeşil / Melanj Menekşe / Özelleştirme |
||||||
|
Çekme Dayanımı (Uzun Süreli) |
300N |
200N |
400N |
800N |
1600N |
||
|
Çekme Dayanımı (Kısa Süreli) |
600N |
400N |
1000N |
1500N |
3000N |
||
|
Ezilme Dayanımı (Uzun Süreli) |
300N/10cm |
||||||
|
Ezilme Dayanımı (Kısa Süreli) |
1000N/10cm |
||||||
|
Minimum Bükülme Yarıçapı (Dinamik) |
20D |
||||||
|
Minimum Bükülme Yarıçapı (Statik) |
10D |
||||||
|
Çalışma sıcaklığı |
-20~60°C |
||||||
|
Depolama sıcaklığı |
-20~60°C |
||||||
|
Yangın Derecelendirmesi |
OFN / OFNR / OFNP |
||||||
* Bağlayıcı Önyükleme Seçimi
|
MPO önyükleme türü |
||||
|
Tip |
Şartname |
Uygulanabilir kablo dış çapı |
Resim |
Çizimler |
|
Yuvarlak önyükleme |
3.0 önyükleme L=33mm |
3,0/3,2 |
|
|
|
3.0 önyükleme L=17mm |
3,0/3,2 |
|
|
|
|
Düz Çizme |
3.0 önyükleme L=25mm |
3,0/3,2 |
|
|
|
İtme-çekme sekmesi |
Tüm botlar için evrensel |
Evrensel |
|
|
*Bağlayıcı Renk Seçenekleri
|
MPO konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
Limon yeşili |
|||
|
Referans renk numarası PANTONE 7641C |
Referans renk numarası PANTONE 375C |
|||
|
|
|
|||
* Polarite Seçimi
|
12F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, yüksek kaliteli, yüksek performanslı MPO atlama tellerinin üretimini sağlayan, profesyonel uzmanlık ve eksiksiz bir birinci sınıf ekipman seti (SUMIX/JRG/OPTOTEST) ile 10 yılı aşkın bir süredir MPO atlama tellerinin üretimine odaklanmaktadır. |
|
||||
|
Üretim kapasitesi: JFOPT, müşteri taleplerini karşılamak için hızlı ve verimli bir şekilde büyük miktarda MPO jumper üretmek için 5 MPO üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, ürün kalitesinden emin olmak için %100 3D girişim testi, ekleme kaybı testi ve uç yüz denetimi dahil olmak üzere her aşamada profesyonel kalite denetimi ve izleme ile hammaddeler ve üretim süreci boyunca sıkı kalite kontrolü uygular. |
|
||||
|
Servis ve Teknik Destek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için müşteri gereksinimlerine dayalı olarak MPO jumper üretim standartlarını geliştirebilir ve bunlara sıkı sıkıya bağlı kalabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve kendini daha gelişmiş ve daha yüksek performanslı MPO atlama telleri geliştirmeye adamış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO atlama tellerini özelleştirirken hangi hususlar dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Fiber tipi ve damar sayısı / Erkek veya dişi konektörler / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2.MPO jumper'larımız için kararlı parametreleri nasıl sağlarız?
JFOPT'nin MPO jumper'ları, kararlı parametreler sağlamak için %100 3D interferometre testinden ve %100 ekleme kaybı testinden geçer.
3. Teslimat süremiz nedir?
Aylık 30.000'den fazla MPO konektör üretim kapasitesine sahibiz ve hızlı teslimat sağlıyoruz.
4. MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO jumper'lara ek olarak, MPO loopback'ler, MPO zayıflatıcılar, MPO erkek-dişi adaptörler, MT jumper'lar ve diğer MPO ile ilgili ürünler de üretiyoruz.
