Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MTP GERİ DÖNÜŞ SM 6CH SL
Bize Ulaşın

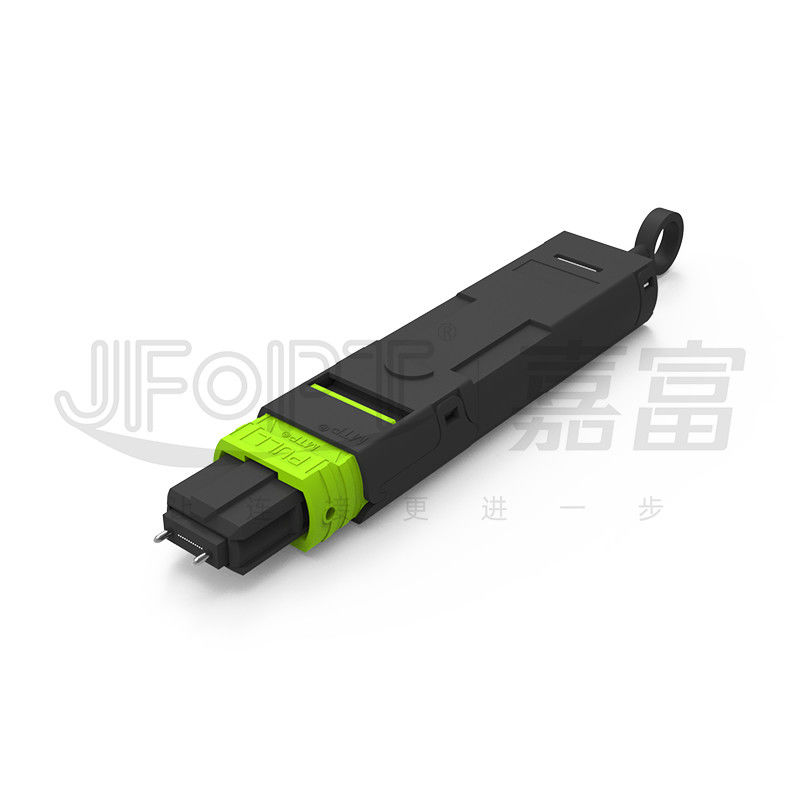

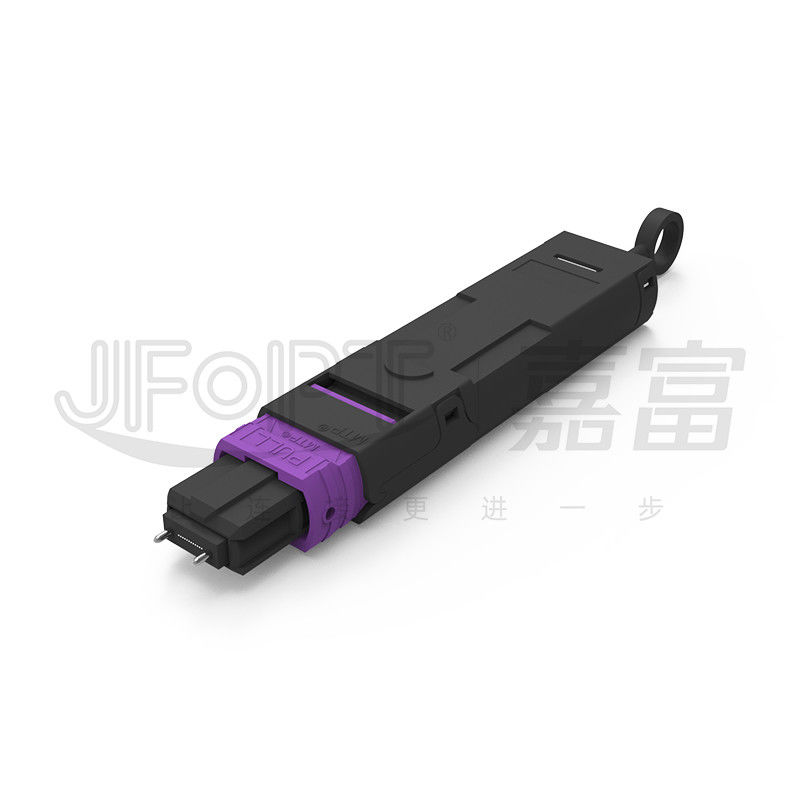

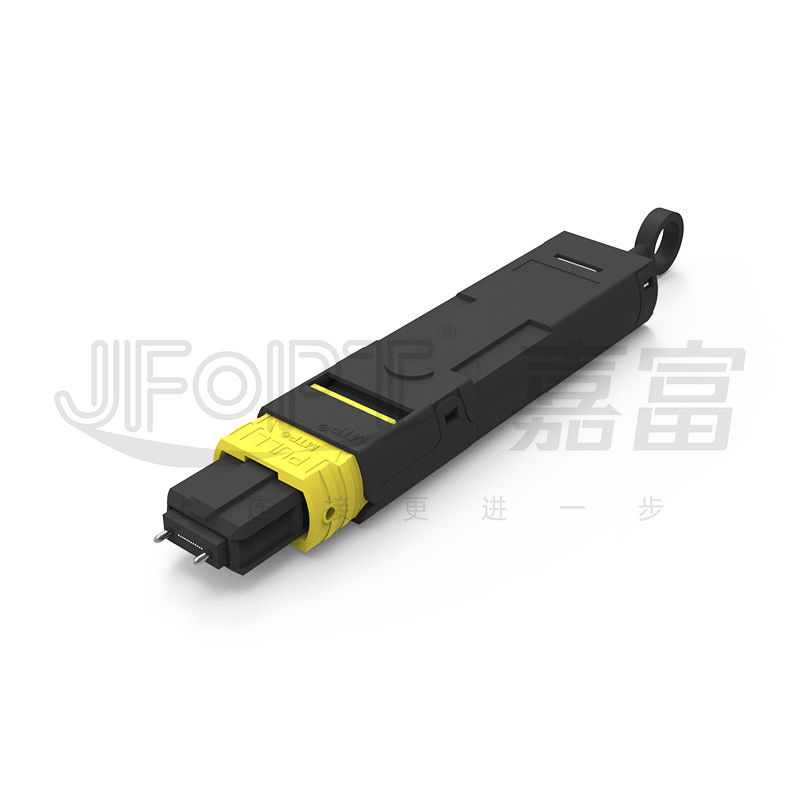

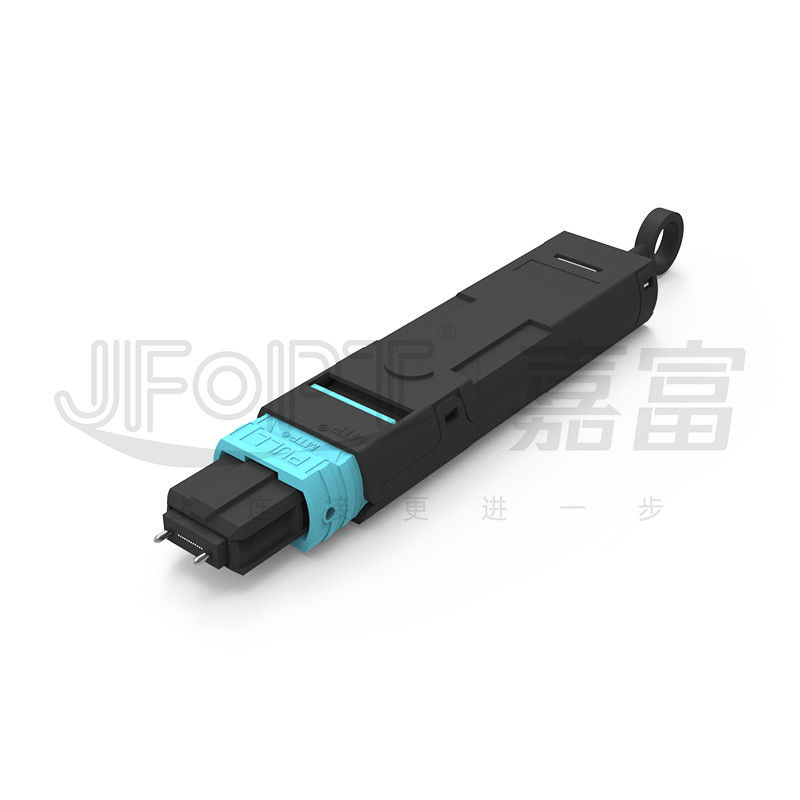

MTP Tek Modlu Standart Kayıp 12 Çekirdekli 6 Kanallı Fiber Loopback

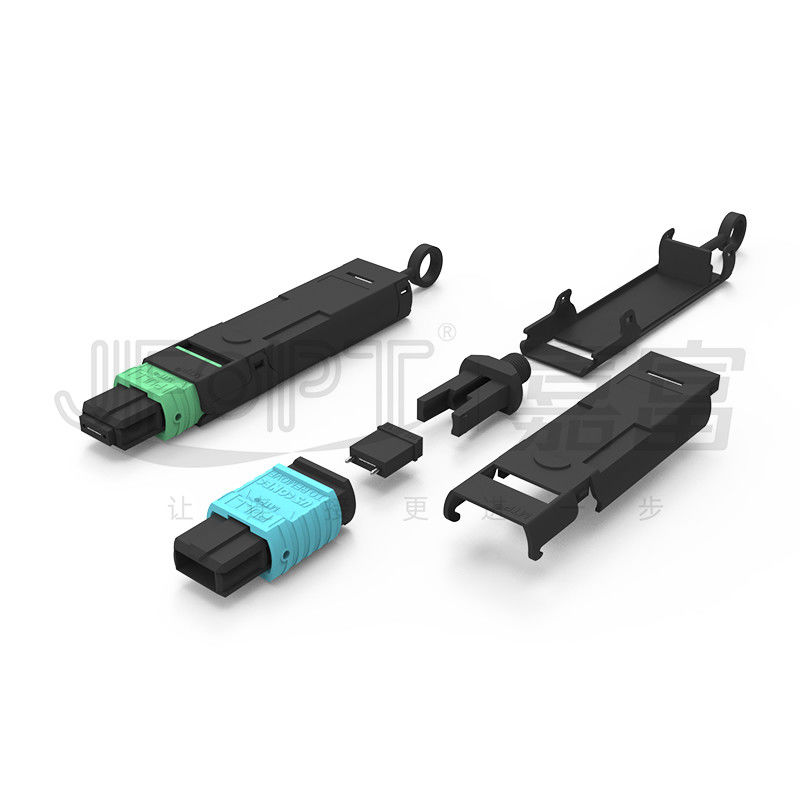

MTP geri döngü bağdaştırıcısı, bir MTP bağlayıcısının her iki kanalı arasında bir döngü oluşturur.Test sistemlerinde veya ağ sistemlerinde sinyal geri bildirimi için yaygın olarak kullanılır.Geri döngü sinyali kullanılarak, ağ bağlantısındaki potansiyel anormallikler tespit edilebilir.MTP geridöngü bağdaştırıcısı kompakt boyuttadır, sağlam bir yapıya sahiptir ve kolay çıkarılması için çekme halkalı koruyucu bir kapakla donatılmıştır.JFOPT MTP konektörleri, güvenilir ve istikrarlı kaliteyi garanti eden yüksek kaliteli fiberler ve gelişmiş üretim teknikleri ile birlikte orijinal USCONEC ürünleridir.Kanallar 6/8/12/16/24 gibi seçeneklerden seçilebilir ve konektör cinsiyeti ve polaritesi özelleştirilebilir.Elyaf tipi ayrıca, seçilen kabloya uyacak şekilde özelleştirilebilir.
* Ürün Özellikleri
|
① 6 kanal için 12 çekirdek |
② Kaybı azaltmak için bükülmeye dayanıklı lifler kullanır |
||||
|
|
|
||||
|
③Dayanıklı bir dış kılıf ve mükemmel koruma sunar |
④Connector gövde rengi, polaritesi, konektör cinsiyeti ve diğer özellikler gereksinimlere göre özelleştirilebilir |
||||
|
|
|
||||
* Uygulamalar
1. Optik sistem hata ayıklaması
2.Fiber hatası giderme
3. Yüksek yoğunluklu veri merkezleri
* MTP Bağlayıcı Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MTP Konektörü |
SM Standardı |
0.25dB |
0,5 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
AA Standardı |
0.2dB |
0.45dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.12dB |
0.25dB |
|||
|
Erkek kadın |
Erkek : Pimli , Dişi : Pimsiz |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* MT Yüksük Seçenekleri
|
Fiber Modu |
Verim |
lif sayısı |
||
|
SM |
standart SM |
4 kanal(12 fiber) |
||
|
6 kanal(12 fiber) |
||||
|
8 kanal(16 fiber) |
||||
|
12 kanal(24 fiber) |
||||
|
SM MT |
4 kanal(12 fiber) |
|||
|
6 kanal(12 fiber) |
||||
|
12 kanal(24 fiber) |
||||
|
AA |
standart SM |
4 kanal(12 fiber) |
||
|
6 kanal(12 fiber) |
||||
|
8 kanal(16 fiber) |
||||
|
12 kanal(24 fiber) |
||||
|
AA MT |
4 kanal(12 fiber) |
|||
|
6 kanal(12 fiber) |
||||
|
8 kanal(16 fiber) |
||||
|
12 kanal(24 fiber) |
||||
* Connector Muhafaza Renk Seçimi
|
MTP konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans Renk: PANTONE 346C |
Referans Renk: PANTONE 106C |
|||
|
|
|
|||
|
AA |
Bej |
Siyah |
||
|
Referans Renk: PANTONE 7534U |
Referans Renk: PANTONE Siyah 6C |
|||
|
|
|
|||
|
su |
funda menekşe |
|||
|
Referans Renk: PANTONE 310C |
Referans Renk: PANTONE 1905C |
|||
|
|
|
|||
|
Munsell Menekşe |
eflatun |
|||
|
Referans Renk: PANTONE 2587C |
Referans Renk: PANTONE 208C |
|||
|
|
|
|||
|
Limon yeşili |
- |
|||
|
Referans Renk: PANTONE 375C |
||||
|
|
||||
*Polarite Seçimi
|
24F Yama Kablosu |
||||
|
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
güçlendirilmiş paketleme |
* Fabrika Mukavemeti
|
Uzmanlık: MTP jumper'larına 10 yılı aşkın bir süredir odaklanan JFOPT, yüksek kaliteli ve yüksek performanslı MTP jumper'larının üretimini sağlayan profesyonel uzmanlığa ve eksiksiz bir birinci sınıf ekipman setine (SUMIX/JRG/OPTOTEST) sahiptir. |
|
||||
|
Üretim Kabiliyeti: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MTP jumper'ı hızlı ve verimli bir şekilde üretmek için 5 MTP üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammadde tedariğinden üretim süreçlerine kadar her aşamada profesyonel kalite kontrol ve izleme ile sıkı kalite kontrol önlemleri uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi/IL&RL testi/uç yüzey denetimi gerçekleştiriyoruz. |
|
||||
|
Standardizasyon: JFOPT, ürünlerin tutarlılığını ve performans kararlılığını sağlamak için müşteri gereksinimlerine göre MTP atlama telleri için üretim standartlarını özelleştirebilir ve bunlara sıkı sıkıya bağlı kalabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve kendini daha gelişmiş ve daha yüksek performanslı MTP jumper'ları geliştirmeye adamış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MTP atlama tellerini özelleştirirken nelere dikkat edilmelidir?
MTP jumper uzunluğu / Kablo malzemesi / Fiber tipi ve fiber sayısı / Erkek veya dişi / Ekleme kaybı özellikleri / Renk tercihleri / Etiketleme gereksinimleri ve özelleştirme.
2.MTP jumper'larımızın stabilitesini nasıl sağlarız?
JFOPT'nin MTP atlama telleri, parametre kararlılığını sağlamak için %100 3D girişim testinden ve %100 IL&RL testinden geçer.
3. Teslimat süremiz?
Aylık 30.000'den fazla MTP konnektör üretim kapasitesine sahibiz ve siparişlerinizin zamanında teslim edilmesini sağlıyoruz.
4.Başka hangi MTP türevi ürünleri sunuyoruz?
Ayrıca MTP ile ilgili diğer ürünlerin yanı sıra MTP loopback'ler / MTP zayıflatıcılar / MPO Erkek-Dişi adaptörler / MT atlama telleri / üretiyoruz.
