Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO/P-SC/A OM3 0,9 mm LL 0,3 m
Bize Ulaşın

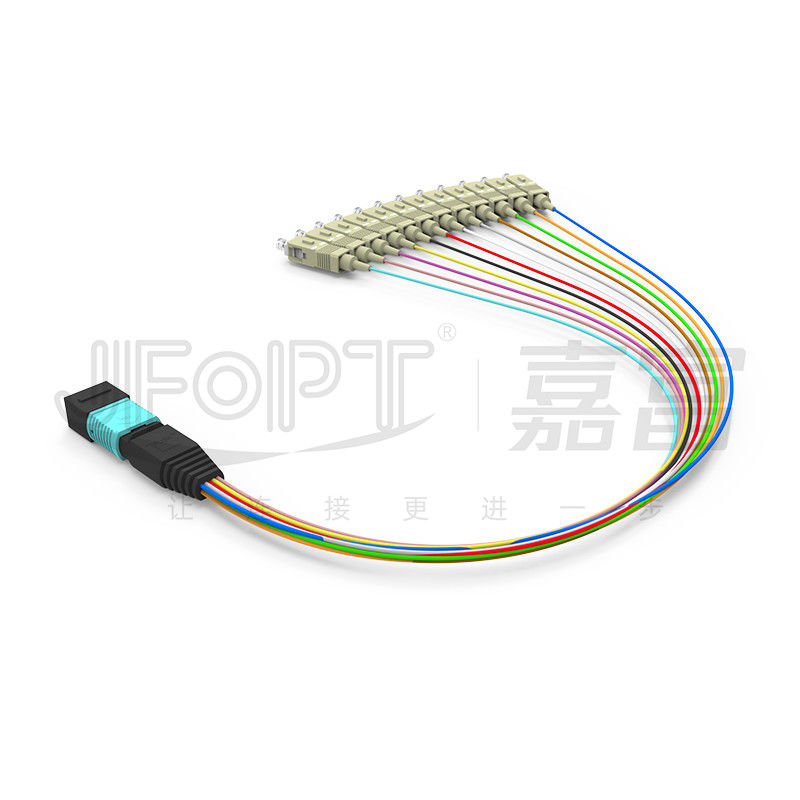

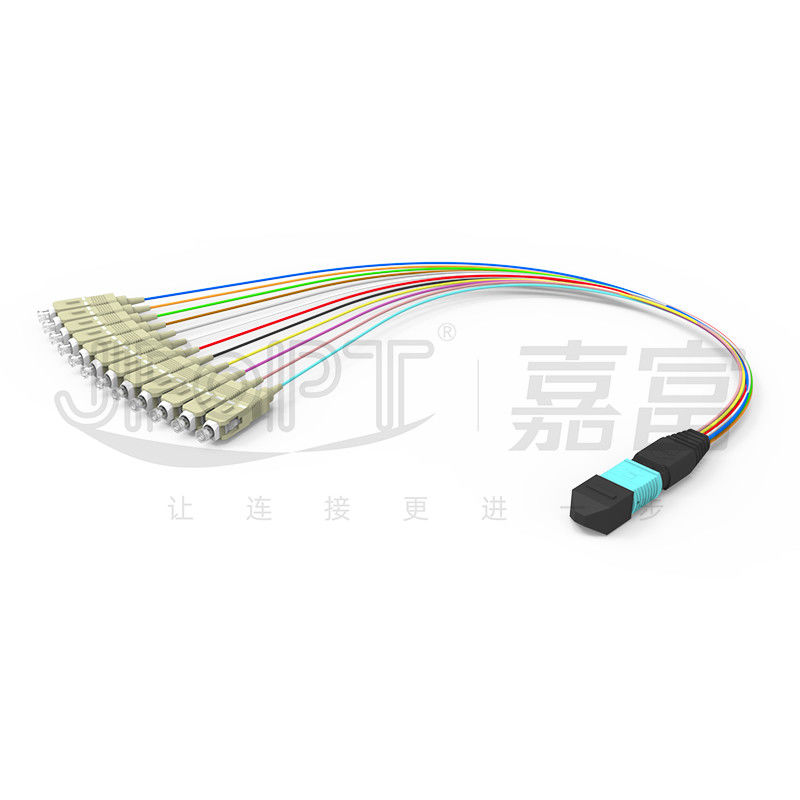

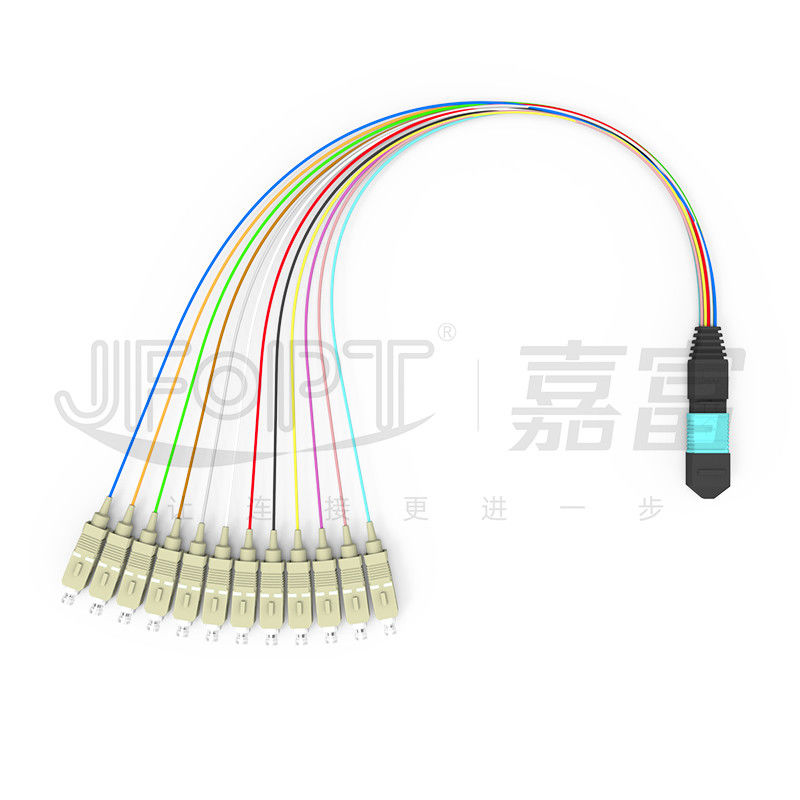

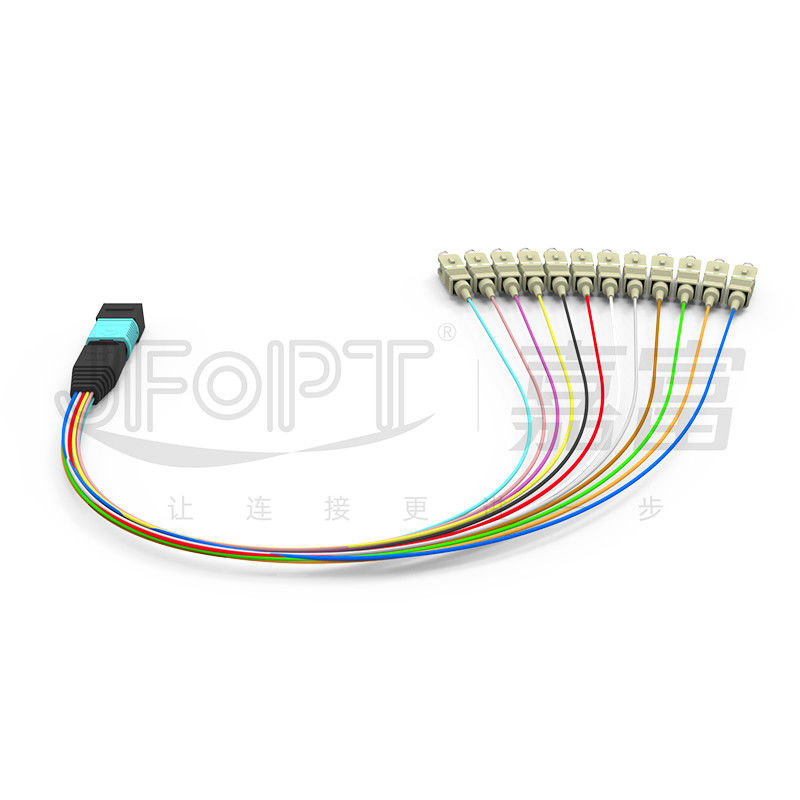

MPO / PC - SC / APC 0,3 m Çok Modlu OM3 Düşük - Kayıp 0,9 mm Şube Yama Kablosu
MPO-SC 0,9 mm kılıflı ara bağlantı kabloları, tipik olarak ekipman veya MPO kasetlerinin içine kurulum için kullanılır.Bağlantı için kullanılan fiber kablo, 0,9 mm'lik bir kılıftan geçirilen şerit çıplak fiber ile yapılır.Bir ucunda bir MPO konnektörü bulunurken, diğer ucunda genellikle gereksinimlere göre bir SC konnektörü bulunur.MPO-SC şube yama kablosu, gelecekte tanımlama ve bakımı kolaylaştıran kanal tel dizisi, tanımlama halkası stili, dal uzunluğu ve dal rengi ile özelleştirilebilir.Veri merkezlerinde, sunucu odalarında ve diğer ortamlarda ağların hızlı ve kolay dağıtımını veya kapasite genişletmesini sağlayan JFOPT MPO kasetlerinin kullanılması önerilir.
* Özellikler
|
①Bağlayıcı ve kol kılıfı renkleri uluslararası standartlara uygundur veya özelleştirilebilir
|
②Bükülmeye karşı duyarsız OM3 fiber, iletim kararlılığını artırır
|
|
|
|
③Düşük kayıplı MPO konektörleri, maksimum iletim mesafesini korur
|
④100% fabrika sonlandırmaları ve testleri iletim performansını garanti eder
|
|
|
|
⑤Modüler yönetim için MPO Kasetleri ile uyumludur
|
- |
|
-
|
* Uygulamalar
1. Veri merkezi kablolaması
2.40G/100G optik iletişim sistemleri, QSFP optik modüller
3.Fiber optik haberleşme sistemleri, kablolu TV şebekeleri, telekomünikasyon şebekeleri
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx
* MPO Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Konnektörü |
SM Standardı |
0.2dB |
0,75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
AA Standardı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0,35 dB |
|||
|
Erkek kadın |
Erkek: Pimli, Dişi: Pimsiz |
||||
*SC Konnektör Parametreleri
|
Bağlayıcı Özellikleri |
Bağlayıcı Tipi |
SC |
|||
|
Yüksük Tipi |
Tek mod: UPC/APC;Çoklu mod: UPC |
||||
|
Yüksük Malzemesi |
A sınıfı zirkonya seramik |
||||
|
Bağlayıcı Rengi |
Mavi/Yeşil/Bej/Aqua/Menekşe/Kireç Yeşili |
||||
|
Ekleme Kaybı |
≤0,3dB/≤0,2dB/≤0,15dB |
||||
|
Geri dönüş kaybı |
Tek mod: UPC≥50dB;APC≥60dB;Çoklu mod: ≥25dB |
||||
|
tekrarlanabilirlik |
≤0.2dB |
||||
|
Değiştirilebilirlik |
≤0.2dB |
||||
* 3D Geometrik Parametreler
|
Öğeler |
maks. |
dak. |
||
|
Eğrilik yarıçapı (mm) |
X |
2000 |
-10000 |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0,15 |
-0.15 |
|
|
E(APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
-0.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Elyaf yüksekliği (nm) |
3500 |
1000 |
||
|
Bitişik fiberin yükseklik farkı (nm) |
500 |
Yok |
||
|
Maksimum negatif düzlemsel (nm) |
300 |
Yok |
||
* Konnektör Muhafaza Renk Seçimi
|
MPO konektörü |
||||
|
Tek mod |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Menekşe |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış anti-statik çanta |
kalın karton |
* Fabrika Gücü
|
uzmanlık: MPO ana kablo üretimine 10 yılı aşkın bir süredir odaklanan JFOPT, yüksek kaliteli ve yüksek performanslı MPO ana hat kablolarının üretimini sağlayan profesyonel teknik uzmanlığa ve eksiksiz bir birinci sınıf ekipman setine (SUMIX/JRG/OPTOTEST) sahiptir. |
|
||||
|
Üretim Kabiliyeti: JFOPT, müşteri taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli bir şekilde üretilmesine olanak tanıyan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrol: JFOPT, hammaddeden üretime kadar her adımda sıkı kalite kontrolü uygular.Ürün kalitesinden emin olmak için %100 3D interferometre testi, ekleme kaybı testi ve uç yüzey denetimi dahil olmak üzere profesyonel kalite denetimleri ve izlemeleri gerçekleştiriyoruz. |
|
||||
|
Standardizasyon: JFOPT, müşteri gereksinimlerine göre MPO ana hat kablosu üretim standartlarını geliştirebilir ve sıkı bir şekilde takip ederek ürün tutarlılığı ve performans kararlılığı sağlayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve kendini daha gelişmiş ve daha yüksek performanslı MPO gövde kabloları geliştirmeye adamış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1. MPO gövde kablolarını özelleştirirken nelere dikkat edilmelidir?
MPO devre kablosunun uzunluğu/Kablo malzemesi (kılıf malzemesi)/Fiber türü ve sayısı/MPO konektörlerinin cinsiyeti (erkek/dişi)/Konektörler için ekleme kaybı standardı/Renk tercihi/Etiketleme gereksinimleri ve özelleştirme istekleri.
2.MPO gövde kablolarımızın stabilitesini nasıl sağlarız?
JFOPT, zorlu testlerle MPO gövde kablolarımızın stabilitesini sağlar.Tüm MPO ana hat kablolarımız, 3D interferometri testinden geçer ve ekleme kaybı testini geçerek kararlı performansı garanti eder.
3. Teslimat süremiz nedir?
Aylık 30.000'den fazla MPO konnektör üretim kapasitesiyle, taleplerinizi hızlı bir şekilde karşılamak için hızlı teslimat sağlayabiliriz.
4. MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO gövde kablolarına ek olarak, MPO geri döngüleri, MPO zayıflatıcılar, MPO erkek-dişi adaptörler ve MT atlama telleri gibi MPO ile ilgili başka ürünler de sağlıyoruz.
