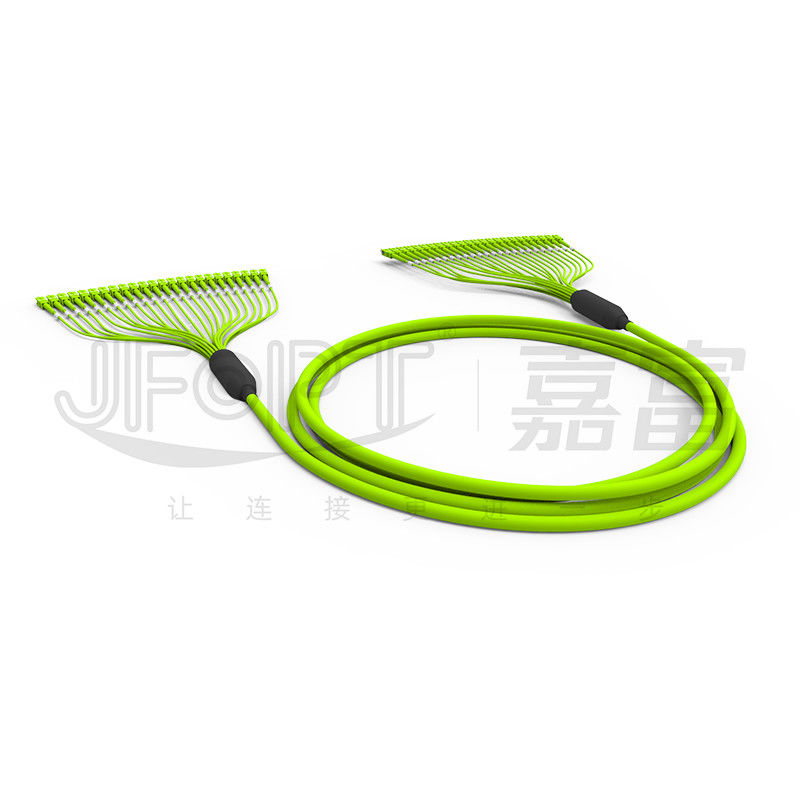

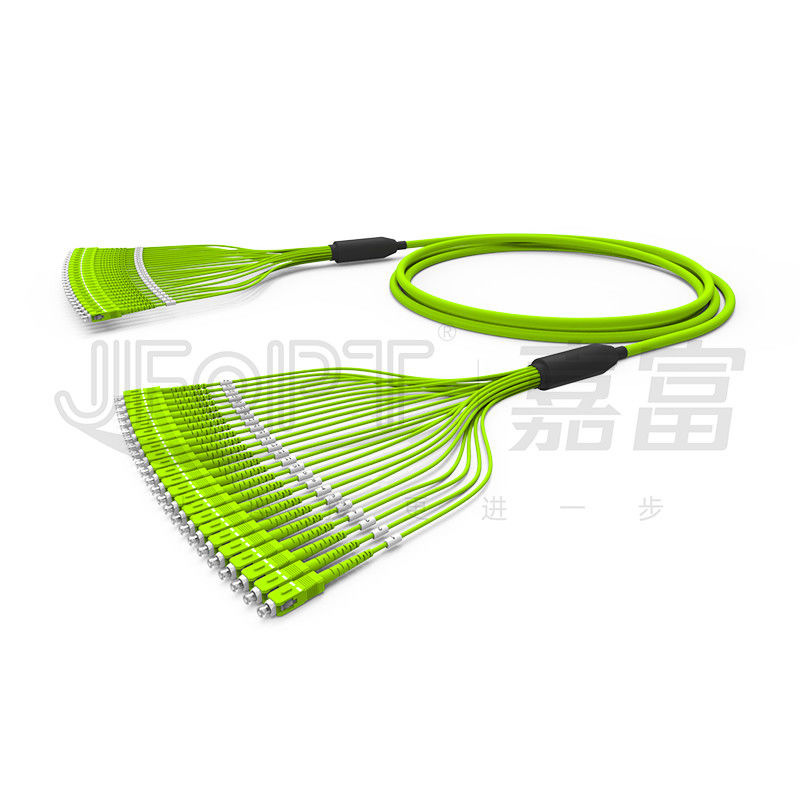

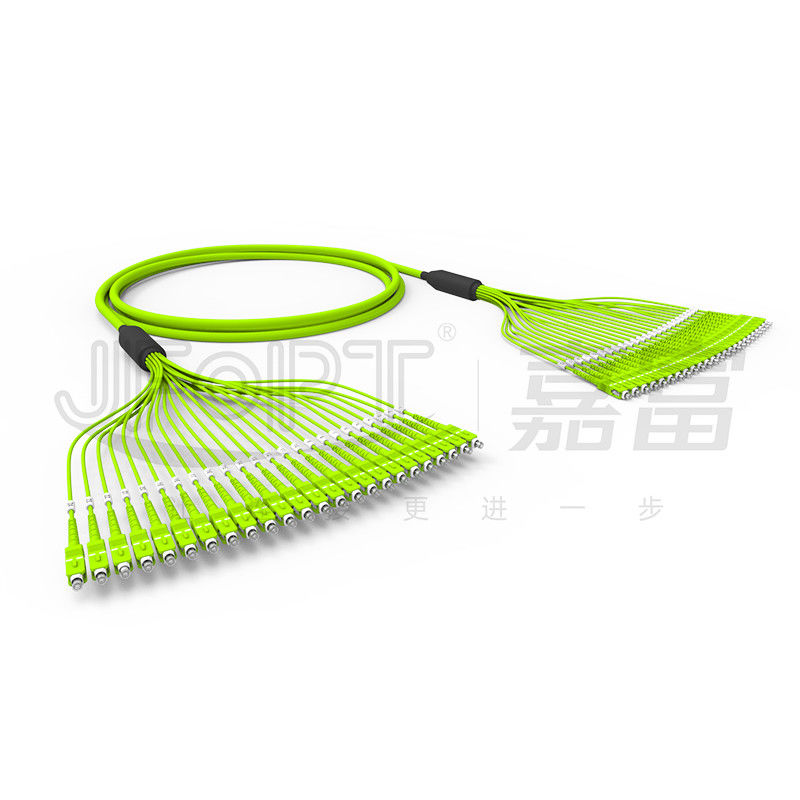

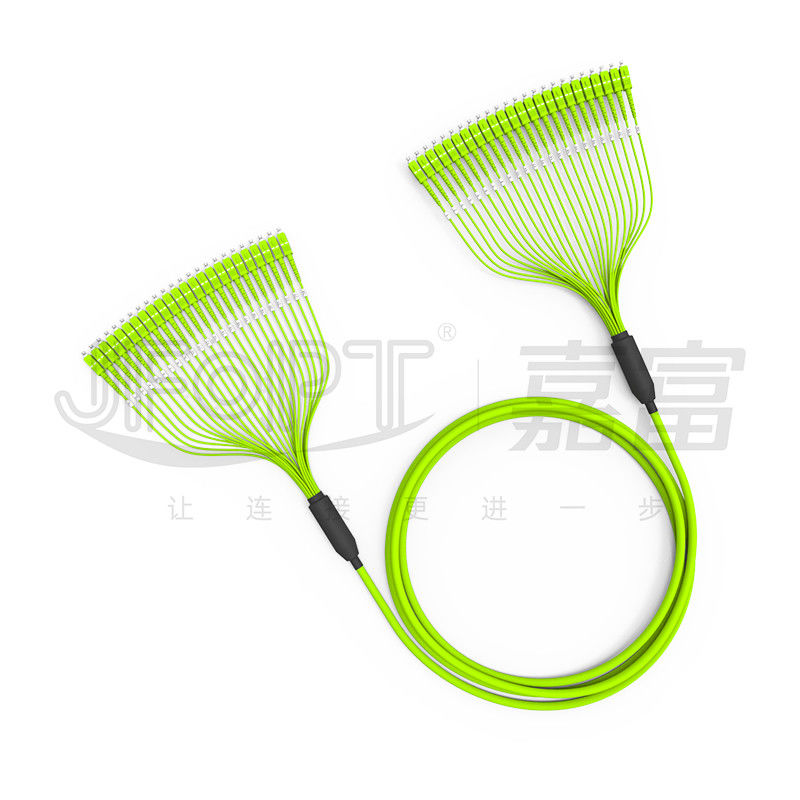

Önceden Sonlandırılmış Paket Fiber Kablo 24 Çekirdekli Çok Modlu OM5 PVC Kılıf Kireç Yeşili 0,5 m SC/APC ile Dallanma
OM5 demeti fiber kablosu, doğrudan 0,9 mm fiber konektörle sonlandırılabilen veya sonlandırma için fanout kiti bulunan bir kanaldan yönlendirilebilen 0,9 mm sıkı ara belleğe alınmış alt kablodan oluşur.JFOPT, OM5 dahil olmak üzere çeşitli fiber çekirdekli kablo türleri sunar.JFOPT'nin önceden sonlandırılmış fiber kabloları, güçlü aramid ipliği ve kablo kılıfı sayesinde uzun mesafeli kurulumlarda daha fazla çekme gerilimine dayanmalarını sağlayan yüksek gerilimli aramid ipliği kullanır.Dallanma bölümü, güvenli dallanmayı sağlamak için yüksek kaliteli ayırıcılar ve gelişmiş işçilik kullanır.Şirketimizin kullandığı fiber konektörler, yeni plastik peletler kullanılarak üretilmiştir ve yüksükler, benzer ürünlere kıyasla üstün ürün kalitesi ve kararlılığı sağlayan CTCC tarafından sağlanan yüksek eşmerkezlilik özelliğine sahiptir.
* Özellikler
|
Önceden sonlandırılmış dallara sahip ①24 damarlı gövde fiber kablo |
②İletim kararlılığını artırmak için bükülmeye duyarlı olmayan OM5 fiberden yapılmıştır |
||||
|
|
|
||||
|
③ Yüksek kaliteli, düşük kayıplı seramik yüksükler kullanır |
İletim performansını sağlamak için ④100% fabrika sonlandırma ve test etme |
||||
|
|
|
||||
|
⑤Her kablo, ana kablo ve dalların boyutlarına göre uygun ayırıcıyla eşleştirilerek güvenli ve istikrarlı bir dallanma yapısı sağlanır |
|
||||
|
|
- |
||||
*Uygulamalar
1.Fiber erişim ağları
2.Fiber veri iletimi
3.Fiber iletişim sistemleri, kablo TV ağları, telekomünikasyon ağları
4.Yerel alan ağları (LAN'lar), geniş alan ağları (WAN'lar), FTTx
* SC/LC/FC/ST Konnektör Parametreleri
|
Bağlayıcı Tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|
|
SC/LC/FC/ST |
SM |
≤0.3dB |
APC≥60dB |
|
AA |
≤0.3dB |
UPC≥25dB |
|
* SC/LC/FC/ST 3D Geometri Parametreleri (isteğe bağlı)
|
Öğeler |
UPC |
APC |
||||
|
SC/FC/ST |
LC |
SC/FC |
LC |
|||
|
SM |
AA |
SM |
AA |
SM |
SM |
|
|
Eğrilik yarıçapı (mm) |
10-25 |
7-25 |
5-12 |
|||
|
Apex ofseti (μm) |
≤50 |
≤30 |
||||
|
Bastırılmış Fiber (nm) |
±100 |
|||||
|
Açı sapması (°) |
0 |
8±0.3 |
||||
|
Bağ açısı sapması (°) |
0 |
±0,5 |
||||
|
Elyaf çapı (um) |
123-135 |
|||||
* Konnektör Renk Seçenekleri
|
SC konektörü |
||||
|
Tek mod |
Mavi |
Yeşil |
||
|
|
|
|||
|
çok modlu |
Bej |
su |
||
|
|
|
|||
|
funda menekşe |
- |
|||
|
|
- |
|||
* Optik Kablo Parametreleri
|
Öğe |
Parametre |
|||
|
Elyaf türü |
Opsiyonel G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
lif sayısı |
12 |
|||
|
Takviye elemanı |
Aramid iplik |
|||
|
Dış kılıf malzemesi |
Opsiyonel LSZH/PVC/TPU |
|||
|
Dış kılıf çapı |
6,8 mm |
|||
|
Dış kılıf rengi |
Yeşil/Özelleştirilmiş |
|||
|
Maks.Çekme Dayanımı (uzun süreli) |
300N |
|||
|
Maks.Çekme Dayanımı (kısa süreli) |
600N |
|||
|
Maks.ezilme direnci (uzun süreli) |
200 N/cm |
|||
|
Maks.ezilme direnci (kısa süreli) |
1000 N/cm |
|||
|
Minimum bükülme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükülme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
alev geciktirici |
Opsiyonel OFN/OFNR/OFNP |
|||
* Bağlayıcı Seçenekleri
|
dubleks ürün seçimi |
|||
|
Kablo çapı |
önyükleme türü |
Resim |
Çizimler |
|
2,0 mm |
Standart |
|
|
|
3,0 mm |
Standart |
|
|
|
Tek ürün seçimi |
|||
|
Kablo çapı |
önyükleme türü |
Resim |
Çizimler |
|
0,9 mm |
Standart |
|
|
|
2,0 mm |
Standart |
|
|
|
3,0 mm |
Standart |
|
|
* Dallanma Seçenekleri
|
|
|
|
Ana Kablo Yapısı |
|
|
|
|
|
Eşit uzunlukta fanout |
Eşit olmayan uzunluğa sahip fanout |
|
|
|
|
Doğrudan Alt birimin dallanması |
|
|
|
|
|
2.0/3.0mm gevşek tüp ile fiberin dallanması |
|
|
|
|
|
3,0 mm çıplak zırhlı boru ile fiberin dallanması |
|
|
|
|
|
3.0mm spiral zırhlı boru ile fiberin dallanması |
|
* Ürün paketleme
|
|
|
|
Kalınlaştırılmış kendinden kilitli torba ambalajı |
kalınlaştırılmış karton ambalaj |
* Fabrika Mukavemeti
|
Uzmanlık: JFOPT, karmaşık ortamlarda son derece düşük kayıp ve uzun ömür sağlayan büyük çekirdekli atlama tellerinin üretiminde yıllara dayanan bir deneyime sahiptir. |
|
||||
|
Üretim kapasitesi: 5 üretim hattı ve ekipmanı ile JFOPT, çeşitli büyük damarlı kabloları hızlı, verimli ve düzgün bir şekilde sarmak ve hızlı teslimat sağlamak için profesyonel geniş çaplı çok damarlı kablo kesme makineleri ile donatılmıştır. |
|
||||
|
Kalite kontrol: JFOPT sıkı kalite kontrol uygular.Ürün kalitesinden emin olmak için hammadde tedariğinden üretim sürecindeki tüm bağlantılara kadar profesyonel kalite denetimleri ve izleme, ekleme kaybı testi/uç yüz denetimi vardır. |
|
||||
|
Özelleştirme Standartları: JFOPT, kablo rengini, dış çapını, fiber tipini ve miktarını ve ceket yapısını müşteri gereksinimlerine göre özelleştirebilir.Örnek sızdırmazlık ve mühendislik çizimleri aracılığıyla, ürünün teknik parametrelerini sağlıyor ve farklı parti siparişlerinde tutarlılığı koruyoruz. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliği vurgular ve sürekli olarak daha gelişmiş ve daha yüksek performanslı fiber optik atlama telleri geliştiren profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Servis ve Teknik Destek: JFOPT, müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için teknik danışmanlık, ürün önerileri ve satış sonrası bakım dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar. |
|
||||
* Sık Soru-Cevap
1.Standart fiber optik jumper'ları özelleştirirken hangi hususlar dikkate alınmalıdır?
Fiber optik atlama telleri için özelleştirme gereksinimleri, atlama telinin toplam uzunluğunu, dalların uzunluğunu, dal kablolarının çapını, kablo malzemesini, fiber tipini ve damar sayısını, rengi ve etiketlemeyi içerir.
2.Standart fiber optik jumperlarımızın stabilitesini nasıl sağlarız?
JFOPT, titiz proses tasarımı sayesinde fiber optik jumper'larımızın stabilitesini sağlar.Tüm konektörler, istikrarlı ve güvenilir performans sağlamak için %100 ekleme kaybı testine ve uç yüz denetimine tabi tutulur.
3. Teslimat süremiz nedir?
Standart ürünler için teslimat süremiz 5 iş günü içinde kontrol edilerek hızlı sevkiyat sağlanır ve acil ihtiyaçlarınızı karşılanır.
