Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
Zırhlı MPO-MPO 12C SM G657A1/G657A2 SL/LL
Bize Ulaşın

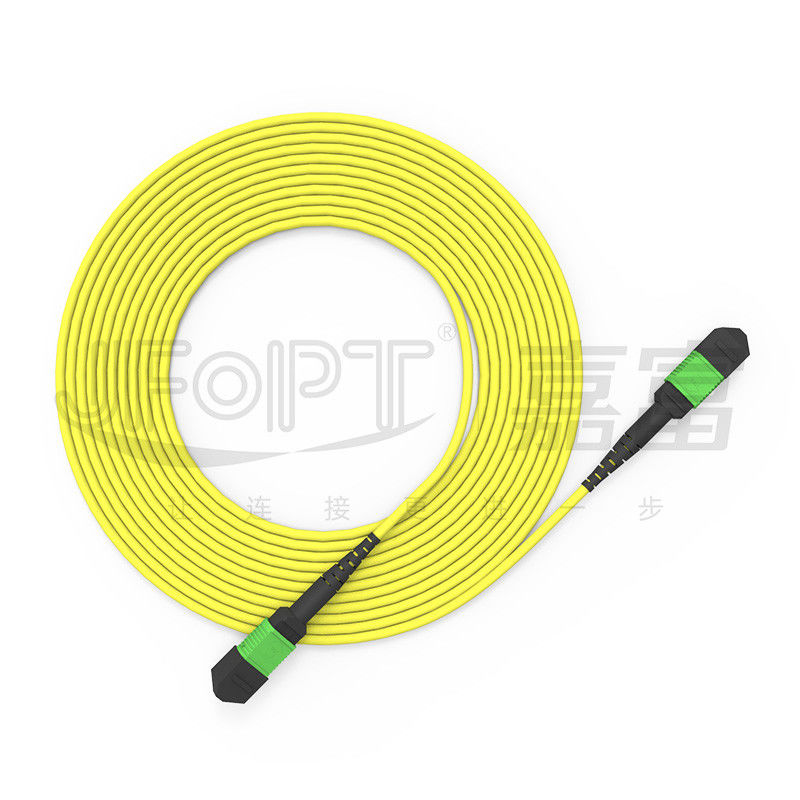

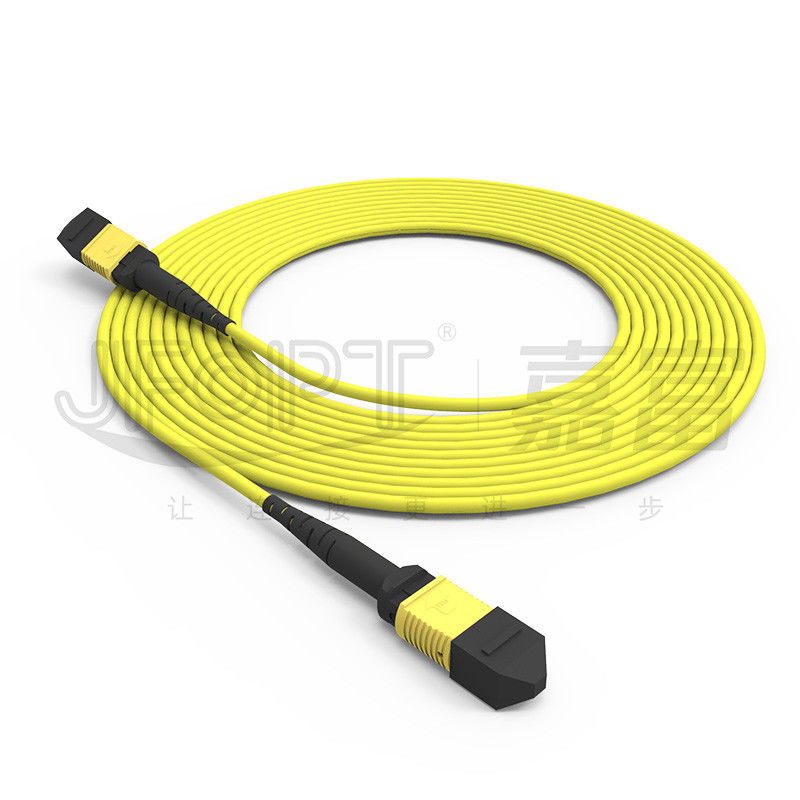

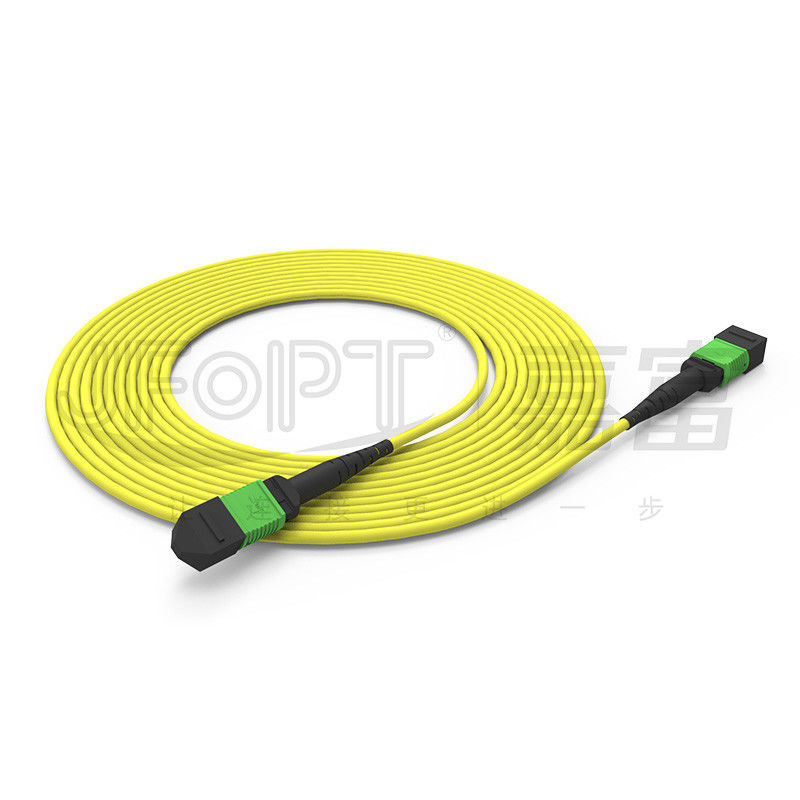

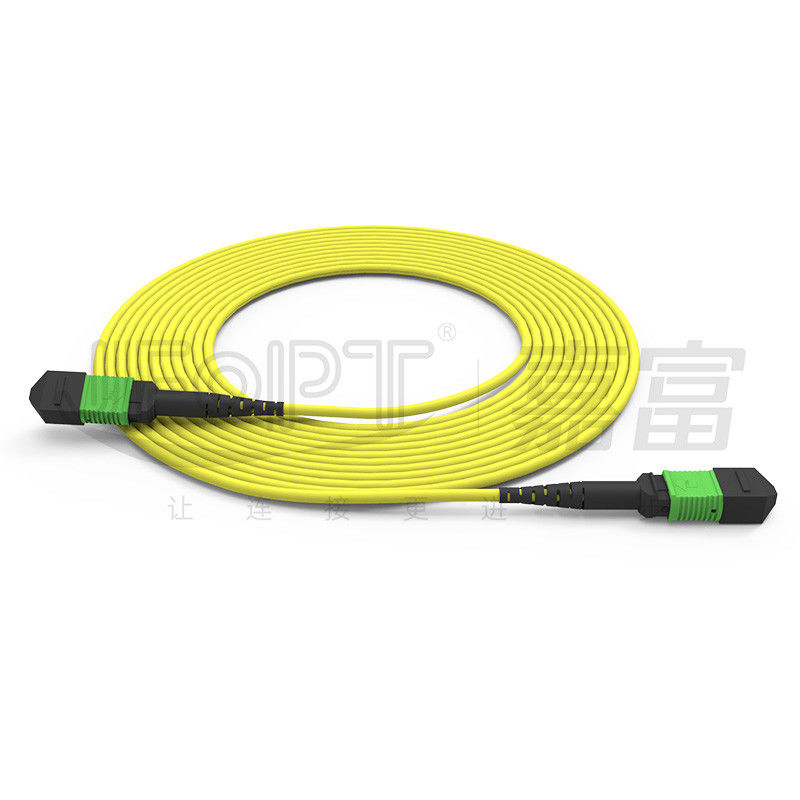

Zırhlı bagaj atlayıcısı MPO-MPO 12 çekirdekli tek modlu G657A1/G657A2 Standart Kayıp/Az Kayıp

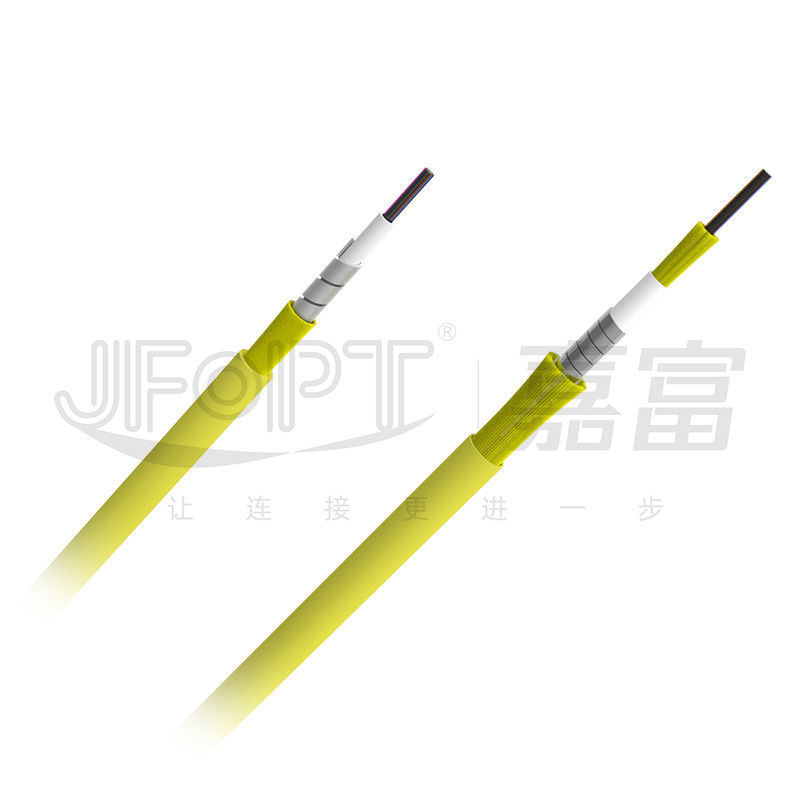

JFOPT zırhlı tek modlu 12 çekirdekli MPO gövde atlayıcısı, optik liflerle spiral paslanmaz çelik zırhlı bir katmanla kaplanmış, kabloya bükülmeye, yan basınca güçlü bir direnç sağlar.etkisiTek modlu optik lifler G657A1/G657A2, YOFC markasının bükülmeye duyarsız optik liflerinden elde edilmiştir.iletim kalitesini garanti etmek. MPO konektörleri, farklı müşteri gereksinimlerini karşılayan standart kayıp (SL≤0.75dB) ve düşük kayıp (LL≤0.35dB) MT ferrule ile mevcuttur.zırhlı olmayanlar dahil, tek zırhlı, çift zırhlı ve çift ceketli, çeşitli çevresel uygulamaları karşılamak için özelleştirme için.
* Özellikler
|
①YOFC G657A1/G657A2 bükülmeye duyarsız optik fiber |
②İsteğe bağlı standart kayıp/düşük kayıp MT ferrule |
||||
|
|
|
||||
|
③Çeşitli kablo yapıları mevcut, zırhlı olmayan, tek zırhlı, çift zırhlı, çift ceketli ve daha fazlası da dahil olmak üzere |
④Mekanik performansları ve kemirgenlere karşı dayanıklılığı mükemmel. |
||||
|
|
|
||||
|
⑤Gereksinimlere göre farklı uzunluklarda özelleştirilebilir |
- |
||||
|
|
- |
||||
* Başvurular
1- Veri merkezi odasının kablolamaları.
2.40G/100G optik iletişim sistemleri, QSFP optik modülleri.
3Fiber optik iletişim sistemleri, kablolu televizyon ağları, telekom ağları.
4Yerel alan ağları (LAN), geniş alan ağları (WAN), FTTx.
* MPO Bağlantı parametreleri
|
Bağlantı tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Bağlantısı |
SM Standartı |
0.2dB |
0.75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|
MM Standartı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|
Erkek/Dişi |
Erkek: Pin ile, Kadın: Pin olmadan |
||||
* 3 boyutlu geometrik parametreler
|
Parçalar |
En fazla. |
Min. |
||
|
Kavis yarıçapı (mm) |
X |
2000 |
- 10 bin. |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0.15 |
- 0 oldu.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- 0 oldu.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Fiber yüksekliği (nm) |
3500 |
1000 |
||
|
Yakın liflerin yükseklik farkı (nm) |
500 |
N/A |
||
|
Maksimum negatif coplanar (nm) |
300 |
N/A |
||

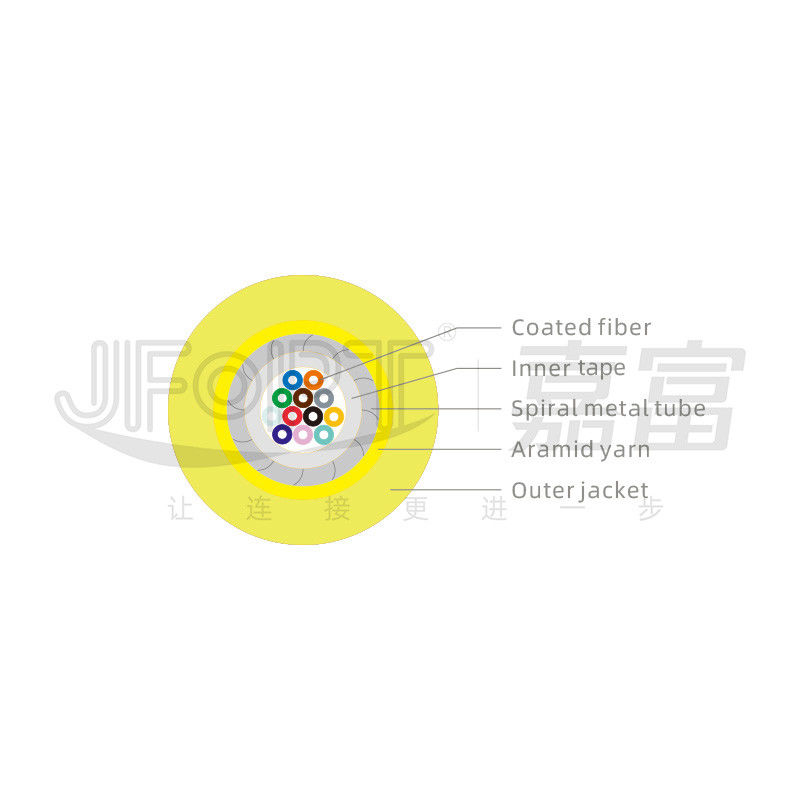

* Tek zırhlı tek kılıflı kablo parametreleri
|
Ürün |
Parametreler |
|||
|
Elyaf Türü |
İsteğe bağlı G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Lif Sayısı |
2 ~ 12 |
24 |
||
|
Zırh malzemeleri |
Paslanmaz çelik |
|||
|
Zırhlı Dış Diametre |
2.1~2.2mm |
3.6~3.7mm |
||
|
Zırh kalınlığı |
0.25 ~ 0.28mm |
0.25 ~ 0.28mm |
||
|
Dış kabuk çapı |
3.0±0.1mm |
4.5±0.1mm |
||
|
Dış kabuk malzemesi |
İsteğe bağlı LSZH/TPU |
|||
|
Dış kabuk rengi |
Sarı/Lanjeri/Lime Yeşili/Çam Mor/Geliştirilmiş |
|||
|
Çekim Gücü (uzun süreli) |
500N |
200N |
||
|
Çekim Gücü (Kısa süreli) |
800N |
600N |
||
|
Ezilme Direnci (Uzun süreli) |
800N/cm |
200N/cm |
||
|
Ezilme Direnci (Kısa süreli) |
1200N/cm |
600N/cm |
||
|
Minimum bükme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın derecesi |
İsteğe bağlı OFN/OFNR/OFNP |
|||
* Çift zırhlı çift kablo kablosu parametreleri
|
Ürün |
Parametreler |
|||
|
Elyaf Türü |
İsteğe bağlı G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Lif Sayısı |
2 ~ 12 |
24 |
||
|
İç kabuk dış çapı |
1.4±0.1mm |
3.0±0.2mm |
||
|
İç kabuk malzemesi |
LSZH |
|||
|
Zırh malzemeleri |
Paslanmaz çelik |
|||
|
Zırhlı Dış Diametre |
2.0±0.1mm |
4.0±0.2mm |
||
|
Zırh kalınlığı |
0.25 ~ 0.28mm |
0.4~0.43mm |
||
|
Döşeme katmanı |
Paslanmaz çelik |
|||
|
Dış kabuk çapı |
3.0±0.1mm |
6.0±0.3mm |
||
|
Dış kabuk malzemesi |
İsteğe bağlı LSZH/TPU |
|||
|
Dış kabuk rengi |
Sarı/Lanjeri/Lime Yeşili/Çam Mor/Geliştirilmiş |
|||
|
Çekim Gücü (uzun süreli) |
150N |
600N |
||
|
Çekim Gücü (Kısa süreli) |
300N |
1000N |
||
|
Sıkıştırma Gücü |
3000N/10cm |
|||
|
Minimum bükme yarıçapı (dinamik) |
60D |
|||
|
Minimum bükme yarıçapı (statik) |
30D |
|||
|
Çalışma sıcaklığı |
-40~80°C |
|||
|
Depolama sıcaklığı |
-40~80°C |
|||
|
Yangın derecesi |
İsteğe bağlı OFN/OFNR/OFNP |
|||
*Bağlantı Rengi Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beyz |
Aqua |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Mor |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Başlatma Seçenekleri
|
MPO botu |
||||
|
Türü |
Spesifikasyon |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak bot |
3.0 boot uzunluğu 33mm |
3.0/3.2 |
|
|
|
3.0 ayakkabı uzunluğu 17 mm |
3.0/3.2 |
|
|
|
|
4.0 boot uzunluğu 33mm |
3.8/4.0 |
|
|
|
|
Kare ayakkabı |
2.0 Çanta uzunluğu 25mm |
3.0/3.2 |
|
|
|
3.0 Çanta uzunluğu 25mm |
3.0/3.2 |
|
|
|
|
4.0 ayakkabı uzunluğu 17 mm |
3.8/4.0 |
|
|
|
|
Kurdele Kablo botu |
2.5*5.0 boot uzunluğu 22mm |
2.5 çarpı 5.0 |
|
|
|
Çıplak bant lif ayakkabısı |
Çıplak bant lif çizme uzunluğu 19 mm |
Çıplak bant lif |
|
|
|
Sekmeyi çekin |
Tüm botlar için evrensel |
Evrensel |
|
|
* Kutupluk Seçimi
|
12F Bağlama Kablosu |
||||
|
|
* Ürün ambalajı
|
|
|
|
Kalınlaştırılmış anti-statik torba |
Kalınlaştırılmış karton |
* Fabrika Gücü
|
Uzmanlık: 10 yıldan fazla bir süredir MPO atlayanlara odaklanan JFOPT, profesyonel uzmanlığa ve tam bir üst düzey ekipmana sahiptir (SUMIX/JRG/OPTOTEST),Yüksek kaliteli ve yüksek performanslı MPO atlayanların üretimini sağlayan. |
|
||||
|
Üretim kapasitesi: JFOPT, müşterilerin taleplerini karşılamak için hızlı ve verimli bir şekilde çok sayıda MPO atlayıcısı üretmek için 5 MPO üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrolü: JFOPT, hammaddeden üretim süreçlerine kadar her aşamada, profesyonel kalite denetimi ve izleme ile sıkı kalite kontrolü önlemleri uyguluyor.Ürünün kalitesini sağlamak için %100 3D interferometre testi / geri dönüş kaybı testi / son yüz incelemesi yapıyoruz. |
|
||||
|
Standartlaştırma: JFOPT, müşterilerin gereksinimlerine göre MPO atlayanlar için üretim standartlarını özelleştirebilir ve katı bir şekilde uygulayabilir, böylece ürünlerin tutarlılığını ve performans istikrarını sağlayabilir. |
|
||||
|
Teknolojik Yenilik: JFOPT teknolojik yeniliği vurgular ve daha gelişmiş ve daha yüksek performanslı MPO zıplayıcıları geliştirmeye adanmış profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Hizmet ve Teknik Destek: JFOPT, teknik danışmanlık, ürün önerileri ve satış sonrası bakım da dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar.Müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için. |
|
||||
* Sık sık sorular ve cevaplar- Hayır.
1MPO atlayışlarını özelleştirirken hangi konular dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Elyaf türü ve çekirdek sayısı / Erkek veya dişi bağlantılar / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2MPO atlayanlarımız için istikrarlı parametreleri nasıl sağlayacağız?
JFOPT'nin MPO atlayanları %100 3D interferometre testinden ve %100 yerleştirme kaybı testinden geçiyor, böylece istikrarlı parametreler sağlanıyor.
3Teslimat süremiz nedir?
Aylık üretim kapasitemiz 30.000+ MPO bağlantısı, hızlı teslimatı garanti ediyor.
4MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO atlayışlarına ek olarak, MPO dönüşümleri, MPO hafifleyicileri, MPO erkek-kadın adaptörleri, MT atlayışları ve diğer MPO ile ilgili ürünler de üretiyoruz.
