Menşe yeri:
Çin
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
MPO-MPO 12C SM G657A1/G657A2 3.0 LSZH A/B Polarite Değişimi
Bize Ulaşın

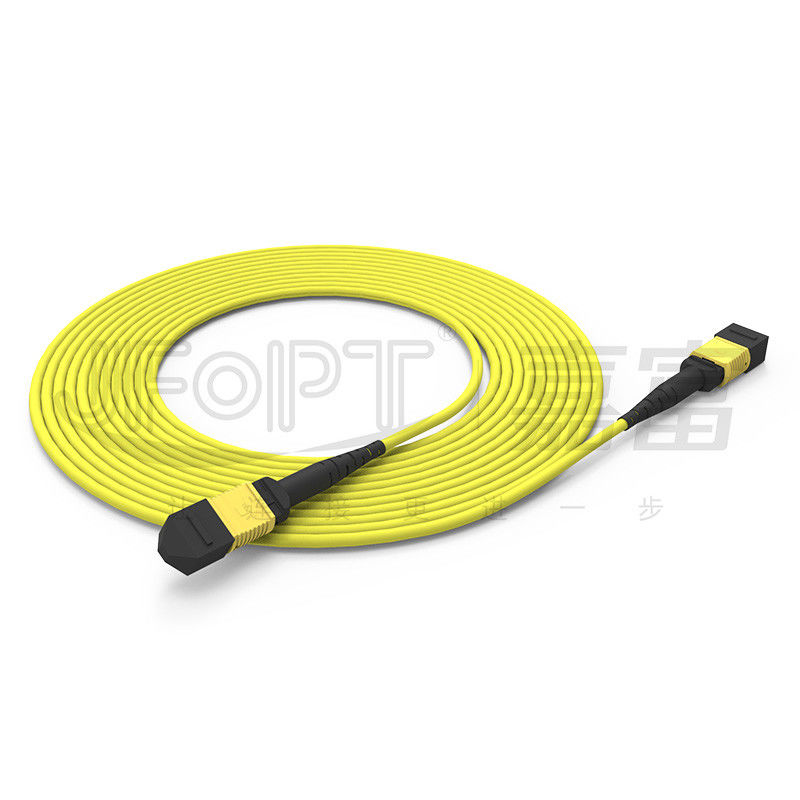

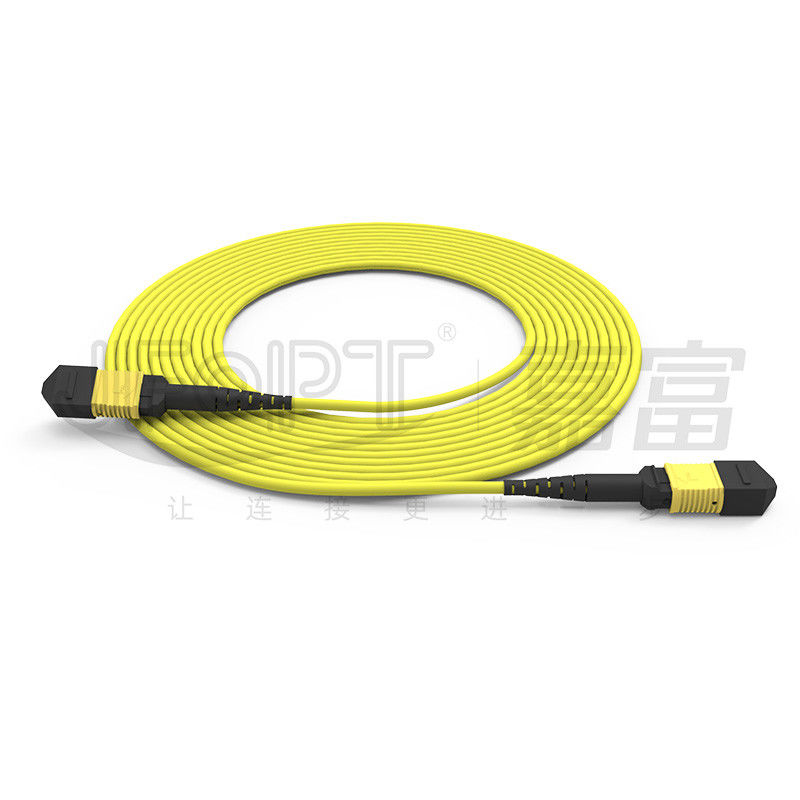

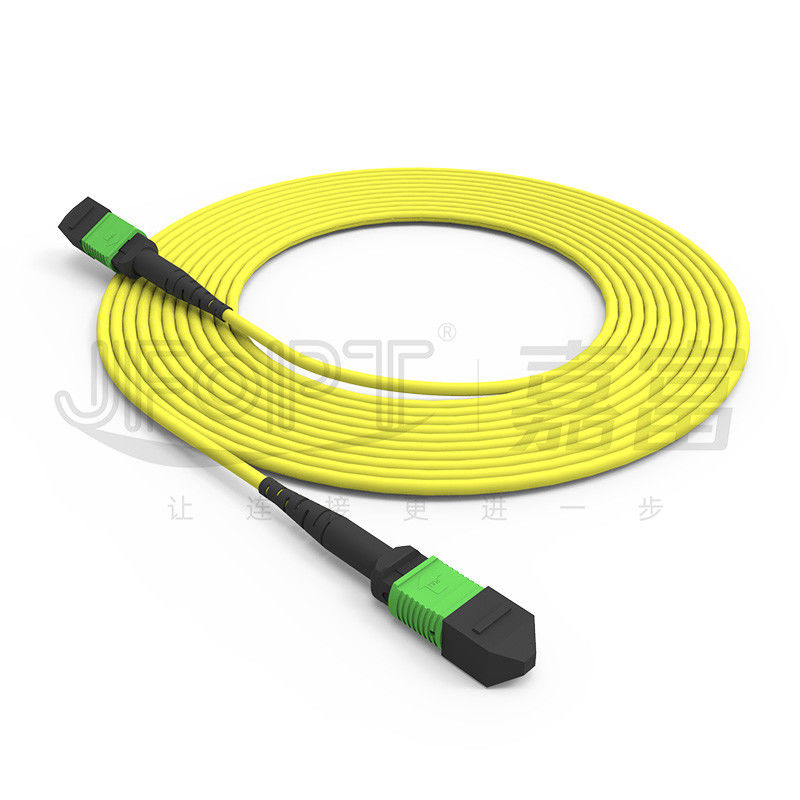

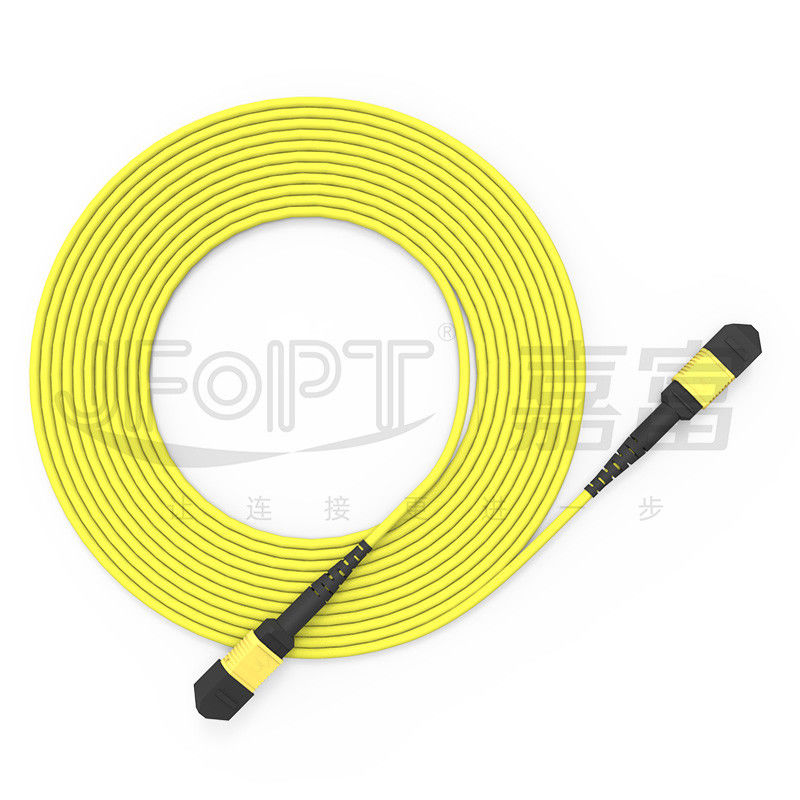

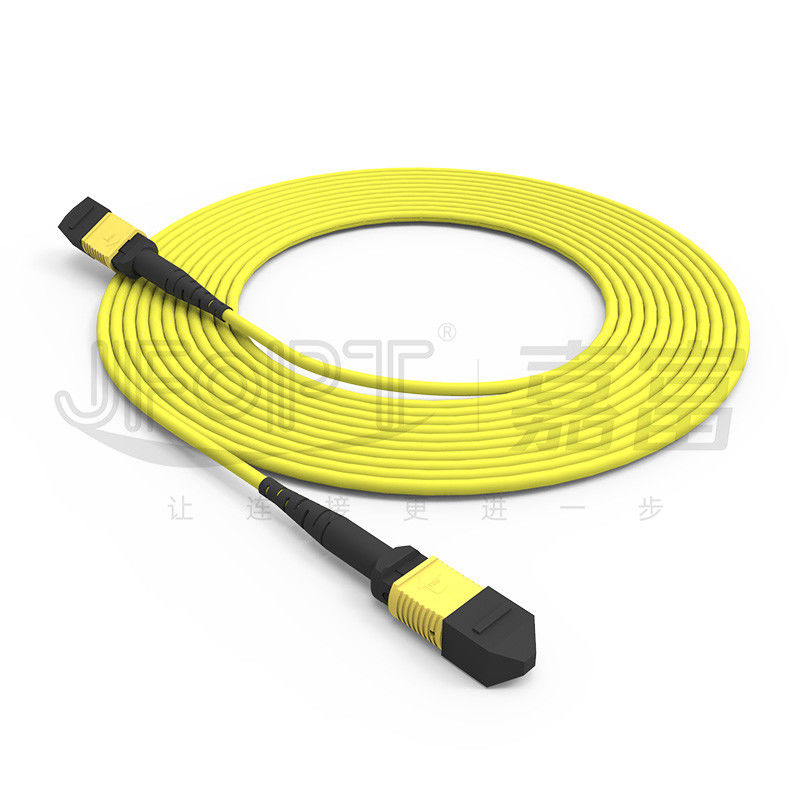

MPO-MPO 12 çekirdekli tek modlu G657A1/G657A2 3.0 LSZH A/B Polarite tersine çevirme gövde yama kablosu
Veri merkezi içindeki karmaşık kablolama sistemlerinde, çoğu zaman yanlış MPO atlama kutupluğu sorunu vardır, bu da başarısız bağlantılarla sonuçlanabilir,Yerel inşaatlarda gecikmelere neden olmak ve bütçe tahminlerini aşmakJFOPT, bu zorluğu tamamen çözmek için kutupluk tersine dönüşümlü 12 çekirdekli bir MPO atlayıcısı tanıttı.Bu kutup tersine MPO atlayıcısı A ve B kutupları arasında kesintisiz geçiş için izin verir, optik fiber kablolamalarında daha fazla esneklik sağlar ve kablolama karmaşıklığını azaltır.ve A ve B kutupları arasında kolayca geçebilirsinizJFOPT'nin kutupluk tersine çevirme MPO atlayıcısı ile,yanlış kutupların neden olduğu hayal kırıklıklarını ortadan kaldırabilir ve bu sorunları kolayca çözebilirsiniz..
* Özellikler
|
①A/B Kutupluk Tersine Çevirimi |
②Dönüştürmek İçin Alet Gerekli Değil |
||||
|
|
|
||||
|
③Dönüşüm sırasında evin çıkarılmasına gerek yok |
④Esnek Kablolama, Yerel İnşaat Karmaşıklığını Azaltır |
||||
|
|
|
||||
|
⑤Tek mod seçenekleri: G657A1/G657A2; Çok mod seçenekleri: OM3/OM4/OM5 |
- |
||||
|
|
- |
||||
* Başvurular
1- Veri merkezi odasının kablolamaları.
2.40G/100G optik iletişim sistemleri, QSFP optik modülleri.
3Fiber optik iletişim sistemleri, kablolu televizyon ağları, telekom ağları.
4Yerel alan ağları (LAN), geniş alan ağları (WAN), FTTx.
* MPO Bağlantı parametreleri
|
Bağlantı tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Bağlantısı |
SM Standartı |
0.2dB |
0.75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|
MM Standartı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|
Erkek/Dişi |
Erkek: Pin ile, Kadın: Pin olmadan |
||||
* 3 boyutlu geometrik parametreler
|
Parçalar |
En fazla. |
Min. |
||
|
Kavis yarıçapı (mm) |
X |
2000 |
- 10 bin. |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0.15 |
- 0 oldu.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- 0 oldu.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Fiber yüksekliği (nm) |
3500 |
1000 |
||
|
Yakın liflerin yükseklik farkı (nm) |
500 |
N/A |
||
|
Maksimum negatif coplanar (nm) |
300 |
N/A |
||
* Optik kablo parametreleri
|
Ürün |
Parametreler |
|||
|
Elyaf Türü |
İsteğe bağlı G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Lif Sayısı |
İsteğe bağlı 8/12/16/24 |
|||
|
Güç Üyesi |
Aramid ipliği |
|||
|
Dış ceket malzemesi |
İsteğe bağlı LSZH/PVC/TPU |
|||
|
Dış ceket çapı |
3.0mm |
|||
|
Dış ceket rengi |
Sarı / Turuncu / Yeşil / Heather Violet / Özel |
|||
|
Çekim Gücü (uzun süreli) |
80N |
|||
|
Çekim Gücü (Kısa süreli) |
150N |
|||
|
Çakma Gücü (Uzun Dönem) |
100N/cm |
|||
|
Kırılma Gücü (Kısa süreli) |
500N/cm |
|||
|
Minimum bükme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın derecesi |
İsteğe bağlı OFN/OFNR/OFNP |
|||
|
Ürün |
Parametreler |
|||
|
Elyaf Türü |
İsteğe bağlı G652D/G657A1/OM1/OM2/OM3/OM4/OM5 |
|||
|
Lif Sayısı |
2 ~ 12 |
|||
|
Güç Üyesi |
Aramid ipliği |
|||
|
Dış ceket malzemesi |
İsteğe bağlı LSZH/PVC/TPU |
|||
|
Dış ceket çapı |
2.5x5.0mm |
|||
|
Dış ceket rengi |
Sarı / Turuncu / Yeşil / Heather Violet / Özel |
|||
|
Çekim Gücü (uzun süreli) |
100N |
|||
|
Çekim Gücü (Kısa süreli) |
200N |
|||
|
Çakma Gücü (Uzun Dönem) |
200N/cm |
|||
|
Kırılma Gücü (Kısa süreli) |
500N/cm |
|||
|
Minimum bükme yarıçapı (dinamik) |
50 mm |
|||
|
Minimum bükme yarıçapı (statik) |
30 mm |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın derecesi |
İsteğe bağlı OFN/OFNR/OFNP |
|||
*Bağlantı Evi Renk Seçenekleri
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beyz |
Aqua |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Mor |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Başlatma Seçenekleri
|
MPO botu |
||||
|
Türü |
Spesifikasyon |
Uygulanabilir kablo |
Resim |
Çizimler |
|
Yuvarlak bot |
3.0 boot uzunluğu 33mm |
3.0/3.2 |
|
|
|
3.0 ayakkabı uzunluğu 17 mm |
3.0/3.2 |
|
|
|
|
4.0 boot uzunluğu 33mm |
3.8/4.0 |
|
|
|
|
Kare ayakkabı |
3.0 Çanta uzunluğu 25mm |
3.0/3.2 |
|
|
|
4.0 ayakkabı uzunluğu 17 mm |
3.8/4.0 |
|
|
|
|
Kurdele Kablo botu |
2.5*5.0 boot uzunluğu 22mm |
2.5 çarpı 5.0 |
|
|
|
Çıplak bant lif ayakkabısı |
Çıplak bant lif çizme uzunluğu 19 mm |
Çıplak bant lif |
|
|
* Değişken kutupluk işlevi
* Kutupluk Seçimi
|
12F Bağlama Kablosu |
||||
|
|
* Ürün ambalajı
|
|
|
|
Kalınlaştırılmış anti-statik torba |
Kalınlaştırılmış karton |
* Fabrika Gücü
|
Uzmanlık: JFOPT, 10 yıldan fazla bir süredir MPO atlayışlarının üretimine odaklanmıştır. Profesyonel teknoloji ve birinci sınıf marka ekipmanlarının (SUMIX / JRG / OPTOTEST) tam bir setiyle, yüksek kaliteli,Yüksek performanslı MPO atlayanlar. |
|
||||
|
Üretim kapasitesi: JFOPT, müşterilerin taleplerini karşılamak için büyük miktarda MPO gövde kablosunun hızlı ve verimli üretimini sağlayan 5 MPO üretim hattına sahiptir. |
|
||||
|
Kalite kontrolü: JFOPT, hammadde tedarikinden üretim süreçlerine kadar her aşamada, profesyonel kalite denetimi ve izleme ile sıkı kalite kontrolü önlemleri uyguluyor.Ürün kalitesini sağlamak için %100 3D interferometre testi/IL&RL testi/son yüz denetimi yapıyoruz.. |
|
||||
|
Standartları belirlemek: JFOPT, ürün tutarlılığını ve performans istikrarını sağlamak için kullanıcı ihtiyaçlarına göre MPO atlama üretim standartlarını formüle edebilir ve sıkı bir şekilde uygulayabilir. |
|
||||
|
Teknolojik yenilik: JFOPT, teknolojik yeniliklere odaklanır ve daha gelişmiş işlevlere ve daha yüksek performansı olan MPO zıplayıcılarını sürekli olarak geliştirmek için profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Hizmet ve Teknik Destek: JFOPT, teknik danışmanlık, ürün önerisi, satış sonrası bakım vb. gibi kapsamlı satış öncesi ve satış sonrası hizmetler sunar.Müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için. |
|
||||
* Sık sık sorular ve cevaplar- Hayır.
1MPO atlayışlarını özelleştirirken hangi konular dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Elyaf türü ve elyaf sayısı / Erkek veya dişi bağlantılar / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2MPO atlayanlarımız için istikrarlı parametreleri nasıl sağlayacağız?
JFOPT'nin MPO zıplayıcıları %100 3D interferometre testinden ve %100 IL&RL testinden geçerek istikrarlı parametreler sağlar.
3Teslimat süremiz nedir?
Aylık üretim kapasitemiz 30.000+ MPO bağlantısı, hızlı teslimatı garanti ediyor.
4MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO atlayışlarına ek olarak, MPO dönüşümleri, MPO zayıflatıcıları, MPO erkek kadın adaptörleri, MT atlayışları ve diğer MPO ile ilgili ürünler de üretiyoruz.
