Menşe yeri:
ÇIN
Marka adı:
JFOPT
Sertifika:
Product : CE / UL / ROHS / REACH , Company : ISO9001 / ISO14001
Model numarası:
OM4 24C MPO-24LC Fanout Bağlantı Kablosu
Bize Ulaşın

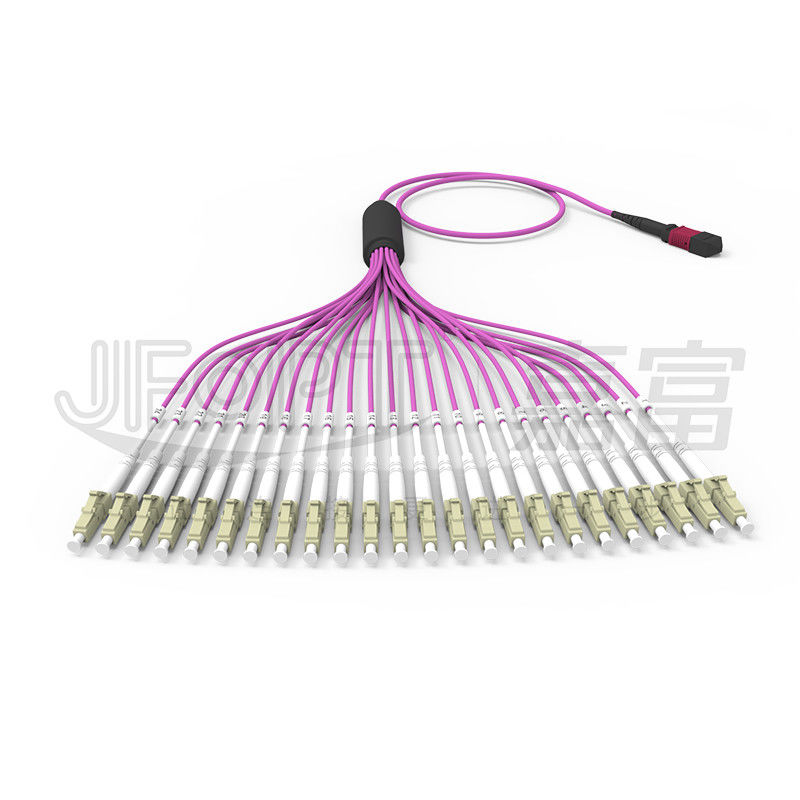

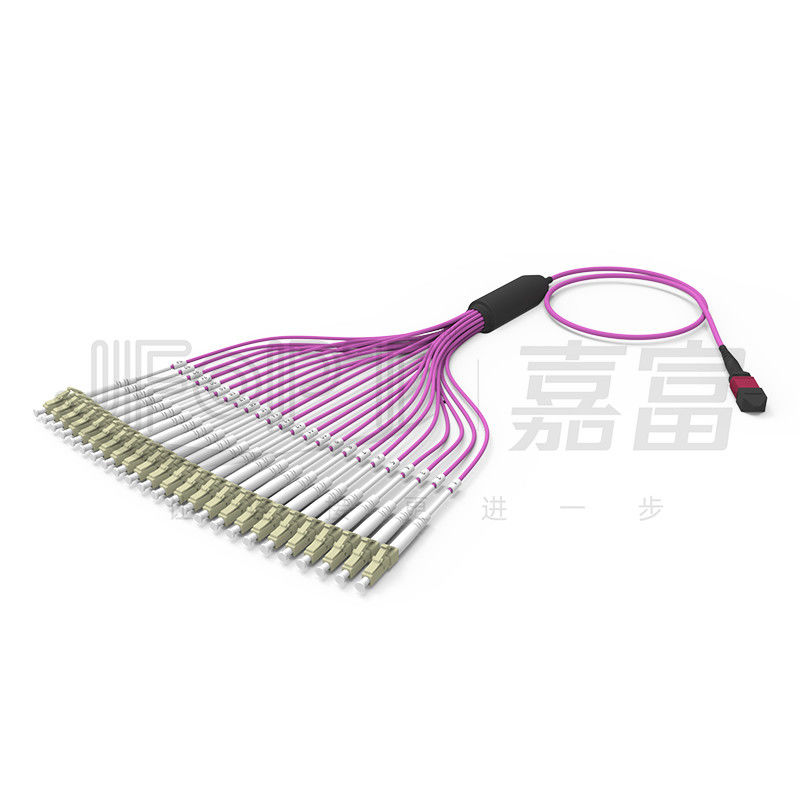

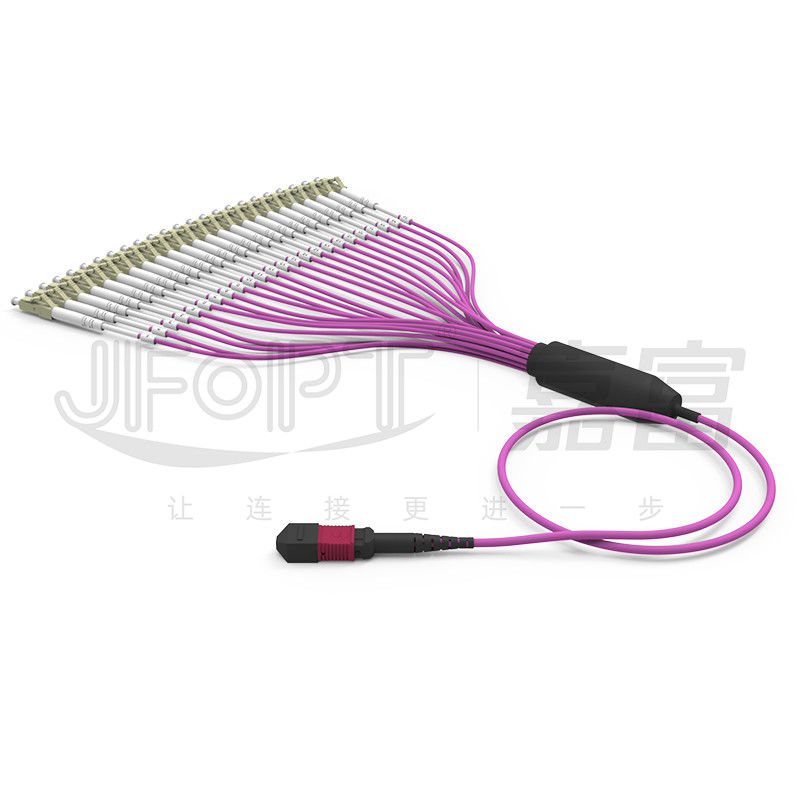

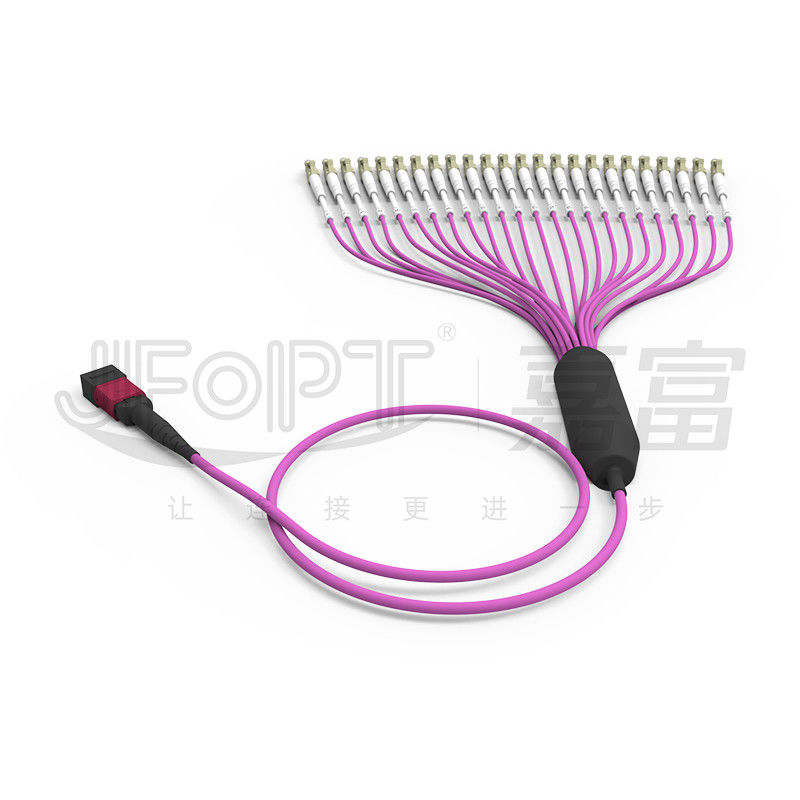

MPO-LC Multimode OM4 24 çekirdekli LSZH Yüksek yoğunluklu Veri Merkezi Patch Cord
MPO-LC yama kabloları genellikle yüksek yoğunluklu kablolama elde etmek için 3 mm mini kablolar veya 2.5 * 5 mm düz optik kablolar kullanır.İthalatlı ve yerli seçenekler dahil, LC konektörleri basit veya çift katlı olarak seçilebilir. Optik kablo, germe dayanıklılığını ve kablolama güvenliğini artırmak için yüksek dayanıklılıklı, alev gerileyici aramid ipliği içerir.Hem konektörler hem de optik kablolar, kurulum ve sonraki bakım sırasında hızlı bir şekilde tanımlanması için uluslararası standartlara göre üretilebilir.
* Özellikler
|
①Hızlı ve yüksek yoğunlukta kurulmasını sağlayan 24 çekirdekli tek bağlantı
|
②Seçim için çeşitli alev gerileyici seviyeler mevcuttur.
|
|
|
|
③MT fiş ve fişten çıkma döngüsü ömrü en az 500 kere
|
④Hem düşük kayıp hem de standart kayıp seçenekleri mevcuttur.
|
|
|
|
5 Dal uzunlukları fan-out veya eşit uzunluklar için özelleştirilebilir |
- |
|
|
- |
* Başvurular
1- Veri merkezi ağ kablosu.
2.40G/100G optik iletişim sistemleri, QSFP optik modülleri.
3Fiber optik iletişim sistemleri, kablolu televizyon ağları, telekom ağları.
4Yerel alan ağları (LAN), geniş alan ağları (WAN), FTTx.
* MPO Bağlantı parametreleri
|
Bağlantı tipi |
Ekleme Kaybı |
Geri dönüş kaybı |
|||
|
Tipik |
Maksimum |
||||
|
MPO Bağlantısı |
SM Standartı |
0.2dB |
0.75 dB |
APC≥60dB |
|
|
SM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|
MM Standartı |
0.2dB |
0.6dB |
PC≥25dB |
||
|
MM Düşük Kayıp |
0.1dB |
0.35dB |
|||
|

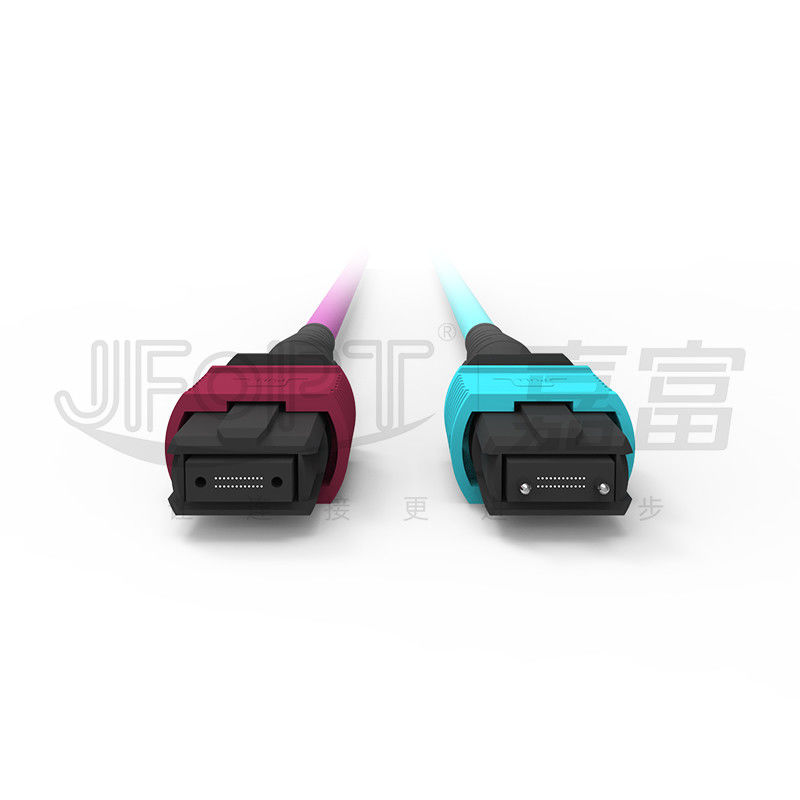

Erkek/Dişi |
Erkek: Pin ile, Kadın: Pin olmadan |
||||
* LC Bağlantı parametreleri
|
Bağlantı özellikleri |
Bağlantı tipi |
LC |
|||
|
Son yüz türü |
Tek mod: UPC/APC; Çok mod: UPC |
||||
|
Ferrule tipi |
A sınıfı zirkonya seramik ferrule |
||||
|
Bağlantı Evi Rengi |
Mavi/Yeşil/Beige/Aqua/Violet/Lime |
||||
|
Ekleme Kaybı |
≤0.3dB/≤0.2dB/≤0.15dB |
||||
|
Geri dönüş kaybı |
Tek mod: UPC≥50dB; APC≥60dB; Multimod: ≥25dB |
||||
|
Tekrarlanabilirlik |
≤0.2dB |
||||
|
Değişkenlik |
≤0.2dB |
||||
* 3 boyutlu geometrik parametreler (ihtiyatlı)
|
Parçalar |
En fazla. |
Min. |
||
|
Kavis yarıçapı (mm) |
X |
2000 |
- 10 bin. |
|
|
Y |
- |
5 |
||
|
Açı (°) |
X |
0.15 |
- 0 oldu.15 |
|
|
Y ((APC) |
8.2 |
7.8 |
||
|
Y(PC) |
0.2 |
- 0 oldu.2 |
||
|
Optik çekirdeğin eğrilik yarıçapı (mm) |
- |
1 |
||
|
Fiber yüksekliği (nm) |
3500 |
1000 |
||
|
Yakın liflerin yükseklik farkı (nm) |
500 |
N/A |
||
|
Maksimum negatif coplanar (nm) |
300 |
N/A |
||
*Kablo parametreleri
|
Proje |
Parametreler |
|||
|
Elyaf Türü |
İsteğe bağlı: G652D / G657A1 / OM1 / OM2 / OM3 / OM4 / OM5 |
|||
|
Lif Sayısı |
İsteğe bağlı: 8/12/16/24 |
|||
|
Güç Üyesi |
Aramid ipliği |
|||
|
Dış ceket malzemesi |
İsteğe bağlı: LSZH / PVC / TPU |
|||
|
Dış ceket çapı |
3.0mm |
|||
|
Dış ceket rengi |
Sarı / Turuncu / Akva / Mağenta / Özel |
|||
|
Çekim Gücü (uzun süreli) |
80N |
|||
|
Çekim Gücü (Kısa süreli) |
150N |
|||
|
Ezilme Direnci (Uzun süreli) |
100N/cm |
|||
|
Ezilme Direnci (Kısa süreli) |
500N/cm |
|||
|
Minimum bükme yarıçapı (dinamik) |
20D |
|||
|
Minimum bükme yarıçapı (statik) |
10D |
|||
|
Çalışma sıcaklığı |
-20~60°C |
|||
|
Depolama sıcaklığı |
-20~60°C |
|||
|
Yangın derecesi |
İsteğe bağlı: OFN / OFNR / OFNP |
|||
* Bağlantı Evi Renk Seçimi
|
MPO konektörü |
||||
|
SM |
Yeşil |
Sarı |
||
|
Referans renk numarası PANTONE 2270C |
Referans renk numarası PANTONE 100C |
|||
|
|
|
|||
|
MM |
Beyz |
Aqua |
||
|
Referans renk numarası PANTONE 7534C |
Referans renk numarası PANTONE 2226C |
|||
|
|
|
|||
|
Mor |
- |
|||
|
Referans renk numarası PANTONE 7641C |
||||
|
|
||||
* Fanout Seçenekler
|
|
|
|
Ana Kablo Yapısı |
|
|
|
|
|
Eşit uzunlukta bir fanout |
Farklı uzunluklardaki Fanout |
|
|
|
|
Fanout 0.9mm Dal |
|
|
|
|
|
Fanout 2.0/3.0mm Dal |
|
* Kutupluk Seçimi
|
|
* Ürün ambalajı
|
|
|
|
Kalınlaştırılmış anti-statik torba |
Kalınlaştırılmış karton |
* Fabrika Gücü
|
Profesyonellik: JFOPT, profesyonel uzmanlığı ve tam bir üst düzey ekipman seti (SUMIX/JRG/OPTOTEST) ile 10 yıldan fazla bir süredir MPO atlayanların üretimine odaklanıyor.Yüksek kaliteli ve yüksek performanslı MPO atlayanlar üretebilir.. |
|
||||
|
Üretim kapasitesi: JFOPT, müşterilerin taleplerini karşılamak için çok sayıda MPO atlayıcısının hızlı ve verimli üretimini sağlayan 5 MPO üretim hattına ve ekipmanına sahiptir. |
|
||||
|
Kalite kontrolü: JFOPT, fabrika son yüzü denetimi ve% 100 test de dahil olmak üzere, istikrarlı aktarım performansını sağlamak için profesyonel test ekipmanları kullanan sıkı kalite kontrol önlemlerine sahiptir. |
|
||||
|
Standartlaştırma: JFOPT, hammadde tedarikinden üretim süreçlerine kadar her aşamada profesyonel kalite testleri ve izleme de dahil olmak üzere sıkı kalite kontrolü önlemleri uyguluyor.% 100 3 boyutlu müdahale testi yapıyoruz., ekleme kaybı testi ve ürün kalitesini sağlamak için son yüz denetimi. |
|
||||
|
Teknolojik Yenilik: JFOPT, teknolojik yeniliğe önem verir ve daha gelişmiş ve daha yüksek performanslı MPO atlayanları sürekli olarak geliştiren profesyonel bir Ar-Ge ekibine sahiptir. |
|
||||
|
Hizmet ve Teknik Destek: JFOPT, teknik danışmanlık, ürün önerileri ve satış sonrası onarımlar da dahil olmak üzere kapsamlı satış öncesi ve satış sonrası hizmetler sunar.Müşteri ihtiyaçlarını karşılamak ve müşteri memnuniyetini sağlamak için. |
|
||||
* Sık sık sorular ve cevaplar- Hayır.
1MPO atlayışlarını özelleştirirken hangi konular dikkate alınmalıdır?
Jumper uzunluğu / Kablo malzemesi / Elyaf türü ve elyaf sayısı / MPO Erkek veya dişi / Ekleme kaybı standartları / Renk gereksinimleri / Etiketler ve özelleştirme istekleri.
2MPO atlayanlarımız için istikrarlı parametreleri nasıl sağlayacağız?
JFOPT'nin MPO zıplayıcıları %100 3D interferometre testinden ve %100 IL&RL testinden geçiyor, böylece istikrarlı parametreler sağlanıyor.
3Teslimat süremiz nedir?
Aylık üretim kapasitemiz 30.000+ MPO bağlantısı, hızlı teslimatı garanti ediyor.
4MPO ile ilgili başka hangi ürünleri sunuyoruz?
MPO atlayışlarına ek olarak, MPO dönüşümleri, MPO hafifleyicileri, MPO erkek kadın adaptörleri, MT atlayışları ve diğer MPO ile ilgili ürünler de üretiyoruz.
