Place of Origin:
CHINA
Marka adı:
JFOPT
Sertifika:
CE, ISO9001
Model Number:
MPO Multimode OM3 Fiber Optic Patch Cord
Bize Ulaşın

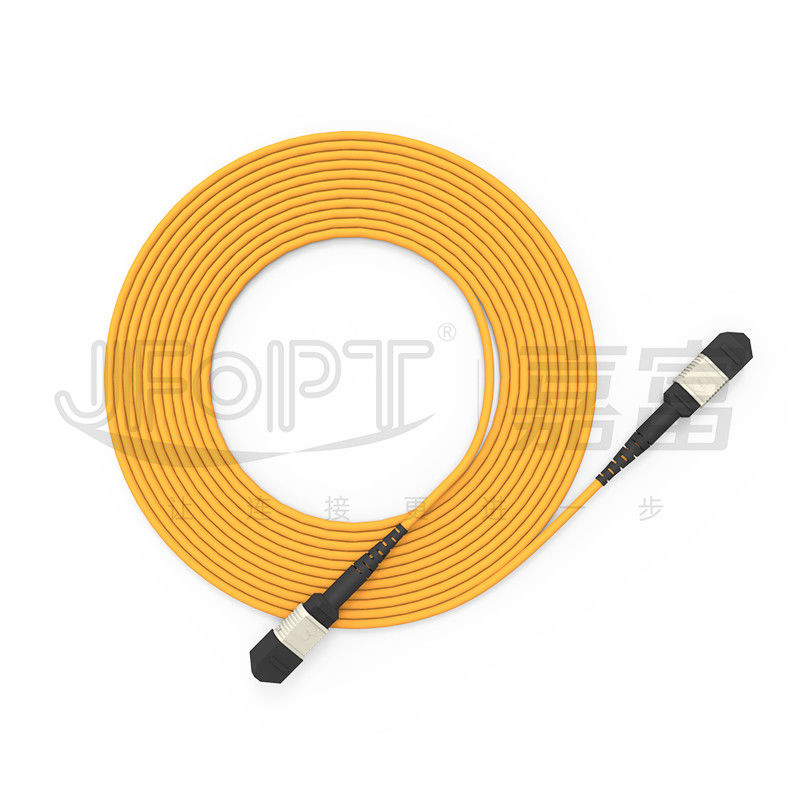

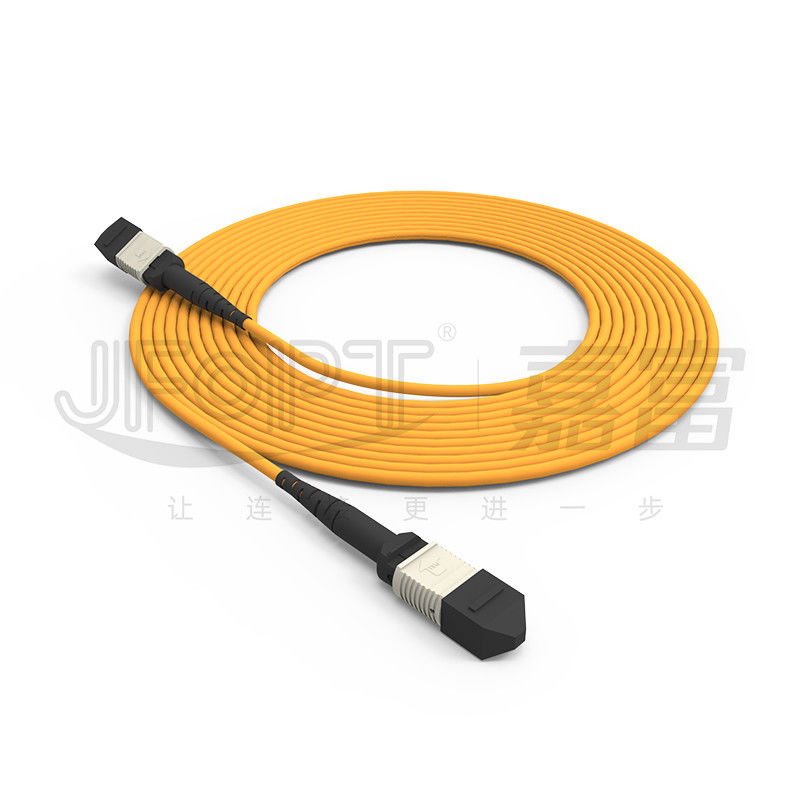

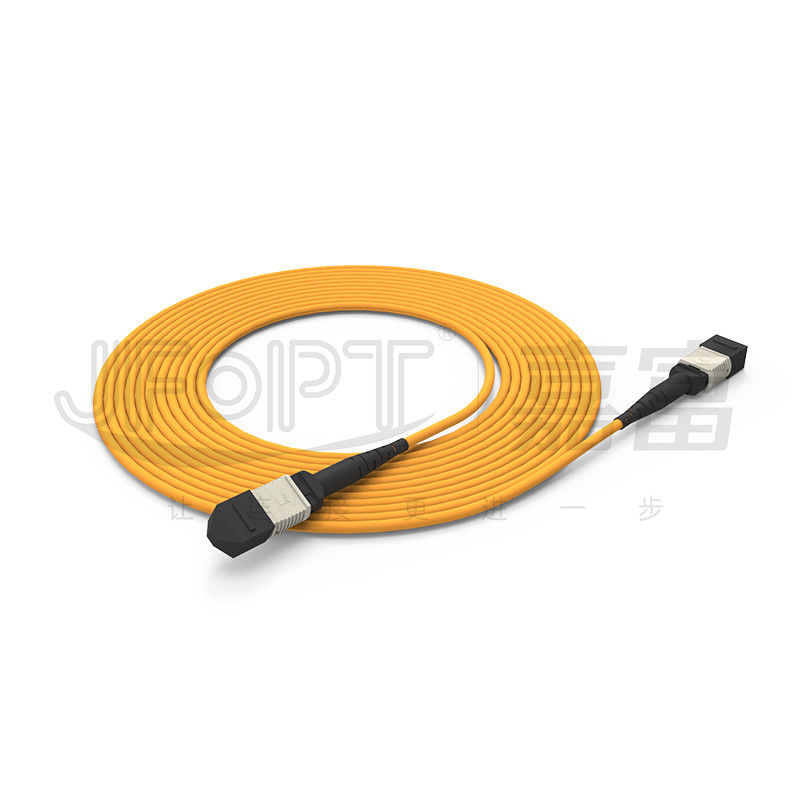

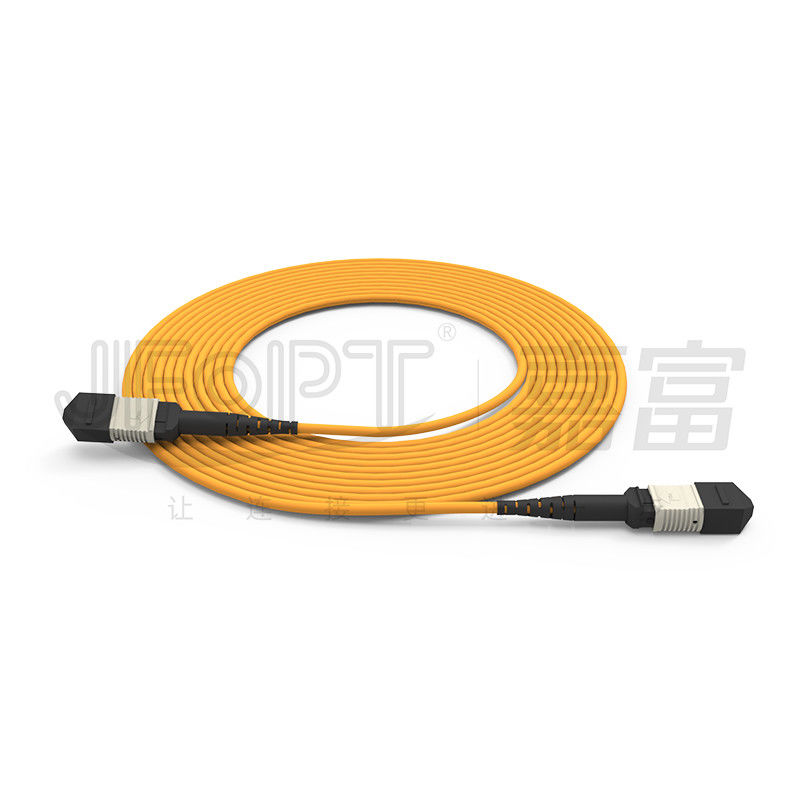

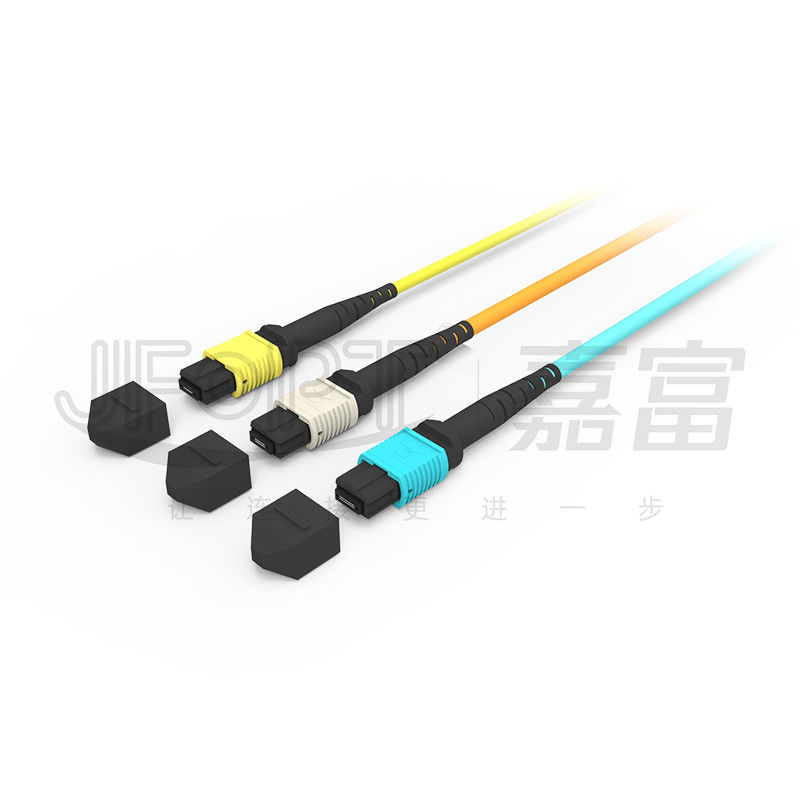

MPO (Multi-fiber PushOn) konektörü, MT seri konektörlerinin bir parçasıdır.JFOPT'ler tarafından MPO konektörleri ve optik fiber kabloları işlenirBu hopperler 8 ila 32 çekirdekle tasarlanabilir ve en yaygın olarak kullanılan 12 çekirdekli MPO konektörüdür.
MPO konektörünün kompakt tasarımı, daha fazla çekirdek ve MPO atlayıcısı için daha küçük bir boyut sağlar.Bu, yüksek yoğunluklu entegre optik fiber hatlarının gerekli olduğu ortamlarda kullanılmak için idealdir, örneğin kablolama işleminde, FTTX ve 40/100GSFP, SFP + ve diğer alıcı modülleri ile.MPO yama kabloları, aynı zamanda ekipman içindeki hem iç hem de dış bağlantı uygulamaları için yaygın olarak kullanılır..
Ağ verimliliğini artırmak ve potansiyel arızaları azaltmak için 4, 8, 12 ve 24 çekirdekli MPO konektörleri kullanmayı öneririz.Ama aynı zamanda kablolama için gereken alanı da azaltırlar..
Bağlantılarımız, 10G'den 40G'ye ve 100G ağ iletimine sorunsuz ve sorunsuz yükseltmeleri desteklemek için tasarlanmıştır.Daha hızlı hızlara sorunsuz bir geçiş sağlamak.
Farklı kullanıcıların farklı yapılandırma gereksinimleri olduğunu anlıyoruz, bu yüzden bağlantılarımız çeşitli fiber özellikleriyle uyumludur.ve tek modlu G652D ve G657A2, kullanıcıların özel ihtiyaçlarına göre kurulumlarını özelleştirmelerine izin verir.
Ayrıca özel dairesel yapısı ve daha küçük dış çaplı yeni bir optik kablo geliştirdik.Depolama ve yerleştirmeyi kolaylaştırmak ve hızlandırmakZaman alıcı ve zor kurulum süreçlerine veda edin.
|
Ürün Adı |
MPO gövde kablosu |
|---|---|
|
Çalışma Dalga Boyutu |
850nm, 1300nm. |
|
Çalışma sıcaklığı |
-40°C~85°C |
|
Kablo ceket malzemesi |
PVC / LSZH / TPU |
|
Bağlantı cilalama |
PC/UPC/APC |
|
Fiber Modu |
Çok modlu OM1 |
|
Ceket malzemesi |
PVC/LSZH/OFNP |
|
Bağlantı modeli |
MPO |
|
Türü |
Çok çekirdekli fiber optik yama kablosu |
|
MPO Cinsiyet |
Erkek/Dişi |
|
Doğum yeri |
Guangdong, Çin |
|
Ürün Anahtarları |
12 çekirdekli MPO Bağlantı Fiber Optic Kablosu |
|
FerKural türü |
Ekleme kaybı |
Geri dönüş kaybı |
|||||
|
Tipik |
Maksimum |
||||||
|
SM standart kaybı |
0.20 dB |
≤0.75dB |
≥ 60dB (APC 8°) |
||||
|
SM düşük kayıp |
0.10 dB |
≤0.35dB |
|||||
|
MM standart kaybı |
0.20 dB |
≤0.6dB |
≥ 20dB |
||||
|
MM düşük kayıp |
0.10 dB |
≤0.35dB |
|||||
|
MT Ferrule Seçenekleri |
||||||
|
Fiber modu |
Performans |
Lif sayımı |
||||
|
Tek mod |
Standart kayıp |
12 (1x12) |
||||
|
24 (2x12) |
||||||
|
Düşük kayıp |
12 (1x12) |
|||||
|
Çoklu mod |
Standart kayıp |
12 (1x12) |
||||
|
16 (1x16) |
||||||
|
24 (2x12) |
||||||
|
32 (2x16) |
||||||
|
Düşük kayıp |
12 (1x12) |
|||||
|
24 (2x12) |
||||||
|
Kablo Parametresi |
||||||||
|
Parçalar |
Özellikler |
|||||||
|
Lif Sayısı |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
Fiber |
Çapraz |
250±15μm |
||||||
|
Renk |
Mavi/Laplı/Yeşil/Kahverengi/Gri/Beyaz/Kırmızı/Siyah/Sarı/ Mor/Pembe/Aqua |
|||||||
|
Güç Üyesi |
Aramid ipliği |
|||||||
|
Dış ceket |
Çapraz |
3.0±0.2mm |
||||||
|
Malzeme |
PVC /LSZH |
|||||||
|
Renk |
Mavi/Laplı/Yeşil/Kahverengi/Gri/Beyaz/Kırmızı/Siyah/Sarı/ Mor/Pembe/Aqua |
|||||||
|
Mekanik performans |
||||||||
|
Parçalar |
Özellikler |
|||||||
|
Lif Sayısı |
2 |
4 |
6 |
8 |
12 |
24 |
||
|
Çekim dayanıklılığı (uzun süreli) / N |
80 |
|||||||
|
Çekim gücü (Kısa süreli) / N |
150 |
|||||||
|
Ezme Direnci (Uzun Dönem) / N/10cm |
150 |
100 |
||||||
|
Ezme Direnci (Uzun Dönem) / N/10cm |
500 |
|||||||
|
Min. Eğilme Yarıçapı (Dinamik) / mm |
20D |
|||||||
|
Min. Eğiliş yarıçapı (statik) / mm |
10D |
|||||||
|
Çalışma sıcaklığı/°C |
-20+60 |
|||||||
|
Depolama sıcaklığı/°C |
-20+60 |
|||||||
|
Fiber Parametresi |
||||||||
|
SM: |
||||||||
|
Parçalar |
Birim |
G.652D |
G.657A1 |
G.657A2 |
||||
|
Mod Alanı Çapı |
1310nm |
μm |
9.1±0.4 |
8.8±0.4 |
8.8±0.4 |
|||
|
1550nm |
μm |
10.4±0.5 |
9.8±0.5 |
9.8±0.5 |
||||
|
Kaplama çapı |
μm |
125±1 |
125 ± 0.7 |
125 ± 0.7 |
||||
|
Kaplama Dairesel Olmaması |
% |
≤ 1 |
≤0.7 |
≤0.7 |
||||
|
Çekirdek kaplama konsantrikliği hatası |
μm |
≤0.6 |
≤0.5 |
≤0.5 |
||||
|
Kaplama çapı |
μm |
245±7 |
245±5 |
245±5 |
||||
|
Kaplama Dairesel Olmaması |
% |
≤6.0 |
≤6.0 |
≤6.0 |
||||
|
Kaplama-kaplama konsantrikliği hatası |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
||||
|
Kablo kesimi dalga boyu |
nm |
λcc≤1260 |
λcc≤1260 |
λcc≤1260 |
||||
|
Kablo zayıflama katsayısı |
1310nm |
dB/km |
≤0.4 |
≤0.4 |
≤0.4 |
|||
|
1550nm |
dB/km |
≤0.3 |
≤0.3 |
≤0.3 |
||||
|
MM: |
||||||||
|
Parçalar |
birim |
62.5/125 |
50/125 |
OM3-150 |
OM3-300 |
OM4 |
||
|
Çekirdek çapı |
μm |
62.5±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
50±2.5 |
||
|
Kaplama çapı |
μm |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
125±1.0 |
||
|
Çekirdekli olmayan çekirdek |
% |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
≤ 5.0 |
||
|
Kaplama Dairesel Olmaması |
% |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Çekirdek kaplama konsantrikliği hatası |
μm |
≤1.5 |
≤1.5 |
≤1.0 |
≤1.0 |
≤1.0 |
||
|
Kaplama çapı |
μm |
245±7 |
245±7 |
245±7 |
245±7 |
245±7 |
||
|
Kaplama Dairesel Olmaması |
% |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
≤6.0 |
||
|
Kaplama-kaplama konsantrikliği hatası |
μm |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
≤12.0 |
||
|
OFL bant genişliği |
850nm |
MHz·km |
≥ 160 |
≥ 500 |
≥ 700 |
≥1500 |
≥3500 |
|
|
1300nm |
MHz·km |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
≥ 500 |
||
|
Kablo zayıflama katsayısı |
850nm |
dB/km |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
≤3.0 |
|
|
1300nm |
dB/km |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
≤1.0 |
||
1Veri kablolama merkezi.
2Fiber optik iletişim odası.
3. Optik fiber test ekipmanları
4Optik fiber iletim ekipmanları
Marka adı: JFOPT
Model Numarası: MPO Multimode OM1 Fiber Optic Patch Cord
Doğum yeri: ÇIN
Sertifika: CE, ISO9001
En az sipariş miktarı: 1
Fiyat: NA
Paketleme: Karton kutu
Teslim süresi: 5-8 iş günü
Ödeme Şartları: T/T, AliPay, PayPal
Tedarik Yeteneği: Günde 1000 adet
Ceket malzemesi: PVC/LSZH/OFNP
Çalışma dalga uzunluğu: 850nm, 1300nm
Optik Kablo: 3.0mm/3.5mm Tek boru mini kablo
Tip: Çok çekirdekli fiber optik yama kablosu
Bağlantı modeli: MPO
